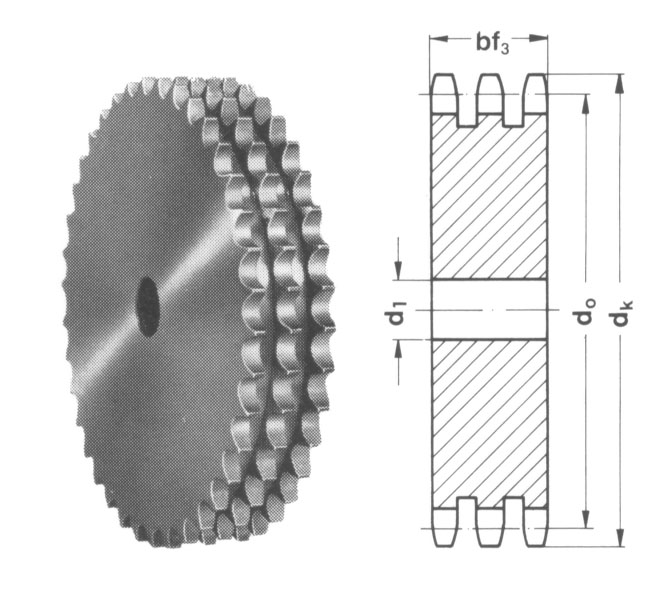

Triplex platewheels 06B-3 DIN 8187

kettenradscheibe dreifach
  • ISO-No.: 06B-3 (3/8“ x 7/32″)
  • pitch: 9,525 mm
  • inner width: 5,72 mm
  • Roller-dia.: 6,35 mm
  • tooth width bf3: 25,6 mm
  • ba 1,0 mm (radius width)
  • rx 10,0 mm (min. tooth radius)



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 24,89 28,0 6 0,04
9 27,85 31,0 8 0,06
10 30,82 34,0 10 0,08
11 33,81 37,0 10 0,09
12 36,80 40,0 10 0,12
13 39,79 43,0 10 0,15
14 42,81 46,0 12 0,18
15 45,81 49,3 12 0,22
16 48,82 52,0 12 0,26
17 51,84 55,0 12 0,30
18 54,85 58,0 12 0,35
19 57,87 61,0 12 0,39
20 60,89 64,0 12 0,44
21 63,91 68,0 14 0,48
22 66,93 71,0 14 0,54
23 69,95 74,0 14 0,59
24 72,97 77,0 14 0,66
25 76,00 80,0 14 0,72
26 79,02 86,0 14 0,79
27 82,05 86,0 14 0,86
28 85,07 89,0 14 0,93
29 88,09 92,0 14 1,01
30 91,12 95,0 14 1,09
31 94,75 98,3 16 1,17
32 97,18 101,0 16 1,26
33 100,20 104,3 16 1,32
34 103,20 107,3 16 1,44
35 106,26 110,0 16 1,53
36 109,29 113,0 16 1,61
37 112,32 116,4 16 1,71
38 115,34 120,0 16 1,81
39 118,30 122,0 16 1,91
40 121,40 125,5 16 2,02
41 124,43 128,5 16 2,13
42 127,46 131,6 16 2,25
43 130,49 134,6 16 2,36
44 133,52 137,6 16 2,49
45 136,54 140,7 16 2,61
46 139,58 143,7 16 2,73
47 142,61 146,7 16 2,86
48 145,64 149,7 16 2,99
49 148,66 152,7 16 3,12
50 151,69 155,7 16 3,27
51 154,72 158,7 20 3,49
52 157,75 161,8 20 3,61
53 160,78 164,8 20 3,70
54 163,82 167,8 20 3,81
55 166,85 170,8 20 3,91
56 169,88 173,8 20 4,01
57 172,91 176,9 20 4,28
58 175,93 179,9 20 4,44
59 178,96 183,0 20 4,61
60 181,99 186,0 20 4,77
62 188,06 192,1 20 5,01
64 194,12 198,2 20 5,46
65 197,15 201,6 20 5,64
66 200,18 204,6 25 5,83
68 206,24 210,7 25 6,20
70 212,30 216,7 25 6,59
72 218,37 222,8 25 6,99
75 227,46 231,9 25 7,60
76 230,49 234,9 25 7,83
78 236,55 241,0 25 8,13
80 242,61 247,1 25 8,71
85 257,77 262,2 25 9,87
90 272,93 277,4 25 11,11
95 288,08 292,5 25 12,42
100 303,25 307,7 25 13,81
110 333,55 338,0 25 17,01
114 345,68 349,5 25 18,06
120 363,86 368,3 25 19,97
125 379,02 383,5 25 21,81
