long-pitch roller chains DIN 8181

long-pitch roller chains DIN 8181

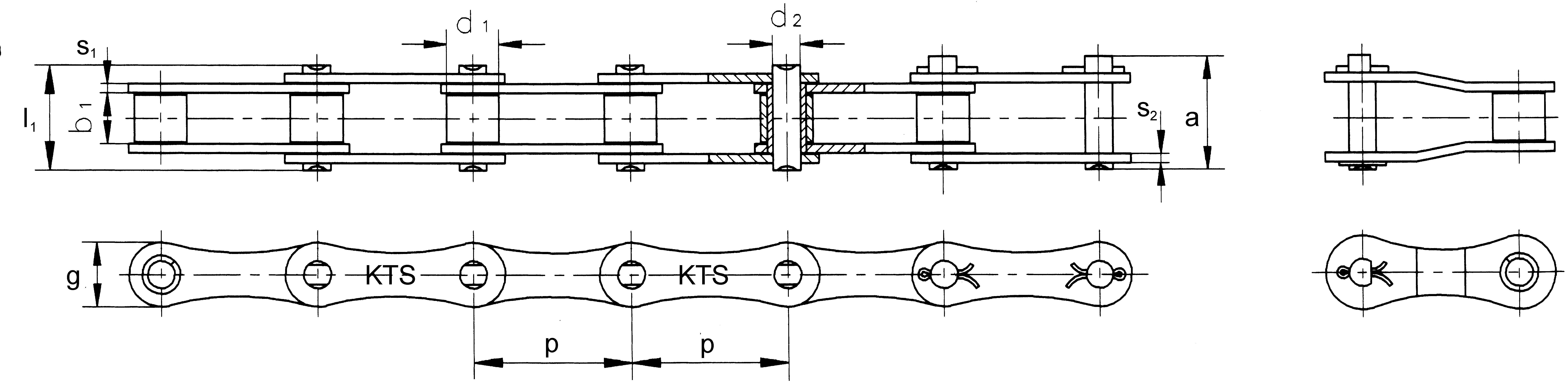

inner width Roller- pin- plate- plate- pin- breaking load breaking load weight
pitch inner link dia. dia. heigth thickness length standard Ø reached
Chain- ANSI p b1 d1 d2 g s1/s2 l1 a FB q
No. Nr. mm mm mm mm mm mm mm mm kN kN kg/m
min. max. max. max. max. max. max. min. approx
K208A 2040 25,400 7,85 7,95 3,96 12,0 1,5 16,6 17,8 14,10 16,70 0,42
K208B 25,400 7,75 8,51 4,45 11,8 1,6 16,7 1,2 18,00 19,40 0,45
K210A 2050 31,750 9,40 10,16 5,08 15,0 2,0 20,7 22,2 22,20 28,10 0,73
K210B 31,750 9,65 10,16 5,08 14,7 1,7 19,5 20,9 22,40 27,50 0,65
K212A 2060 38,100 12,57 11,91 5,94 18,0 2,4 25,9 27,7 31,80 36,80 1,02
K212B 38,100 11,68 12,07 5,72 16,0 1,9 22,5 25,2 29,00 32,20 0,76
K216A 2080 50,800 15,75 15,88 7,92 24,0 3,3 32,7 36,5 56,70 65,70 1,70
K216AH 50,800 15,75 15,88 7,92 24,0 4,0 36,2 39,4 56,70 70,00 2,17
K216B 50,800 17,02 15,88 8,28 21,0 4,15/3,1 36,1 39,1 60,00 72,80 1,75
K220A 2100 63,500 18,90 19,05 9,53 30,0 4,0 40,4 44,7 88,50 102,60 2,55
K220B 63,500 19,56 19,05 10,19 26,4 4,5/3,5 41,3 45,0 95,00 106,70 2,62
K224A 2120 76,200 25,22 22,23 11,10 35,7 4,8 50,3 54,3 127,00 147,30 4,06
K224B 76,200 25,40 25,40 14,63 33,2 6,0/4,8 53,4 57,8 160,00 178,00 4,70
K228B 88,900 30,99 27,94 15,90 36,7 7,5/6,0 65,1 69,5 200,00 222,00 6,23
K232B 101,600 30,99 29,21 17,81 42,0 7,0/6,0 66,0 71,0 250,00 277,50 6,72


(with double pitch) acc. to DIN 8181
