Trapezgewindemutter mit Flansch aus Bronze – TYP FFR



Werkstoff: EN 1982 Cu Sn5 Zn5 Pb5-C – CC491K
Flanschmutter aus Bronze; dank der guten Verschleiss-Eigenschaften besonders geeignet für Dauerbetrieb. Eine gute
Schmierung ist ratsam.

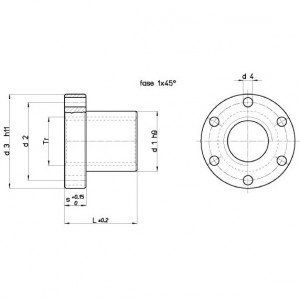

Durchmesser d1 d2 d3 d4 L S Anzahl der Befestigungs- Gewicht At
x Steigung mm mm mm mm mm mm Befestigungs- bohrungen schrauben ca. kg/St. mm²
Tr 10×2 25 34 42 5 25 10 6 M6 0,164 250
Tr 12×3 28 38 48 6 35 12 6 M6 0,276 400
Tr 14×3 28 38 48 6 35 12 6 M6 0,272 460
Tr 16×4 28 38 48 6 35 12 6 M6 0,260 530
Tr 18×4 28 38 48 6 35 12 6 M6 0,247 610
Tr 20×4 32 45 55 7 44 12 6 M6 0,370 870
Tr 22×5 32 45 55 7 44 12 6 M6 0,360 1030
Tr 24×5 32 45 55 7 44 12 6 M6 0,337 1040
Tr 26×5 38 50 62 7 46 14 6 M6 0,516 1280
Tr 28×5 38 50 62 7 46 14 6 M6 0,472 1200
Tr 30×6 38 50 62 7 46 14 6 M6 0,472 1370
Tr 32×6 45 58 70 7 54 16 6 M6 0,779 1710
Tr 36×6 45 58 70 7 54 16 6 M6 0,694 1950
Tr 40×7 63 78 95 9 66 16 6 M6 1,788 2650
Tr 44×7 63 78 95 9 66 16 6 M6 1,657 2940
Tr 50×8 72 90 110 11 75 18 6 M6 2,500 4540
Tr 60×9 88 110 130 13 90 20 6 M6 4,260 5490
Tr 70×10 95 120 140 13 105 22 6 M6 5,303 7500
