ISO-Nr.: 06B-1 (3/8“ x 7/32“)
pitch: 9,525 mm
inner width: 5,72 mm
roller-dia.: 6,35 mm
tooth width: 5,3 mm
ba 1 mm (radius width)
rx 10 mm (min. tooth radius)

No. of teeth	pitch circle	tip circle	hub-dia.	total length	for
z	d	do	ND	L	bush
17	51,83	55,3	45	22	1008
18	54,85	58,3	45	22	1008
19	57,87	61,3	45	22	1008
20	60,89	64,3	46	22	1008
21	63,91	68,0	46	22	1008
22	66,93	71,0	50	22	1108
23	59,95	73,5	63	25	1210
24	72,97	77,0	63	25	1210
25	76,02	80,0	63	25	1210
26	79,02	83,0	63	25	1210
27	82,02	86,0	63	25	1210
28	85,07	89,0	63	25	1210
30	91,12	94,7	63	25	1210
38	115,35	119,5	70	25	1210
Material: cast iron (GG-22)
45	136,55	140,7	70	25	1210
57	172,91	176,9	70	25	1210
76	230,49	234,9	70	25	1210
95	288,08	292,5	80	25	1210
114	345,68	349,5	80	38	1215

The suitable Taper-bushes you will find here.

ISO-No.: 06B-3 (3/8“ x 7/32″)
pitch: 9,525 mm
inner width: 5,72 mm
Roller-dia.: 6,35 mm
tooth width bf3: 25,6 mm
ba 1,0 mm (radius width)
rx 10,0 mm (min. tooth radius)

No. of teeth	pitch circle	tip circle	pilot bore	weight
	Ø	Ø	Ø	approx
	d₀	d_k	d1	kg

8	24,89	28,0	6	0,04
9	27,85	31,0	8	0,06

10	30,82	34,0	10	0,08
11	33,81	37,0	10	0,09
12	36,80	40,0	10	0,12
13	39,79	43,0	10	0,15
14	42,81	46,0	12	0,18

15	45,81	49,3	12	0,22
16	48,82	52,0	12	0,26
17	51,84	55,0	12	0,30
18	54,85	58,0	12	0,35
19	57,87	61,0	12	0,39

20	60,89	64,0	12	0,44
21	63,91	68,0	14	0,48
22	66,93	71,0	14	0,54
23	69,95	74,0	14	0,59
24	72,97	77,0	14	0,66

25	76,00	80,0	14	0,72
26	79,02	86,0	14	0,79
27	82,05	86,0	14	0,86
28	85,07	89,0	14	0,93
29	88,09	92,0	14	1,01

30	91,12	95,0	14	1,09
31	94,75	98,3	16	1,17
32	97,18	101,0	16	1,26
33	100,20	104,3	16	1,32
34	103,20	107,3	16	1,44

35	106,26	110,0	16	1,53
36	109,29	113,0	16	1,61
37	112,32	116,4	16	1,71
38	115,34	120,0	16	1,81
39	118,30	122,0	16	1,91

40	121,40	125,5	16	2,02
41	124,43	128,5	16	2,13
42	127,46	131,6	16	2,25
43	130,49	134,6	16	2,36
44	133,52	137,6	16	2,49
45	136,54	140,7	16	2,61
46	139,58	143,7	16	2,73
47	142,61	146,7	16	2,86
48	145,64	149,7	16	2,99
49	148,66	152,7	16	3,12

50	151,69	155,7	16	3,27
51	154,72	158,7	20	3,49
52	157,75	161,8	20	3,61
53	160,78	164,8	20	3,70
54	163,82	167,8	20	3,81

55	166,85	170,8	20	3,91
56	169,88	173,8	20	4,01
57	172,91	176,9	20	4,28
58	175,93	179,9	20	4,44
59	178,96	183,0	20	4,61

60	181,99	186,0	20	4,77
62	188,06	192,1	20	5,01
64	194,12	198,2	20	5,46
65	197,15	201,6	20	5,64
66	200,18	204,6	25	5,83

68	206,24	210,7	25	6,20
70	212,30	216,7	25	6,59
72	218,37	222,8	25	6,99
75	227,46	231,9	25	7,60
76	230,49	234,9	25	7,83

78	236,55	241,0	25	8,13
80	242,61	247,1	25	8,71
85	257,77	262,2	25	9,87
90	272,93	277,4	25	11,11
95	288,08	292,5	25	12,42

100	303,25	307,7	25	13,81
110	333,55	338,0	25	17,01
114	345,68	349,5	25	18,06
120	363,86	368,3	25	19,97
125	379,02	383,5	25	21,81

Kettenkupplungen

	Dreh-	Schwung-			Vorbohrung	Naben-	Gesamtbreite	Maß über	Raumbedarf	max.	Gewicht
	moment	moment		n	d	durchm.	Kettenrad	die Zähne			ca.
Kettenkupplungen	Md	m D²	P / n	max.	min.	D	l	B	G	L
Nr.	Nm	kgm²	KW/min -1	min -1	mm	mm	mm	mm	mm	mm	kg
KK 06B-2-18/18	95	0,00117	0,0097	6000	12	45	25	15,2	63,9	55,0	0,78
KK 08B-2-18/18	240	0,00474	0,0246	5500	15	60	32	20,7	86,0	71,0	1,83
KK 10B-2-18/18	380	0,01300	0,0390	4500	15	75	35	25,0	107,0	78,0	3,21
KK 12B-2-18/18	600	0,03010	0,0616	3000	25	90	40	29,5	126,5	89,5	4,97
KK 16B-2-18/18	1480	0,15800	0,1519	2500	30	120	60	46,7	170,0	137,0	12,30

Die Kettenkupplungen werden in unmontiertem Zustand geliefert. Die Ketten sind lose beigefügt.

Vorteile der Kettenkupplungen:

– elastische Übertragung des Drehmomentes
– schnelles Entkuppeln durch einfaches Lösen der Kette
– die Wellen brauchen nicht exakt zu fluchten
– kleines axiales Wellenspiel ist zulässig
– die Zähne der Kettenräder sind gehärtet

	Dreh-	Schwung-			Vorbohrung	Naben-	Gesamtbreite	Maß über	Raumbedarf	max.	Gewicht
	moment	moment		n	d	durchm.	Kettenrad	die Zähne			ca.
Artikel-	Md	m D²	P / n	max.	min.	D	l	B	G	L
Nr.	Nm	kgm²	KW/min -1	min -1	mm	mm	mm	mm	mm	mm	kg
KK 06B-2-18/18	95	0,00117	0,0097	6000	12	45	25	15,2	63,9	55,0	0,78
KK 08B-2-18/18	240	0,00474	0,0246	5500	15	60	32	20,7	86,0	71,0	1,83
KK 10B-2-18/18	380	0,01300	0,0390	4500	15	75	35	25,0	107,0	78,0	3,21
KK 12B-2-18/18	600	0,03010	0,0616	3000	25	90	40	29,5	126,5	89,5	4,97
KK 16B-2-18/18	1480	0,15800	0,1519	2500	30	120	60	46,7	170,0	137,0	12,30

Die Kupplungen werden in unmontiertem Zustand geliefert. Die Ketten sind lose beigefügt.

Vorteile der Kettenkupplungen:

	Dreh-	Schwung-			Vorbohrung	Naben-	Gesamtbreite	Maß über	Raumbedarf	max.	Gewicht
	moment	moment		n	d	durchm.	Kettenrad	die Zähne			ca.
Artikel-	Md	m D²	P / n	max.	min.	D	l	B	G	L
Nr.	Nm	kgm²	KW/min -1	min -1	mm	mm	mm	mm	mm	mm	kg
KK 06B-2-18/18	95	0,00117	0,0097	6000	12	45	25	15,2	63,9	55,0	0,78
KK 08B-2-18/18	240	0,00474	0,0246	5500	15	60	32	20,7	86,0	71,0	1,83
KK 10B-2-18/18	380	0,01300	0,0390	4500	15	75	35	25,0	107,0	78,0	3,21
KK 12B-2-18/18	600	0,03010	0,0616	3000	25	90	40	29,5	126,5	89,5	4,97
KK 16B-2-18/18	1480	0,15800	0,1519	2500	30	120	60	46,7	170,0	137,0	12,30

Die Kupplungen werden in unmontiertem Zustand geliefert. Die Ketten sind lose beigefügt.

Vorteile der Kettenkupplungen:

Simplex roller chains acc. to DIN 8187

		inner width	roller-	pin-	plate-	plate-	pin-	total	breaking-	weight
	pitch	inner link	dia.	dia.	height	thickness	length	length	load	of
						inner/outer				roller chains
roller chain	p	b1	d1	d2	g	s1/s2	l 1	a	FB	q
No.		mm	mm	mm	mm	mm	mm	mm	kN	kg/m
	mm	min.	max.	max.	max.	max.	max.	max.	min.	ca.
03	5,000	2,50	3,20	1,49	4,1	0,6	7,4	9,9	2,20	0,08
04B-1	6,000	2,80	4,00	1,85	5,0	0,6	7,4	10,3	3,00	0,11
05B-1	8,000	3,00	5,00	2,31	7,1	0,8	8,6	11,7	5,00	0,20
*06B-1	9,525	5,72	6,35	3,28	8,2	1,3/1,0	13,5	16,8	9,00	0,41
081	12,700	3,30	7,75	3,66	9,9	1,2/1,0	10,2	11,7	8,20	0,28
082	12,700	2,38	7,75	3,66	9,9	1,1	8,2	–	10,00	0,26
083	12,700	4,88	7,75	4,09	10,3	1,5	12,9	14,4	12,00	0,42
084	12,700	4,88	7,75	4,09	11,1	1,9/1,6	14,8	16,3	16,00	0,59
085	12,700	6,38	7,77	3,58	9,9	1,3	14,0	16,0	6,80	0,38
08B-1	12,700	7,75	8,51	4,45	11,8	1,6	17,0	20,9	18,00	0,70
10B-1	15,875	9,65	10,16	5,08	14,7	1,7	19,6	23,7	22,40	0,93
12B-1	19,050	11,68	12,07	5,72	16,1	1,8	22,7	27,3	29,00	1,15
16B-1	25,400	17,02	15,88	8,28	21,0	4,1/3,1	36,1	41,5	60,00	2,71
20B-1	31,750	19,56	19,05	10,19	26,4	4,5/3,5	43,2	49,3	95,00	3,70
24B-1	38,100	25,40	25,40	14,63	33,2	6,0/4,8	53,4	60,0	160,00	7,10
28B-1	44,450	30,99	27,94	15,90	36,7	7,5/6,0	65,1	72,5	200,00	8,50
32B-1	50,800	30,99	29,21	17,81	42,0	7,0/6,0	67,4	75,3	250,00	10,25
40B-1	63,500	38,10	39,37	22,89	52,9	8,5/8,0	82,6	92,6	355,00	16,35
48B-1	76,200	45,72	48,26	29,24	63,8	12/10	99,1	109,1	560,00	25,00
56B-1	88,900	53,34	53,98	34,32	77,8	13/12	114,0	125,0	850,00	35,00
64B-1	101,600	60,96	63,50	39,40	90,1	14/13	130,0	143,0	1.120,00	60,00
72B-1	114,300	68,58	72,39	44,50	103,6	17/15	147,0	161,0	1.400,00	80,00

total length a = max. pin length connecting lin

* roller chains with straight plates

ISO-No.: 08 B-1 (1/2“ x 5/16“)
pitch: 12,7 mm
inner width: 7,75 mm
roller-dia.: 8,51 mm
tooth width: 7,2 mm
ba 1,3 mm (radius width)
rx 13 mm (min. tooth radius)

hardened teeth (45-55HRC)

No. of teeth	pitch circle	tip circle	hub-dia.	total length	for
z	d	do	ND	L	bush
15	61,90	65,5	45	22	1008
17	69,11	73,6	60	25	1210
19	77,16	81,7	63	25	1210
21	85,22	89,7	71	25	1610
23	93,27	98,2	76	25	1610
25	101,33	105,8	76	25	1610
27	109,40	114,4	76	25	1610
30	121,50	126,1	90	32	2012

The suitable Taper-bushes you will find here.

ISO-No.: 06B-2 (3/8“ x 7/32“)
pitch: 9,525 mm
inner width: 5,72 mm
Roller-dia.: 6,35 mm
tooth width bf2: 15,4 mm
ba 1,0 mm (radius width)
rx 10,0 mm (min. tooth radius)

No. of teeth	pitch circle	tip circle	pilot bore	weight
	Ø	Ø	Ø	approx
	d₀	d_k	d1	kg

8	24,89	28,0	6	0,03
9	27,85	31,0	8	0,04

10	30,82	34,0	8	0,05
11	33,81	37,0	10	0,06
12	36,80	40,0	10	0,08
13	39,79	43,0	10	0,10
14	42,81	46,0	10	0,12

15	45,81	49,3	10	0,14
16	48,82	52,0	12	0,16
17	51,84	55,0	12	0,19
18	54,85	58,0	12	0,21
19	57,87	61,0	12	0,24

20	60,89	64,0	12	0,27
21	63,91	68,0	12	0,30
22	66,93	71,0	12	0,34
23	69,95	74,0	12	0,37
24	72,97	77,0	12	0,41

25	76,00	80,0	12	0,45
26	79,02	86,0	12	0,48
27	82,05	86,0	12	0,53
28	85,07	89,0	12	0,57
29	88,09	92,0	12	0,62

30	91,12	95,0	12	0,66
31	94,75	98,3	14	0,71
32	97,18	101,0	14	0,77
33	100,20	104,3	14	0,82
34	103,20	107,3	14	0,87

35	106,26	110,0	14	0,93
36	109,29	113,0	14	0,99
37	112,32	116,4	14	1,05
38	115,34	120,0	14	1,11
39	118,30	122,0	14	1,18

40	121,40	125,5	14	1,24
41	124,43	128,5	16	1,30
42	127,46	131,6	16	1,36
43	130,49	134,6	16	1,44
44	133,52	137,6	16	1,51
45	136,54	140,7	16	1,58
46	139,58	143,7	16	1,66
47	142,61	146,7	16	1,71
48	145,64	149,7	16	1,82
49	148,66	152,7	16	1,90

50	151,69	155,7	16	1,98
51	154,72	158,7	16	2,06
52	157,75	161,8	16	2,15
53	160,78	164,8	16	2,22
54	163,82	167,8	16	2,33

55	166,85	170,8	16	2,42
56	169,88	173,8	16	2,51
57	172,91	176,9	16	2,61
58	175,93	179,9	16	2,71
59	178,96	183,0	16	2,81

60	181,99	186,0	16	2,91
62	188,06	192,1	20	3,00
64	194,12	198,2	20	3,09
65	197,15	201,6	20	3,41
66	200,18	204,6	20	3,59

68	206,24	210,7	20	3,75
70	212,30	216,7	20	3,99
72	218,37	222,8	20	4,23
75	227,46	231,9	20	4,50
76	230,49	234,9	20	4,60

78	236,55	241,0	20	4,99
80	242,61	247,1	20	5,26
85	257,77	262,2	20	5,96
90	272,93	277,4	20	6,71
95	288,08	292,5	20	7,50

100	303,25	307,7	20	8,34
110	333,55	338,0	20	10,14
114	345,68	349,5	20	10,90
120	363,86	368,3	20	12,11
125	379,02	383,5	20	13,16

ISO-No.: platewheel 05B-1 (8 x 3mm)
pitch: 8,0 mm
inner width: 3,0 mm
Roller-dia. : 5,0 mm
tooth width bf1: 2,8 mm
ba 1,0 mm (radius width)
rx 8,0 mm (min. tooth radius)

No. of teeth	pitch circle	tip circle	pilot bore	weight
	Ø	Ø	Ø	approx
	d₀	d_k	d1	kg

8	20,90	24,0	6	0,01
9	23,39	26,6	6	0,01

10	25,89	29,2	8	0,01
11	28,39	31,7	8	0,01
12	30,91	34,2	8	0,01
13	33,42	36,7	8	0,01
14	35,95	39,2	8	0,02

15	38,48	41,7	8	0,02
16	41,01	44,3	8	0,02
17	43,53	46,8	8	0,03
18	46,07	49,3	8	0,03
19	48,61	51,9	8	0,03

20	51,14	54,4	8	0,04
21	53,67	57,0	8	0,04
22	56,21	59,5	8	0,05
23	58,75	62,0	8	0,05
24	61,29	64,6	8	0,06

25	63,83	67,5	8	0,06
26	66,37	69,5	10	0,07
27	68,91	72,2	10	0,07
28	71,45	74,8	10	0,08
29	73,99	77,3	10	0,09

30	76,53	79,8	10	0,09
31	79,08	82,4	10	0,10
32	81,61	84,9	10	0,11
33	84,16	87,5	10	0,11
34	86,70	90,0	10	0,12

35	89,24	92,5	10	0,13
36	97,79	95,0	10	0,13
37	94,33	97,6	10	0,14
38	96,88	100,2	10	0,15
39	99,42	102,7	10	0,16

40	101,97	105,2	10	0,17
41	104,51	107,8	12	0,21
42	107,05	110,4	12	0,28
43	109,60	112,9	12	0,29
44	112,14	115,5	12	0,31

45	114,69	118,0	12	0,34
46	117,23	120,6	12	0,35
47	119,77	123,1	12	0,37
48	122,32	125,6	12	0,38
49	124,86	128,2	12	0,40

50	127,41	130,7	12	0,41
51	129,95	133,3	14	0,43
52	132,49	135,8	14	0,45
53	135,04	138,4	14	0,47
54	137,59	140,9	14	0,48

55	140,13	143,5	14	0,49
56	142,68	146,0	14	0,51
57	145,22	148,6	14	0,53
58	147,77	151,0	14	0,55
59	150,31	153,6	14	0,57

60	152,85	156,2	14	0,59
62	157,95	162,0	16	0,63
64	163,04	167,1	16	0,67
65	165,58	169,2	16	0,69
66	168,13	172,2	16	0,72

68	173,22	177,3	16	0,77
70	178,31	182,4	16	0,81
72	183,41	187,5	20	0,88
75	191,04	195,1	20	0,93
76	193,59	197,7	20	0,94

78	198,68	202,8	20	0,98
80	203,77	207,9	20	1,01
85	216,50	220,6	20	1,20
90	229,23	233,4	20	1,35
95	241,96	246,1	20	1,51

100	254,68	258,9	20	1,68
110	280,15	284,3	20	2,01
114	290,33	294,5	20	2,20
120	305,61	310,0	20	2,44
125	318,34	322,5	20	2,65

ISO-No.: ASA50-3 = 10A-3 (5/8“ x 3/8“)
pitch: 15,875 mm
inner width: 9,52 mm
Roller-dia.: 10,16 mm
tooth width bf3: 45 mm
ba 2,0 mm (radius width)
rx 17,0 mm (min. tooth radius)

No. of teeth	pitch circle	tip circle	hub	pilot bore	bore	total	weight
	Ø	Ø	Ø	Ø	max.	length	approx
Material steel/C45	d₀	d_k	d_n	d₁	d₂	L	kg

12	61,30	68	44	16	27	55	0,78
13	66,30	73	49	16	31	55	0,96
14	71,30	78	54	16	34	55	1,15

15	76,40	83	59	16	37	55	1,37
16	81,40	88	64	16	41	60	1,72
17	86,40	93	69	16	43	60	1,99
18	91,40	98	74	16	45	60	2,27
19	96,50	103	79	16	49	60	2,58

20	101,50	108	84	16	52	60	2,91
21	106,50	113	85	16	53	60	3,12
22	111,60	118	90	20	56	60	3,48
23	116,60	123	95	20	58	60	3,86
24	121,60	128	100	20	64	60	4,25

25	126,70	134	105	20	65	60	4,67
26	131,70	139	110	20	66	60	5,10
27	136,70	144	110	20	66	60	5,43
28	141,80	148	115	20	69	60	5,90

ISO-No.: ASA40-2 = 08A-2 (1/2“ x 5/16“)
pitch: 12,7 mm
inner width: 7,94 mm
Roller-dia: 7,94 mm
tooth width bf2: 21,6 mm
ba 1,6 mm (radius width)
rx 13,5 mm (min. tooth radius)

No. of teeth	pitch circle	tip circle	hub	pilot bore	bore	total	weight
	Ø	Ø	Ø	Ø	max.	length	approx
z	do	dk	dn	d1	d2	L	kg

13	53,10	57,0	38	12	23	35	0,36
14	57,10	62,0	42	12	26	35	0,44

15	61,10	66,0	46	12	28	35	0,52
16	65,10	70,0	50	14	30	35	0,63
17	69,10	74,0	54	14	33	35	0,73
18	73,10	78,0	58	14	36	35	0,85
19	77,20	82,0	62	14	39	35	0,97

20	81,20	86,0	66	14	42	35	1,10
21	85,20	90,0	70	16	44	40	1,29
22	89,20	94,0	70	16	44	40	1,37
23	93,30	99,0	70	16	44	40	1,64
24	97,30	102,0	75	16	46	40	1,82

25	101,30	106,0	80	16	48	40	2,02
26	105,40	110,0	85	20	52	40	2,12
27	109,40	114,0	85	20	52	40	2,34
28	113,40	118,0	90	20	50	40	2,56
30	121,50	128,0	100	20	53	40	2,79

ISO-no.: sprockets ASA35-1 (3/8″ x 3/16″)
pitch: 9,52 mm
inner width: 4,77 mm
roller-dia.: 5,08 mm
tooth width: bf1 4,3 mm
ba 1,2 mm (radius width)
rx 10 mm (min. tooth radius)

No. of teeth	pitch circle	tip circle	hub	pilot bore	total	weight
	Ø	Ø	Ø	Ø	length	approx
z	d₀	d_k	d_n	d₁	L	kg

10	30,82	35,70	20	8	22	0,05
11	33,80	38,69	22	8	25	0,07
12	36,80	41,68	25	8	25	0,10
13	39,80	44,68	28	10	25	0,13
14	42,80	47,68	31	10	25	0,15

15	45,81	50,69	34	10	25	0,18
16	48,82	5,70	38	10	28	0,24
17	51,83	56,72	38	10	28	0,28
18	54,85	59,73	38	10	28	0,30
19	57,87	62,75	46	10	28	0,35

20	60,89	65,77	46	10	28	0,40
21	63,91	68,79	46	10	28	0,44
22	66,93	71,81	52	12	28	0,47
23	69,95	74,83	52	12	28	0,50
24	72,97	77,85	52	12	28	0,60

25	76,00	80,88	58	12	28	0,62
26	79,02	83,90	58	12	28	0,65
27	82,04	86,93	58	12	28	0,69
28	85,07	89,95	60	12	28	0,70
30	91,12	96,00	60	12	28	0,90

The suitable chain for these sprockets you will find here.

technical details for pre-finished sprockets 08B-1:

ISO-No: 08B-1 (1/2“ x 5/16“)
pitch: 12,7 mm
inner width: 7,75 mm
roller-dia.: 8,51 mm
tooth width bf1: 7,2 mm
ba 1,3 mm (radius width)
rx 13 mm (min. tooth radius)

hardened teeth (45-55 HRC)
keyway acc. to DIN 6885/1
1 x screwbore on keyway + 1 x screw bore 90°

sprockets 08B-1	pitch circle	tip circle	hub	bore	width of keyway acc. to DIN6885/1	total	screw-type
No. of teeth	Ø	Ø	Ø	Ø		length
z	d₀	d_k	d	D	b	H

Material Stahl/C45
10	41,10	45,00	26	12	4	25	M3
			29*	14	5	25	M4
			30*	15	5	25	M4
			31*	16	5	25	M4

11	45,10	49,00	29	12	4	25	M3
			29	14	5	25	M4
			30	15	5	25	M4
			31	16	5	25	M4
			34*	18	6	25	M5
			35*	19	6	25	M5

12	49,10	53,00	33	12	4	28	M3
			33	14	5	28	M4
			33	15	5	28	M4
			33	16	5	28	M4
			33	18	6	28	M5
			35	19	6	28	M5
			36	20	6	28	M5
			38*	22	6	28	M5
			41*	24	8	28	M6
			42*	25	8	28	M6

13	53,10	57,00	37	12	4	28	M3
			37	14	5	28	M4
			37	15	5	28	M4
			37	16	5	28	M4
			37	18	6	28	M5
			37	19	6	28	M5
			37	20	6	28	M5
			37	22	6	28	M5
			42*	24	8	28	M6
			42*	25	8	28	M6
			45*	28	8	28	M6

14	57,10	62,00	41	12	4	28	M3
			41	14	5	28	M4
			41	15	5	28	M4
			41	16	5	28	M4
			41	18	6	28	M5
			41	19	6	28	M5
			41	20	6	28	M5
			41	22	6	28	M5
			41	24	8	28	M6
			41	25	8	28	M6
			45*	28	8	28	M6

15	61,10	66,00	45	12	4	28	M3
			45	14	5	28	M4
			45	15	5	28	M4
			45	16	5	28	M4
			45	18	6	28	M5
			45	19	6	28	M5
			45	20	6	28	M5
			45	22	6	28	M5
			45	24	8	28	M6
			45	25	8	28	M6
			45	28	8	28	M6
			47	30	8	28	M6
			49*	32	10	28	M8

16	65,10	70,00	50	15	5	28	M4
			50	16	5	28	M4
			50	18	6	28	M5
			50	19	6	28	M5
			50	20	6	28	M5
			50	22	6	28	M5
			50	24	8	28	M6
			50	25	8	28	M6
			50	28	8	28	M6
			50	30	8	28	M6
			53*	32	10	28	M8

17	69,10	74,00	52	15	5	28	M4
			52	16	5	28	M4
			52	18	6	28	M5
			52	19	6	28	M5
			52	20	6	28	M5
			52	22	6	28	M5
			52	24	8	28	M6
			52	25	8	28	M6
			52	28	8	28	M6
			52	30	8	28	M6
			52	32	10	28	M8

18	73,10	78,00	56	16	5	28	M4
			56	18	6	28	M5
			56	19	6	28	M5
			56	20	6	28	M5
			56	22	6	28	M5
			56	24	8	28	M6
			56	25	8	28	M6
			56	28	8	28	M6
			56	30	8	28	M6
			56	32	10	28	M8
			56	35	10	28	M8
			56	38	10	28	M8

19	77,20	82,00	60	16	5	28	M4
			60	18	6	28	M5
			60	19	6	28	M5
			60	20	6	28	M5
			60	22	6	28	M5
			60	24	8	28	M6
			60	25	8	28	M6
			60	28	8	28	M6
			60	30	8	28	M6
			60	32	10	28	M8
			60	35	10	28	M8
			60	38	10	28	M8

20	81,20	86,00	64	16	5	28	M4
			64	18	6	28	M5
			64	19	6	28	M5
			64	20	6	28	M5
			64	22	6	28	M5
			64	24	8	28	M6
			64	25	8	28	M6
			64	28	8	28	M6
			64	30	8	28	M6
			64	32	10	28	M8
			64	35	10	28	M8
			64	38	10	28	M8

21	85,20	90,00	68	16	5	28	M4
			68	18	6	28	M5
			68	19	6	28	M5
			68	20	6	28	M5
			68	22	6	28	M5
			68	24	8	28	M6
			68	25	8	28	M6
			68	28	8	28	M6
			68	30	8	28	M6
			68	32	10	28	M8
			68	35	10	28	M8
			68	38	10	28	M8

22	89,20	94,00	70	16	5	28	M4
			70	18	6	28	M5
			70	19	6	28	M5
			70	20	6	28	M5
			70	22	6	28	M5
			70	24	8	28	M6
			70	25	8	28	M6
			70	28	8	28	M6
			70	30	8	28	M6
			70	32	10	28	M8
			70	35	10	28	M8
			70	38	10	28	M8

23	93,30	98,00	70	19	6	28	M5
			70	20	6	28	M5
			70	22	6	28	M5
			70	24	8	28	M6
			70	25	8	28	M6
			70	28	8	28	M6
			70	30	8	28	M6
			70	32	10	28	M8
			70	35	10	28	M8
			70	38	10	28	M8

24	98,30	102,00	70	19	6	28	M5
			70	20	6	28	M5
			70	22	6	28	M5
			70	24	8	28	M6
			70	25	8	28	M6
			70	28	8	28	M6
			70	30	8	28	M6
			70	32	10	28	M8
			70	35	10	28	M8
			70	38	10	28	M8

25	101,30	106,00	70	19	6	28	M5
			70	20	6	28	M5
			70	22	6	28	M5
			70	24	8	28	M6
			70	25	8	28	M6
			70	28	8	28	M6
			70	30	8	28	M6
			70	32	10	28	M8
			70	35	10	28	M8
			70	38	10	28	M8

30	121,50	126,00	80	25	8	30	M6
			80	28	8	30	M6
			80	30	8	30	M6
			80	32	10	30	M8
			80	35	10	30	M8
			80	38	10	30	M8

* type

The suitable chain for these sprockets you will find here.

ISO-Nr.: 08 B-2 (1/2“ x 5/16“)
pitch: 12,7 mm
inner width: 7,75 mm
Roller-diameter: 8,51 mm
Tooth width bf2: 21 mm
ba 1,3 mm (radius width)
rx 13 mm (min. tooth radius)
hardened teeth (45-55HRC)

No. of tooth	pitch circle	tip circle	hub	pilot bore	bore	total	weight
	Ø	Ø	Ø	Ø	max.	length	approx
z	do	dk	dn	d1	d2	L	kg

8	33,18	37,2	20	10	12	32	0,09
9	37,13	41,0	24	10	14	32	0,13
10	41,10	45,0	28	10	16	32	0,15
11	45,10	49,0	32	12	18	35	0,20
12	49,10	53,0	35	12	20	35	0,28
13	53,10	57,0	38	12	23	35	0,35
14	57,10	62,0	42	12	26	35	0,42

15	61,10	66,0	46	12	28	35	0,50
16	65,10	70,0	50	14	31	35	0,58
17	69,10	74,0	54	14	34	35	0,64
18	73,10	78,0	58	14	36	35	0,70
19	77,20	82,0	62	14	39	35	0,77

20	81,20	86,0	66	14	41	35	0,85
21	85,20	90,0	70	16	44	40	1,12
22	89,20	94,0	70	16	44	40	1,20
23	93,30	99,0	70	16	44	40	1,29
24	97,30	102,0	75	16	47	40	1,41

25	101,30	106,0	80	16	50	40	1,48
26	105,40	110,0	85	20	52	40	2,02
27	109,40	114,0	85	20	52	40	2,12
28	113,40	118,0	90	20	50	40	2,34
29	117,50	122,0	95	20	53	40	2,56

30	121,50	126,0	100	20	60	40	2,79
32	129,60	134,0	100	20	60	40	3,00
34	137,60	143,0	100	20	60	40	3,26
35	141,70	147,0	100	20	60	40	3,40
36	145,70	151,0	110	20	65	40	3,54

38	153,80	159,0	110	20	65	40	3,84
40	161,90	167,0	110	20	65	40	4,15

technical details Simplex-Sprockets 08B-1 DIN 8187 with hardened teeth:

ISO-No: 08B-1 (1/2“ x 5/16“)
pitch: 12,7 mm
inner width: 7,75 mm
roller-dia.: 8,51 mm
tooth width bf1: 7,2 mm
ba 1,3 mm (radius width)
rx 13 mm (min. tooth radius)

hardened teeth (45-55 HRC)

No. of teeth	pitch circle	tip circle	hub	pilot bore	bore	total	weight
	Ø	Ø	Ø	Ø	max.	length	approx
z	d₀	d_k	d_n	d₁	d₂	L	kg
Material Stahl/C45
12	49,10	53,0	33	10	21	28	0,16
13	53,10	57,0	37	10	23	28	0,20
14	57,10	62,0	41	10	26	28	0,24
15	61,10	66,0	45	10	28	28	0,29
16	65,10	70,0	50	12	31	28	0,41
17	69,10	74,0	52	12	31	28	0,44
18	73,10	78,0	56	12	35	28	0,46
19	77,20	82,0	60	12	38	28	0,49
20	81,20	86,0	64	12	40	28	0,52
21	85,20	90,0	68	14	42	28	0,64
22	89,20	94,0	70	14	44	28	0,67
23	93,30	98,0	70	14	44	28	0,70
24	98,30	102,0	70	14	44	28	0,73
25	101,30	106,0	70	14	44	28	0,77
30	121,50	126,0	80	16	50	30	1,25

Simplex-Sprockets 08B-1 DIN 8187 with hardened teeth

barrier chains

execution: steel zinc plated and red/white painted or plastic

			weight approx
w	p	H	kg/m
mm	mm	mm
5	35	20	0,450
6	42	24	0,650

other sizes available

sprockets 08B-1 DIN 8187 stainless steel

ISO-No.: 08B-1 (1/2“ x 5/16“)
pitch: 12,7 mm
inner width: 7,75 mm
Roller-dia : 8,51 mm
Tooth width bf1 7,2 mm
ba 1,3 mm (radius width)
rx 13 mm (min. tooth radius)

No. of teeth	pitch circle	tip circle	hub	pilot bore	bore	total	weight
	Ø	Ø	Ø	Ø	max.	length	approx
z	d₀	d_k	d_n	d₁	d₂	L	kg

Material 1.4301 (AISI 304)
12	49,10	53,0	33	10	21	28	0,16
13	53,10	57,0	37	10	23	28	0,20
14	57,10	62,0	41	10	26	28	0,24

15	61,10	66,0	45	10	28	28	0,29
16	65,10	70,0	50	12	31	28	0,41
17	69,10	74,0	52	12	31	28	0,44
18	73,10	78,0	56	12	35	28	0,46
19	77,20	82,0	60	12	38	28	0,49

20	81,20	86,0	64	12	40	28	0,52
21	85,20	90,0	68	14	42	28	0,64
22	89,20	94,0	70	14	44	28	0,67
23	93,30	98,0	70	14	44	28	0,70
24	98,30	102,0	70	14	44	28	0,73

25	101,30	106,0	70	14	44	28	0,77
26	105,4	110,0	70	16	44	30	1,08
30	121,50	126,0	80	16	50	30	1,25

Kettenräder 08B-1 rostfrei mit Verzahnung nach DIN 8196

Chain- no.	p mm	G mm	F mm	W mm	h4 mm	d4 mm	K mm
S42K1	34,930	17,5	54,0	74,9	14,0	8,3	11,5
S52K1	38,100	19,0	58,8	78,0	11,4	8,3	9,9
S62K1	41,910	22,0	66,8	95,4	11,4	6,5	13,0
S62F2	41,910	22,0	66,8	95,4	11,4	8,3	14,7

Chain- no.	p mm	G mm	F mm	W mm	h4 mm	d4 mm	K mm
S32K1	29,210	15,0	42,9	61,0	8,6	5,3	6,9
S55K1	41,400	22,0	54,0	75,0	11,4	8,5	11,7

Chain-

no.

S32K1

29,210

15,0

42,9

61,0

8,6

5,3

6,9

S55K1

41,400

22,0

54,0

75,0

11,4

8,5

11,7

Chain- no.	p mm	G mm	F mm	W mm	h4 mm	d4 mm
S52F5	38,100	19,0	51,2	71,7	16,5	8,3

Chain-

no.

S52F5

38,100

19,0

51,2

71,7

16,5

8,3

Mega chain- No.	pitch x inner width inch	pitch x inner width mm	Roller- Ø mm	plate heightH	plate thickness T1	plate thickness T2	pin- Ø D	pin-lenght F	pin-lenght G	C	breaking load Ø kN	max. allowed load kN
K40SS-1	1/2″x5/16″	12,700×7,95	7,92	12,0	1,50	1,50	3,96	9,85	11,55	–	18	0,70
K40SS-2	1/2″x5/16″	12,700×7,95	7,92	12,0	1,50	1,50	3,96	9,85	18,75	14,4	30	1,10
K50SS-1	5/8″x3/8″	15,875×9,53	10,16	15,0	2,00	2,00	5,06	12,15	14,25	–	32	1,20
K50SS-2	5/8″x3/8″	15,875×9,53	10,16	15,0	2,00	2,00	5,06	21,20	23,30	18,1	48	1,90
K60SS-1	3/4″x1/2″	19,050×12,70	11,91	18,1	2,35	2,35	5,94	15,15	17,45	–	44	1,65
K60SS-2	3/4″x1/2″	19,050×12,70	11,91	18,1	2,35	2,35	5,94	26,55	28,85	22,8	68	2,80
K80SS-1	1″x5/8″	25,400×15,880	15,88	24,0	3,15	3,15	7,94	19,45	2,10	–	72	2,90
K80SS-2	1″x5/8″	25,400×15,880	15,88	24,0	3,15	3,15	7,94	34,10	36,75	29,3	108	4,90

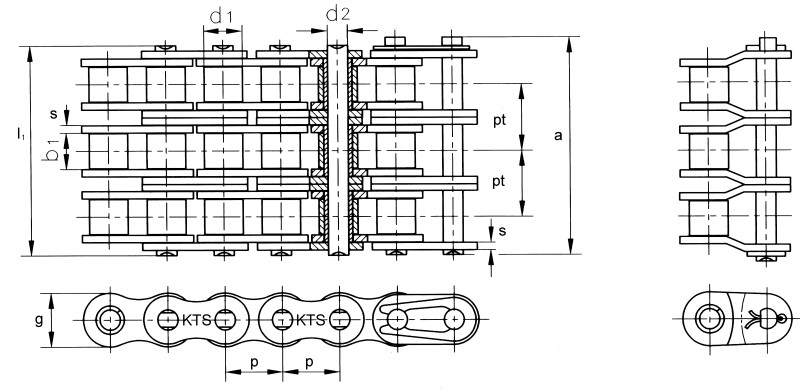

			inner width	roller-	pin-	plate	plate	pin-	total-	Quer-	breaking-load	breaking-load
		pitch	inner link	dia.	dia.	height	thickness	length	length	pitch	standard	Ø reach	weight
Chain	ANSI	p	b1	d1	d2	g	s1/s2	l1	a	pt	FB		q
No.	No.	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN	kN	kg/m
			min.	max.	max.	max.	max.	max.	max.		min.		ca.
K08A-1GL	C40-1	12,700	7,85	7,95	3,96	12,0	1,5	16,6	18,8		14,10	17,50	0,73
K10A-1GL	C50-1	15,875	9,0	10,16	5,08	15,1	2,0	20,7	23,3		22,20	29,40	1,23
K12A-1GL	C60-1	19,050	12,57	11,91	5,94	18,0/18,2	2,4	25,9	28,3		31,80	41,50	1,81/1,83
K16A-1GL	C80-1	25,400	15,75	15,88	7,92	24,0	3,3	32,7	36,5		56,70	69,40	3,09
K20A-1GL	C100-1	31,750	18,90	19,05	9,53	30,0	4,0	40,4	44,7		88,50	109,20	4,56
K24A-1GL	C120-1	38,100	25,22	22,23	11,10	35,7	4,8	50,3	54,3		127,00	156,30	6,86
K28A-1GL	C140-1	44,450	25,22	25,40	12,70	41,0	5,6	54,4	59,0		172,40	212,00	8,49
K32A-1GL	C160-1	50,800	31,55	28,58	14,27	47,8	6,4	64,8	69,6		226,80	278,90	11,50
K08A-2GL	C40-2	12,700	7,85	7,95	3,96	12,0	1,5	31,0	33,2	14,38	28,20	35,90	1,43
K10A-2GL	C50-2	15,875	9,40	10,16	5,08	15,1	2,0	38,9	41,4	18,11	44,40	58,10	2,42
K12A-2GL	C60-2	19,050	12,57	11,91	5,94	18,0/18,2	2,4	48,8	51,1	22,78	63,60	82,10	3,58/3,62
K16A-2GL	C80-2	25,400	15,75	15,88	7,92	24,0	3,3	62,7	65,8	29,29	113,40	141,80	6,12
K20A-2GL	C100-2	31,750	18,90	19,05	9,53	30,0	4,0	76,4	80,5	35,76	177,00	219,40	9,08
K24A-2GL	C120-2	38,100	25,22	22,23	11,10	35,7	4,8	95,8	99,7	45,44	254,00	314,90	13,60
K28A-2GL	C140-2	44,450	25,22	25,40	12,70	41,0	5,6	103,3	107,9	48,87	344,80	427,50	16,86
K32A-2GL	C160-2	50,800	31,55	28,58	14,27	47,8	6,4	123,3	128,1	58,55	453,60	562,40	22,90
K08A-3GL	C40-3	12,700	7,85	7,95	3,96	12,0	1,5	45,4	47,6	14,38	42,30	50,00	2,14
K10A-3GL	C50-3	15,875	9,40	10,16	5,08	15,1	2,0	57,0	59,5	18,11	66,60	77,80	3,62
K12A-3GL	C60-3	19,050	12,57	11,91	5,94	18,0/18,2	2,4	71,5	73,9	22,78	95,40	111,10	5,36/5,41
K16A-3GL	C80-3	25,400	15,75	15,88	7,92	24,0	3,3	91,7	95,1	29,29	170,10	198,40	9,10
K20A-3GL	C100-3	31,750	18,90	19,05	9,53	30,0	4,0	112,2	116,3	35,76	265,50	309,60	13,60
K24A-3GL	C120-3	38,100	25,22	22,23	11,10	35,7	4,8	141,4	145,2	45,44	381,00	437,20	20,43
K28A-3GL	C140-3	44,450	25,22	25,40	12,70	41,0	5,6	152,2	156,8	48,87	517,20	593,30	25,23
K32A-3GL	C160-3	50,800	31,55	28,58	14,27	47,8	6,4	181,8	18,6	58,55	680,40	780,60	34,19

Typ	Material	Bauart	Zähnezahl	Dp	De	Df	Dm	F	S	für Buchse	Gewicht ca. kg/St.
TL-22-8M-20	Stahl	5F	22	56,02	54,65	60	–	28	22	1108	0,25
TL-24-8M-20	Stahl	5F	24	61,12	59,75	66	–	28	22	1108	0,30
TL-26-8M-20	Stahl	5F	26	66,21	64,84	70	–	28	22	1108	0,36
TL-28-8M-20	Stahl	5F	28	71,30	70,08	75	–	28	22	1108	0,44
TL-30-8M-20	Stahl	5F	30	76,39	75,13	83	–	28	22	1108	0,53
TL-32-8M-20	Stahl	5F	32	81,49	80,16	87	–	28	25	1610	0,42
TL-34-8M-20	Stahl	5F	34	86,58	85,22	91	–	28	25	1610	0,55
TL-36-8M-20	Stahl	5F	36	91,67	90,30	97	–	28	25	1610	0,68
TL-38-8M-20	Stahl	5F	38	96,77	95,39	102	–	28	25	1610	0,80
TL-40-8M-20	Stahl	5F	40	101,86	100,49	106	–	28	25	1610	1,00
TL-44-8M-20	Stahl	8F	44	112,05	110,67	120	93	28	32	2012	1,20
TL-48-8M-20	Stahl	8F	48	122,23	120,86	128	96	28	32	2012	1,60
TL-56-8M-20	Stahl	8F	56	142,60	141,23	150	110	28	32	2012	2,40
TL-64-8M-20	Stahl	9WF	64	162,97	161,60	168	110	28	32	2012	2,70
TL-72-8M-20	Stahl	9WF	72	183,35	181,97	192	110	28	32	2012	3,30
TL-80-8M-20	Grauguß	8W	80	203,72	202,35	–	110	28	32	2012	3,50
TL-90-8M-20	Grauguß	8A	90	229,18	227,81	–	110	28	32	2012	3,65
TL-144-8M-20	Grauguß	8A	144	366,69	365,32	–	125	28	32	2517	4,80

type	nominal thickness (w) mm	pitch (p) approx mm	weight approx kg/pcs.	load capacity kg
RSK-6(*)-NG	6	18,5	0,032	375
RSK-8(*)-NG	8	23/24	0,044	825
RSK-10(*)-NG	10	28/30	0,067	1250
RSK-13(*)-NG	13	36/37	0,100	2150

available execution: stainless steel AISI 316 or steel electro galvanized

Type	pilot bore Hub A	pilot bore Hub B	bore da max.	bore db max.	H1	De	E (1)	F	MA	MB	N	H2	S	H	weight hub A	weight hub B	Max. Rpm (V=30 m/s) n. (min^-1)
SG-M 19A-24B*	6	6	19	24	25	40	16	18	30	40	12	19,0	2,0	66	0,18	0,25	14000
SG-M 24A-32B	9	9	24	32	30	55	18	27	40	55	14	24,0	2,0	78	0,36	0,55	10600
SG-M 28A-38B	10	10	28	38	35	65	20	30	48	65	15	27,5	2,5	90	0,60	0,85	8500
SG-M 38A-45B	12	12	38	45	45	80	24	38	66	78	18	36,5	3,0	114	1,35	1,65	7100
SG-M 42A-55B	12	12	42	55	50	95	26	46	75	94	20	40,0	3,0	126	2,00	2,30	6000
SG-M 48A-60B	12	12	48	60	56	105	28	51	85	104	21	45,0	3,5	140	2,75	3,10	5600
SG-M 55A-70B	15	15	55	70	65	120	30	60	98	118	22	52,0	4,0	160	4,20	4,50	4750
SG-M 65A-75B	15	15	65	75	75	135	35	68	115	134	26	61,0	4,5	185	6,50	6,80	4250
SG-M 75A-90B	15	15	75	90	85	160	40	80	135	158	30	69,0	5,0	210	10,00	10,80	3550
SG-M 90A-100B	38	38	90	100	100	200	45	100	160	180	34	81,0	5,5	245	14,00	15,80	2800

* = steel

(1) = Assembly distances

code explanation example:

– SG-M 19A-24B = with hub A + hub B (+ Spider)

– SG-M 19A-19A = with hub A + hub A (+ Spider)

– SG-M 24B-24B = with hub B + hub B (+ Spider)

weight = ca. 0,119 kg/m

cross section W x H = 12,7 x 10

angle = 40°

pitch length LW / LDmm	outside length LAmm	inside length LImm
732	750	687
757	775	712
782	800	737
800	818	755
807	825	762
832	850	787
850	868	805
857	875	812
882	900	837
900	918	855
907	925	862
932	950	887
950	968	905
957	975	912
982	1000	937
1000	1018	955
1007	1025	962
1032	1050	987
1042	1060	997
1060	1078	1015
1082	1100	1037
1107	1125	1062
1120	1138	1075
1132	1150	1087
1157	1175	1112
1180	1198	1135
1207	1225	1162
1232	1250	1187
1250	1268	1205
1257	1275	1212
1272	1290	1227
1282	1300	1237
1307	1325	1262
1320	1338	1275
1332	1350	1287
1357	1375	1312
1382	1400	1337
1400	1418	1355
1407	1425	1362
1432	1450	1387
1457	1475	1412
1482	1500	1437
1500	1518	1455
1507	1525	1462
1532	1550	1487
1557	1575	1512
1582	1600	1537
1600	1618	1555
1607	1625	1562
1632	1650	1587
1657	1675	1612
1682	1700	1637
1700	1718	1655
1707	1725	1662
1732	1750	1687
1757	1775	1712
1782	1800	1737
1800	1818	1755
1807	1825	1762
1832	1850	1787
1857	1875	1812
1882	1900	1837
1900	1918	1855
1907	1925	1862
1932	1950	1887
1957	1975	1912
1982	2000	1937
2000	2018	1955
2032	2050	1987
2057	2075	2012
2082	2100	2037
2120	2138	2075
2182	2200	2137
2207	2225	2162
2232	2250	2187
2240	2258	2195
2282	2300	2237
2300	2318	2255
2307	2325	2262
2332	2350	2287
2360	2378	2315
2382	2400	2337
2432	2450	2387
2482	2500	2437
2500	2518	2455
2532	2550	2487
2557	2575	2512
2582	2600	2537
2607	2625	2562
2632	2650	2587
2650	2668	2605
2682	2700	2637
2707	2725	2662
2732	2750	2687
2782	2800	2737
2800	2818	2755
2832	2850	2787
2865	2883	2820
2882	2900	2837
2900	2918	2855
2932	2950	2887
2982	3000	2937
3000	3018	2955
3032	3050	2987
3082	3100	3037
3150	3168	3105
3182	3200	3137
3250	3268	3205
3282	3300	3237
3350	3368	3305
3382	3400	3337
3450	3468	3405
3482	3500	3437
3550	3568	3505
3632	3650	3587
3650	3668	3605
3750	3768	3705
3870	3888	3825
4000	4018	3955
4250	4268	4205
4500	4518	4455

Material: Aluminium 6082 T6 UNI 9006/4 or Steel C40

Type	flange type	no. of teeht	Dp	De	Df	Dm	F	L	d	weight approx kg/pcs.
10XL037	6F	10	16,17	15,66	23	9,5	14,3	20,0	4	0,02
11XL037	6F	11	17,79	17,28	23	9,5	14,3	20,0	4	0,02
12XL037	6F	12	19,40	18,90	25	10,0	14,3	20,0	4	0,03
13XL037	6F	13	21,02	20,51	25	10,0	14,3	20,0	4	0,04
14XL037	6F	14	22,64	22,13	28	15,0	14,3	20,0	4	0,05
15XL037	6F	15	24,26	23,75	28	15,0	14,3	20,0	6	0,05
16XL037	6F	16	25,87	25,36	32	16,0	14,3	20,0	6	0,06
17XL037	6F	17	27,49	26,98	32	20,0	14,3	20,0	6	0,07
18XL037	6F	18	29,11	28,60	35	20,0	14,3	20,0	6	0,08
19XL037	6F	19	30,72	30,22	35	20,0	14,3	22,0	6	0,09
20XL037	6F	20	32,34	31,83	38	23,5	14,3	22,0	6	0,11
21XL037	6F	21	33,96	33,45	38	23,5	14,3	22,0	6	0,12
22XL037	6F	22	35,57	35,07	42	25,0	14,3	22,0	6	0,13
24XL037	6F	24	38,81	38,30	44	30,0	14,3	22,0	6	0,15
26XL037	6F	26	42,04	41,53	48	30,0	14,3	22,0	8	0,19
27XL037	6F	27	43,66	43,15	48	34,0	14,3	22,0	8	0,20
28XL037	6F	28	45,28	44,77	51	34,0	14,3	22,0	8	0,22
29XL037	6F	29	46,89	46,39	51	34,0	14,3	22,0	8	0,22
30XL037	6F	30	48,51	48,00	54	38,0	14,3	22,0	8	0,11
32XL037	6F	32	51,74	51,24	57	38,0	14,3	25,0	8	0,12
34XL037	6	34	54,98	54,47	–	45,0	14,3	25,0	8	0,12
35XL037	6	35	56,60	56,09	–	45,0	14,3	25,0	8	0,13
36XL037	6	36	58,21	57,70	–	45,0	14,3	25,0	8	0,14
38XL037	6	38	61,45	60,94	–	45,0	14,3	25,0	8	0,16
39XL037	6	39	63,06	62,56	–	45,0	14,3	25,0	8	0,17
40XL037	6	40	64,68	64,17	–	45,0	14,3	25,0	8	0,18
41XL037	6	41	66,30	65,79	–	45,0	14,3	25,0	8	0,18
42XL037	6	42	67,91	67,41	–	45,0	14,3	25,0	8	0,19
43XL037	6	43	69,53	69,02	–	45,0	14,3	25,0	8	0,19
44XL037	6	44	71,15	70,64	–	45,0	14,3	25,0	8	0,19
45XL037	6W	45	72,77	72,26	–	45,0	14,3	25,0	10	0,19
46XL037	6W	46	74,38	73,87	–	45,0	14,3	25,0	10	0,19
47XL037	6W	47	76,00	75,49	–	45,0	14,3	25,0	10	0,19
48XL037	6W	48	77,62	77,11	–	45,0	14,3	25,0	10	0,22
49XL037	6W	49	79,23	78,73	–	45,0	14,3	25,0	10	0,22
52XL037	6W	52	84,08	83,58	–	45,0	14,3	25,0	10	0,25
56XL037	6W	56	90,55	90,04	–	45,0	14,3	25,0	10	0,25
57XL037	6W	57	92,17	91,66	–	45,0	14,3	25,0	10	0,25
58XL037	6W	58	93,79	93,28	–	45,0	14,3	25,0	10	0,25
59XL037	6W	59	95,40	94,90	–	45,0	14,3	25,0	10	0,25
60XL037	6W	60	97,02	96,51	–	45,0	14,3	25,0	10	0,25
68XL037	6W	68	109,96	109,45	–	45,0	14,3	25,0	10	0,30
69XL037	6W	69	111,57	111,07	–	45,0	14,3	25,0	10	0,30
70XL037	6W	70	113,19	112,68	–	45,0	14,3	25,0	10	0,30
71XL037	6W	71	114,81	114,30	–	45,0	14,3	25,0	10	0,30
72XL037	6W	72	116,42	115,92	–	45,0	14,3	25,0	10	0,30

ISO-No.: 08B-3 (1/2“ x 5/16“)
pitch: 12,7 mm
inner width: 7,75 mm
roller-dia.: 8,51 mm
tooth width: 35 mm
ba 1,3 mm (radius width)
rx 13 mm (min. tooth radius)

No. of teeth	pitch circle	tip circle	hub-dia.	for	total	weight
	Ø	Ø	Ø	bush	length	approx
	d₀	d_k	d_n		L	kg
15	61,90	65,5	–	1008	34,9	0,40
17	69,11	73,6	–	1210	34,9	0,35
19	77,16	81,7	–	1210	34,9	0,40

21	85,22	89,7	–	1610	34,9	0,50
23	93,27	98,2	–	1610	34,9	0,60

25	101,33	105,8	–	2012	34,9	0,70
27	109,40	114,4	–	2012	34,9	1,20

30	121,50	126,1	–	2012	34,9	1,80
38	153,80	158,6	–	2012	34,9	1,20

The suitable Taper-bushes you will find here.

Material: Aluminium 6082 T6 UNI 9006/4

Typ	Bauart	Zähnezahl	Dp	De	Df	Dm	F	L	d	Gewicht ca. kg/St.
10-3M-09	1F	10	9,55	8,79	13,0	6,0	10,2	17,5	4	0,004
12-3M-09	1F	12	11,46	10,70	15,0	8,0	10,2	17,5	4	0,006
14-3M-09	1F	14	13,37	12,61	16,0	9,5	10,2	17,5	4	0,007
15-3M-09	1F	15	14,32	13,56	17,5	11,6	10,2	17,5	4	0,008
16-3M-09	6F	16	15,28	14,52	18,0	10,0	12,8	20,6	4	0,008
18-3M-09	6F	18	17,19	16,43	20,0	11,0	12,8	20,6	6	0,008
20-3M-09	6F	20	19,10	18,34	23,0	13,0	12,8	20,6	6	0,010
21-3M-09	6F	21	20,05	19,29	25,0	13,0	12,8	20,6	6	0,013
22-3M-09	6F	22	21,01	20,25	25,0	13,0	12,8	20,6	6	0,014
24-3M-09	6F	24	22,92	22,16	25,0	13,0	12,8	20,6	6	0,016
26-3M-09	6F	26	24,83	24,07	28,0	16,0	12,8	20,6	6	0,018
28-3M-09	6F	28	26,74	25,98	32,0	18,0	12,8	20,6	6	0,024
30-3M-09	6F	30	28,65	27,89	32,0	20,0	12,8	20,6	6	0,028
32-3M-09	6F	32	30,56	29,80	36,0	22,0	12,8	20,6	6	0,032
36-3M-09	6F	36	34,38	33,62	38,0	26,0	13,4	22,2	6	0,045
40-3M-09	6F	40	38,20	37,44	42,0	28,0	13,4	22,2	6	0,055
44-3M-09	6F	44	42,02	41,26	48,0	33,0	13,4	22,2	6	0,074
48-3M-09	6	48	45,84	45,08	–	33,0	13,4	22,2	8	0,074
60-3M-09	6	60	57,30	56,54	–	33,0	13,4	22,2	8	0,106
72-3M-09	6	72	68,75	67,99	–	33,0	13,4	22,2	8	0,145

Material: Aluminium 6082 T6 UNI 9006/4

Typ	Bauart	Zähnezahl	De	Df	Dm	F	L	d	Gewicht ca. kg/St.
27ST5/12-2	6F	12	17,85	23,0	11	21	27	4	0,022
27ST5/14-2	6F	14	21,05	25,0	13	21	27	4	0,026
27ST5/15-2	6F	15	22,65	28,0	16	21	27	6	0,029
27ST5/16-2	6F	16	24,20	32,0	18	21	27	6	0,035
27ST5/18-2	6F	18	27,40	32,0	20	21	27	6	0,043
27ST5/19-2	6F	19	29,00	36,0	22	21	27	6	0,049
27ST5/20-2	6F	20	30,60	36,0	23	21	27	6	0,053
27ST5/22-2	6F	22	33,85	38,0	24	21	27	6	0,054
27ST5/24-2	6F	24	37,00	42,0	26	21	27	6	0,076
27ST5/25-2	6F	25	38,60	44,0	26	21	27	6	0,081
27ST5/26-2	6F	26	40,20	44,0	26	21	27	6	0,085
27ST5/27-2	6F	27	41,80	48,0	30	21	27	8	0,090
27ST5/28-2	6F	28	43,35	48,0	32	21	27	8	0,092
27ST5/30-2	6F	30	46,55	51,0	34	21	27	8	0,105
27ST5/32-2	6F	32	49,70	54,0	38	21	27	8	0,123
27ST5/36-2	6F	36	56,05	64,0	38	21	27	8	0,160
27ST5/40-2	6F	40	62,45	66,0	40	21	27	8	0,193
27ST5/42-2	6F	42	65,60	70,0	40	21	27	8	0,205
27ST5/44-0	6	44	68,80	–	45	21	27	8	0,228
27ST5/48-0	6	48	75,15	–	50	21	27	8	0,280
27ST5/60-0	6	60	94,25	–	65	21	27	8	0,430

ISO-No.: 08 B-2 (1/2“ x 5/16“)
pitch: 12,7 mm
inner width: 7,75 mm
roller-dia.: 8,51 mm
tooth width: 21 mm
ba 1,3 mm (radius width)
rx 13 mm (min. tooth radius)

No. of teeth	pitch circle	tip circle	hub-dia.	for	total	weight
	Ø	Ø	Ø	bush	length	approx
	d₀	d_k	d_n		L	kg

15	61,90	65,5	46	1008	22	0,30
16	65,10	69,5	50	1108	22	0,30
17	69,11	73,6	56	1210	25	0,50
18	73,14	77,8	60	1210	25	0,55
19	77,16	81,7	62	1210	25	0,60

20	81,19	85,8	66	1610	25	0,75
21	85,22	89,7	70	1610	25	0,90
22	89,24	93,8	76	1610	25	0,95
23	93,27	98,2	79	1610	25	1,00
24	97,29	101,8	84	1610	25	1,05

25	101,33	105,8	87	2012	32	1,15
26	105,36	110,0	87	2012	32	1,30
27	109,40	114,4	87	2012	32	1,43
28	113,42	118,0	87	2012	32	1,55

30	121,50	126,1	87	2012	32	1,70
38	153,80	158,6	100	2012	32	1,80

45	182,07	188,0	100	2012	32	3,66
57	230,54	236,4	100	2012	32	5,80
76	307,33	313,3	100	2012	32	7,10
95	384,11	390,1	100	2012	32	12,40
114	460,90	466,9	110	2517	45	22,30

The suitable Taper-bushes you will find here.

Zahnriemenscheibe T5 für Riemenbreite 10mm

Zahnriemenscheibe T5 für Riemenbreite 10mm aus Material: Aluminium 6082 T6 UNI 9006/4

Gerne bieten wir Ihnen auch die passenden Zahnriemen für die Zahnriemenscheibe T5 für Riemenbreite 10mm an.

			Plate-	Plate-	Plate-	Pin-	Pin-	breaking load	breaking load	weight
		pitch	combination	height	thickness	dia.	length	standard	Ø reached
Chain-	ANSI	p		g	s	d2	l1	FB		q
no.	no.	mm		mm	mm	mm	mm	kN	kN	kg/m
				max.	max.	max.	max.	min.		approx
LH0822	BL422	12,700	2 x 2	12,1	2,1	5,09	11,1	22,2	27,6	0,64
LH0823	BL423	12,700	2 x 3	12,1	2,1	5,09	13,2	22,2	27,6	0,80
LH0834	BL434	12,700	3 x 4	12,1	2,1	5,09	17,4	33,4	41,4	1,12
LH0844	BL444	12,700	4 x 4	12,1	2,1	5,09	19,5	44,5	56,0	1,28
LH0846	BL446	12,700	4 x 6	12,1	2,1	5,09	23,8	44,5	56,0	1,60
LH0866	BL466	12,700	6 x 6	12,1	2,1	5,09	28,0	66,7	81,7	1,92
LH0888	BL488	12,700	8 x 8	12,1	2,1	5,09	36,5	89,0	109,4	2,56
LH1022	BL522	15,875	2 x 2	15,1	2,4	5,96	12,9	33,4	43,1	0,88
LH1023	BL523	15,875	2 x 3	15,1	2,4	5,96	15,4	33,4	43,1	1,10
LH1034	BL534	15,875	3 x 4	15,1	2,4	5,96	20,3	48,9	65,6	1,50
LH1044	BL544	15,875	4 x 4	15,1	2,4	5,96	22,8	66,7	84,5	1,80
LH1046	BL546	15,875	4 x 6	15,1	2,4	5,96	27,7	66,7	84,5	2,20
LH1066	BL566	15,875	6 x 6	15,1	2,4	5,96	32,7	100,1	125,1	2,65
LH1088	BL588	15,875	8 x 8	15,1	2,4	5,96	42,6	133,4	169,5	3,50
LH1222	BL622	19,050	2 x 2	18,1	3,3	7,94	17,4	48,9	63,6	1,45
LH1223	BL623	19,050	2 x 3	18,1	3,3	7,94	20,7	48,9	63,6	1,80
LH1234	BL634	19,050	3 x 4	18,1	3,3	7,94	27,4	75,6	102,8	2,50
LH1244	BL644	19,050	4 x 4	18,1	3,3	7,94	30,8	97,9	120,9	2,90
LH1246	BL646	19,050	4 x 6	18,1	3,3	7,94	37,5	97,9	120,9	3,60
LH1266	BL666	19,050	6 x 6	18,1	3,3	7,94	44,2	146,8	190,8	4,30
LH1288	BL688	19,050	8 x 8	18,1	3,3	7,94	57,6	195,7	238,80	5,80
LH1622	BL822	25,400	2 x 2	24,1	4,1	9,54	21,3	84,5	108,2	2,20
LH1623	BL823	25,400	2 x 3	24,1	4,1	9,54	25,5	84,5	108,2	2,70
LH1634	BL834	25,400	3 x 4	24,1	4,1	9,54	33,8	129,0	170,0	3,80
LH1644	BL844	25,400	4 x 4	24,1	4,1	9,54	37,9	169,0	214,6	4,30
LH1646	BL846	25,400	4 x 6	24,1	4,1	9,54	46,2	169,0	214,60	5,40
LH1666	BL866	25,400	6 x 6	24,1	4,1	9,54	54,5	253,60	324,50	6,50
LH1688	BL888	25,400	8 x 8	24,1	4,1	9,54	71,0	338,10	432,70	8,60
LH2022	BL1022	31,750	2 x 2	30,2	4,9	11,11	25,4	115,60	150,80	3,40
LH2023	BL1023	31,750	2 x 3	30,2	4,9	11,11	30,3	115,60	150,80	4,30
LH2034	BL1034	31,750	3 x 4	30,2	4,9	11,11	40,2	182,40	231,60	6,00
LH2044	BL1044	31,750	4 x 4	30,2	4,9	11,11	45,2	231,30	291,40	6,90
LH2046	BL1046	31,750	4 x 6	30,2	4,9	11,11	55,1	231,30	291,40	8,60
LH2066	BL1066	31,750	6 x 6	30,2	4,9	11,11	65,0	347,00	430,30	10,30
LH2088	BL1088	31,750	8 x 8	30,2	4,9	11,11	84,8	462,60	555,10	13,80
LH2422	BL1223	38,100	2 x 2	36,2	5,8	12,71	29,6	151,20	192,00	4,60
LH2423	BL1223	38,100	2 x 3	36,2	5,8	12,71	35,4	151,20	192,00	5,80
LH2434	BL1234	38,100	3 x 4	36,2	5,8	12,71	47,1	244,60	315,90	8,10
LH2444	BL1244	38,100	4 x 4	36,2	5,8	12,71	52,9	302,50	381,10	9,30
LH2446	BL1246	38,100	4 x 6	36,2	5,8	12,71	64,5	302,50	381,10	11,60
LH2466	BL1266	38,100	6 x 6	36,2	5,8	12,71	76,2	453,70	543,60	13,90
LH2488	BL1288	38,100	8 x 8	36,2	5,8	12,71	99,4	605,00	726,00	18,60
LH2822	BL1422	44,450	2 x 2	42,2	6,6	14,29	33,6	191,30	225,70	6,10
LH2823	BL1423	44,450	2 x 3	42,2	6,6	14,29	40,2	191,30	225,70	7,60
LH2834	BL1434	44,450	3 x 4	42,2	6,6	14,29	53,4	315,80	372,60	10,60
LH2844	BL1444	44,450	4 x 4	42,2	6,6	14,29	60,0	382,60	451,20	12,20
LH2846	BL1446	44,450	4 x 6	42,2	6,6	14,29	73,2	382,60	451,20	15,20
LH2866	BL1466	44,450	6 x 6	42,2	6,6	14,29	86,4	578,30	682,40	18,20
LH2888	BL1488	44,450	8 x 8	42,2	6,6	14,29	112,8	765,10	902,80	24,30
LH3222	BL1622	50,800	2 x 2	48,3	7,5	17,46	39,0	289,10	341,10	8,00
LH3223	BL1623	50,800	2 x 3	48,3	7,5	17,46	46,6	289,10	341,10	10,00
LH3234	BL1634	50,800	3 x 4	48,3	7,5	17,46	61,7	440,40	519,60	14,00
LH3244	BL1644	50,800	4 x 4	48,3	7,5	17,46	69,3	578,30	680,40	16,00
LH3246	BL1646	50,800	4 x 6	48,3	7,5	17,46	84,4	578,30	1000,70	20,00
LH3266	BL1666	50,800	6 x 6	48,3	7,5	17,46	99,6	857,40	680,40	24,00
LH3288	BL1688	50,800	8 x 8	48,3	7,5	17,46	129,8	1156,50	1364,60	32,00
LH4022	BL2022	63,500	2 x 2	60,3	9,9	23,81	51,7	433,70	511,70	15,80
LH4023	BL2023	63,500	2 x 3	60,3	9,9	23,81	61,7	433,70	511,70	19,80
LH4034	BL2034	63,500	3 x 4	60,3	9,9	23,81	81,6	649,40	766,20	27,70
LH4044	BL2044	63,500	4 x 4	60,3	9,9	23,81	91,6	867,40	1023,50	31,60
LH4046	BL2046	63,500	4 x 6	60,3	9,9	23,81	111,5	867,40	1023,50	39,50
LH4066	BL2066	63,500	6 x 6	60,3	9,9	23,81	131,4	1301,10	1535,20	47,40
LH4088	BL2088	63,500	8 x 8	60,3	9,9	23,81	171,2	1734,80	2046,50	63,20

Typ	Wirkdurchmesser	Außendurchmesser	für Buchse	MAX Ø	Gesamtbreite
SPC200-4	200	209,6	3020	75	111
SPC212-4	212	221,6	3020	75	111
SPC224-4	224	233,6	3535	90	111
SPC236-4	236	245,6	3535	90	111
SPC250-4	250	259,6	3535	90	111
SPC265-4	265	274,6	3535	90	111
SPC280-4	280	289,6	3535	90	111
SPC300-4	300	309,6	3535	90	111
SPC315-4	315	324,6	3535	90	111
SPC335-4	335	344,6	3535	90	111
SPC355-4	355	364,6	3535	90	111
SPC375-4	375	384,6	3535	90	111
SPC400-4	400	409,6	3535	90	111
SPC425-4	425	434,6	3535	90	111
SPC450-4	450	459,6	3535	90	111
SPC475-4	475	484,6	3535	90	111
SPC500-4	500	509,6	3535	90	111
SPC530-4	530	539,6	4040	100	111
SPC560-4	560	569,6	4040	100	111
SPC630-4	630	639,6	4545	110	114
SPC710-4	710	719,6	5050	125	127
SPC800-4	800	809,6	5050	125	127
SPC1000-4	1000	1009,6	5050	125	127
SPC1250-4	1250	1259,6	5050	125	127

English

barrier chains

round link chains acc. to DIN 762

Kettenradsatz Einfach Typ	Zähnezahl	ØA	B	C	D	E	Gewicht in kg	passend zu
KRS06B-1-15-10	15	45,81	9	5,7	M10	60	0,15	TE3-TE4
KRS08B-1-15-10	15	61,08	9	7,2	M10	60	0,20	TE3-TE4
KRS08B-1-15-12	15	61,08	12	7,2	M12	80	0,23	TE5
KRS10B-1-15-12	15	76,36	12	9,1	M12	80	0,37	TE5
KRS10B-1-15-20	15	76,36	15	9,1	M20	120	0,70	TE6
KRS12B-1-15-12	15	91,63	12	11,5	M20	80	0,60	TE5
KRS12B-1-15-20	15	91,63	15	11,5	M20	120	0,90	TE6
KRS16B-1-13-20	13	106,14	15	16,2	M20	120	1,30	TE6
KRS20B-1-13-20	13	132,67	15	18,5	M20	140	2,05	TE7
KRS24B-1-11-20	11	135,23	15	24,1	M20	160	2,40	TE7-TE8

sprockets 10B-1	pitch circle	tip circle	hub	bore	width of keyway acc. to DIN6885/1	total	screw-type
No. of teeth	Ø	Ø	Ø	Ø		length
z	d₀	d_k	d	D	b	H

Material Stahl/C45
10	51,40	58,00	35	15	5	25	M4
			35	16	5	25	M4
			35	19	6	25	M5
			35	20	6	25	M5
			42*	24	8	25	M6
11	56,30	63,00	37	15	5	30	M4
			37	16	6	30	M5
			37	18	6	30	M5
			37	19	6	30	M5
			37	20	6	30	M5
			42*	24	8	30	M6
			42*	25	8	30	M6
			45*	28	8	30	M6
			45*	30	8	30	M6
12	61,30	68,00	42	15	5	30	M4
			42	16	6	30	M5
			42	18	6	30	M5
			42	19	6	30	M5
			42	20	6	30	M5
			42	22	6	30	M5
			42	24	8	30	M6
			44	25	8	30	M6
			47*	28	8	30	M6
			49*	30	8	30	M6
			51*	32	10	30	M8
13	66,30	73,00	47	15	5	30	M4
			47	16	6	30	M5
			47	18	6	30	M5
			47	19	6	30	M5
			47	20	6	30	M5
			47	22	6	30	M5
			47	24	8	30	M6
			47	25	8	30	M6
			47	28	8	30	M6
			49	30	8	30	M6
			51	32	10	30	M8
14	71,30	78,00	52	15	5	30	M4
			52	16	6	30	M5
			52	18	6	30	M5
			52	19	6	30	M5
			52	20	6	30	M5
			52	22	6	30	M5
			52	24	8	30	M6
			52	25	8	30	M6
			52	28	8	30	M6
			52	30	8	30	M6
			52	32	10	30	M8
15	76,40	83,00	57	19	6	30	M5
			57	20	6	30	M5
			57	22	6	30	M5
			57	24	8	30	M6
			57	25	8	30	M6
			57	28	8	30	M6
			57	30	8	30	M6
			57	32	10	30	M8
			57	35	10	30	M8
16	81,40	88,00	60	19	6	30	M5
			60	20	6	30	M5
			60	22	6	30	M5
			60	24	8	30	M6
			60	25	8	30	M6
			60	28	8	30	M6
			60	30	10	30	M8
			60	32	10	30	M8
			60	35	10	30	M8
			60	38	10	30	M8
17	86,40	93,00	60	19	6	30	M5
			60	20	6	30	M5
			60	22	6	30	M5
			60	24	8	30	M6
			60	25	8	30	M6
			60	28	8	30	M6
			60	30	10	30	M8
			60	32	10	30	M8
			60	35	10	30	M8
			60	38	10	30	M8
18	91,40	98,00	70	19	6	30	M5
			70	20	6	30	M5
			70	22	6	30	M5
			70	24	8	30	M6
			70	25	8	30	M6
			70	28	8	30	M6
			70	30	8	30	M6
			70	32	10	30	M8
			70	35	10	30	M8
			70	38	10	30	M8
			70	40	12	30	M10
			70	42	12	30	M10
19	96,50	103,00	70	19	6	30	M5
			70	20	6	30	M5
			70	22	6	30	M5
			70	24	8	30	M6
			70	25	8	30	M6
			70	28	8	30	M6
			70	30	8	30	M6
			70	32	10	30	M8
			70	35	10	30	M8
			70	38	10	30	M8
			70	40	12	30	M10
			70	42	12	30	M10
20	101,50	108,00	75	19	6	30	M5
			75	20	6	30	M5
			75	22	6	30	M5
			75	24	8	30	M6
			75	25	8	30	M6
			75	28	8	30	M6
			75	30	8	30	M6
			75	32	10	30	M8
			75	35	10	30	M8
			75	38	10	30	M8
			75	40	12	30	M10
			75	42	12	30	M10
21	106,50	113,00	75	19	6	30	M5
			75	20	6	30	M5
			75	22	6	30	M5
			75	24	8	30	M6
			75	25	8	30	M6
			75	28	8	30	M6
			75	30	8	30	M6
			75	32	10	30	M8
			75	35	10	30	M8
			75	38	10	30	M8
			75	40	12	30	M10
			75	42	12	30	M10
22	111,60	118,00	80	19	6	30	M5
			80	20	6	30	M5
			80	22	6	30	M5
			80	24	8	30	M6
			80	25	8	30	M6
			80	28	8	30	M6
			80	30	8	30	M6
			80	32	10	30	M8
			80	35	10	30	M8
			80	38	10	30	M8
			80	40	12	30	M10
			80	42	12	30	M10
23	116,60	123,00	80	19	6	30	M5
			80	20	6	30	M5
			80	22	6	30	M5
			80	24	8	30	M6
			80	25	8	30	M6
			80	28	8	30	M6
			80	30	8	30	M6
			80	32	10	30	M8
			80	35	10	30	M8
			80	38	10	30	M8
			80	40	12	30	M10
			80	42	12	30	M10
24	121,60	128,00	80	19	6	30	M5
			80	20	6	30	M5
			80	22	6	30	M5
			80	24	8	30	M6
			80	25	8	30	M6
			80	28	8	30	M6
			80	30	8	30	M6
			80	32	10	30	M8
			80	35	10	30	M8
			80	38	10	30	M8
			80	40	12	30	M10
			80	42	12	30	M10
25	126,70	134,00	80	19	6	30	M5
			80	20	6	30	M5
			80	22	6	30	M5
			80	24	8	30	M6
			80	25	8	30	M6
			80	28	8	30	M6
			80	30	8	30	M6
			80	32	10	30	M8
			80	35	10	30	M8
			80	38	10	30	M8
			80	40	12	30	M10
			80	42	12	30	M10

nominal thickness	outer length	outer width	weight
w	L	H	approx
mm	mm	mm	kg/m
3,0	24,0	11,6	0,180
3,5	26,0	13,0	0,235
4,0	27,0	15,0	0,310
5,0	32,0	18,0	0,500
6,0	38,0	21,0	0,760
7,0	40,0	25,0	1,050

			inner width	Poller-	Pin-	Plate-	Plate-	Pin-		breaking load	breaking load	weight
		pitch	inner link	dia.	dia.	height	thickness	lenght		standard	Ø erreicht
Chain-	ANSI	p	b1	d1	d2	g	s1/s2	l1	a	FB		q
no.	no.	mm	mm	mm	mm	mm	mm	mm	mm	kN	kN	kg/m
			min.	max.	max.	max.	max.	max.	max.	min.		approx
C208A C208AL	C2040 C2042	25,400	7,85	7,95 15,88	3,96	12,0	1,5	16,6	17,8	14,10	16,70	0,50 0,84
C208AH	C2040H	25,400	7,85	7,95	3,96	12,0	2,0	18,8	19,9	14,10	17,20	0,65
C208B C208BL		25,400	7,75	8,5 115,88	4,45	11,8	1,6	16,7	18,2	18,00	19,40	0,55 0,89
C210A C210AL	C2050 C2052	31,750	9,40	10,16 19,05	5,08	15,0	2,0	20,7	22,2	22,20	28,10	0,78 1,27
C212A C212AL	C2060 C2062	38,100	12,57	11,91 22,23	5,94	18,0	2,4	25,9	27,7	31,80	36,80	1,12 1,61
C212AH C212AHL	C2060H C2062H	38,100	12,57	11,91 22,23	5,94	18,0	3,3	29,2	31,6	31,80	41,60	1,44 2,07
C216A C216AL	C2080 C2082	50,800	15,75	15,88 28,58	7,92	24,0	3,3	32,7	36,5	56,70	65,70	2,08 3,12
C216AH C216AHL	C2080H C2082H	50,800	15,75	15,88 28,58	7,92	24,4	4,0	36,2	39,4	56,70	70,00	2,54 3,58
C220A C220AL	C2100 C2102	63,500	18,90	19,05 39,67	9,53	30,0	4,0	40,4	44,7	88,50	102,60	3,01 4,83
C2020AH C2020AHL	C2100H C2102H	63,500	25,22	19,05 39,67	9,53	30,0	4,8	43,6	46,9	88,50	112,40	3,56 5,38
C224A C224AL	C2120 C2122	76,200	25,22	22,23 44,45	11,10	35,7	4,8	50,3	54,3	127,00	147,30	4,66 7,66
C224AH C224AHL	C2120H C2122H	76,200	31,75	22,23 44,45	11,10	35,7	5,6	53,5	57,5	127,00	160,90	5,26 8,26
C232A C232AL	C2160 C2160	101,600	31,75	28,58 57,15	14,27	47,8	6,4	64,8	69,6	226,80	278,90	8,23 11,95
C232AH C232AHL	C2160H C2162H	101,600		28,58 57,15	14,27	47,8	7,2	68,2	73,0	226,80	285,80	9,06 12,77

Mega chain- No.	pitch x inner width mm	pitch x inner width mm	Roller-Ø mm	plate height H	plate thickness T1	plate thickness T2	pin-Ø D	pin- lenght F	pin- lenght G	breaking load Ø kN	max. allowed load kN
K2040SS	1″x5/16″	25,40×7,95	7,92	12,0	1,50	1,50	3,96	9,85	11,55	18	0,70
K2050SS	1 1/4″x3/8″	31,75×9,53	10,16	15,0	2,00	2,00	5,06	12,15	14,25	32	1,20
K2060SS	1 1/2″x1/2″	38,10×12,70	11,91	17,2	2,35	2,35	5,94	15,15	17,45	44	1,65
K2080SS	2″x5/8″	50,80×15,88	15,88	23,0	3,15	3,15	7,94	19,45	22,10	72	2,90

type	thickness (w) in mm	height (H) in mm	weight approx kg/pcs.	load capacity in kg
RSK-4×40(*)-KH	4	40	0,010	10
RSK-5×50(*)-KH	5	50	0,016	20
RSK-6×60(*)-KH	6	60	0,027	35
RSK-7×70(*)-KH	7	70	0,044	50
RSK-8×80(*)-KH	8	80	0,066	75
RSK-9×90(*)-KH	9	90	0,092	120
RSK-10×100(*)-KH	10	100	0,128	150
RSK-11×120(*)-KH	11	120	0,184	200
RSK-12×140(*)-KH	12	140	0,257	300
RSK-14×160(*)-KH	14	160	0,353	400

Typ	Bauart	Material	Zähnezahl	Dp	De	Df	Dm	F	L	d	Gewicht ca. kg/St.
10L050	6F	Stahl	10	30,32	29,56	37	20	19	28	8	0,11
11L050	6F	Stahl	11	33,35	32,59	37	22	19	30	8	0,14
12L050	6F	Stahl	12	36,38	35,62	43	24	19	30	8	0,17
13L050	6F	Stahl	13	39,41	38,65	44	28	19	30	8	0,18
14L050	6F	Stahl	14	42,45	41,68	48	28	19	30	8	0,22
15L050	6F	Stahl	15	45,48	44,72	51	34	19	30	8	0,28
16L050	6F	Stahl	16	48,51	47,75	54	36	19	32	10	0,35
17L050	6F	Stahl	17	51,54	50,78	57	36	19	32	10	0,36
18L050	6F	Stahl	18	54,57	53,81	60	40	19	32	10	0,42
19L050	6F	Stahl	19	57,61	56,84	64	40	19	32	10	0,45
20L050	6F	Stahl	20	60,64	59,88	66	40	19	32	10	0,48
21L050	6F	Stahl	21	63,67	62,91	70	45	19	32	10	0,57
22L050	6F	Stahl	22	66,70	65,94	75	45	19	32	10	0,59
23L050	6F	Stahl	23	69,73	68,97	79	55	19	32	10	0,61
24L050	6F	Stahl	24	72,77	72,00	79	55	19	32	10	0,80
25L050	6F	Stahl	25	75,80	75,04	83	58	19	32	10	0,85
26L050	6F	Stahl	26	78,83	78,07	87	58	19	32	11	0,90
27L050	6F	Stahl	27	81,86	81,10	87	58	19	32	11	0,91
28L050	6F	Stahl	28	84,89	84,13	91	58	19	32	11	0,95
29L050	6F	Stahl	29	87,93	87,16	93	58	19	32	11	1,00
30L050	6F	Stahl	30	90,96	90,20	97	70	19	32	11	1,07
32L050	6F	Stahl	32	97,02	96,26	102	70	19	32	11	1,23
33L050	6F	Stahl	33	100,05	99,29	106	70	19	32	11	1,30
34L050	6F	Stahl	34	103,08	102,32	112	70	19	32	11	1,37
35L050	6F	Stahl	35	106,12	105,35	112	70	19	32	11	1,44
36L050	6F	Stahl	36	109,15	108,39	115	70	19	32	11	1,50
40L050	6WF	Stahl	40	121,28	120,51	128	70	19	32	11	1,77
41L050	6WF	Stahl	41	124,31	123,55	131	70	19	32	11	1,84
42L050	6WF	Stahl	42	127,34	126,58	135	70	19	32	11	1,97
44L050	6WF	Stahl	44	133,40	132,64	142	70	19	32	11	2,20
45L050	6WF	Stahl	45	136,44	135,67	142	70	19	32	11	2,27
47L050	6WF	Stahl	47	142,50	141,74	150	70	19	32	11	2,45
48L050	6WF	Stahl	48	145,53	144,77	150	70	19	32	11	2,67
49L050	6W	Grauguß	49	148,56	147,80	–	70	19	32	14	1,80
50L050	6W	Grauguß	50	151,60	150,83	–	70	19	32	14	1,90
52L050	6W	Grauguß	52	157,66	156,90	–	70	19	32	14	2,10
56L050	6W	Grauguß	56	169,79	169,02	–	70	19	32	14	2,18
57L050	6W	Grauguß	57	172,82	172,06	–	70	19	32	14	2,47
60L050	6W	Grauguß	60	181,91	181,15	–	75	19	42	14	3,10
65L050	6A	Grauguß	65	197,07	196,31	–	75	19	42	14	3,20
66L050	6A	Grauguß	66	200,11	199,34	–	75	19	42	14	3,23
72L050	6A	Grauguß	72	218,30	217,53	–	75	19	42	14	4,86
84L050	6A	Grauguß	84	254,68	253,92	–	75	19	42	14	5,00
90L050	6A	Grauguß	90	272,87	272,11	–	75	19	42	14	5,50
96L050	6A	Grauguß	96	291,06	290,30	–	75	19	42	14	6,00
120L050	6A	Grauguß	120	363,83	363,07	–	75	19	42	14	8,50

Kettenradsatz Zweifach Typ	Zähnezahl	ØA	B	C	D	E	Gewicht in kg	passend zu
KRS06B-2-15-10	15	45,81	19,2	5,7	M10	60	0,20	TE3-TE4
KRS08B-2-15-10	15	61,08	22,9	7,2	M10	60	0,35	TE3-TE4
KRS08B-2-15-12	15	61,08	26,0	7,2	M12	80	0,45	TE5
KRS10B-2-15-12	15	76,36	28,6	9,1	M12	80	0,60	TE5
KRS10B-2-15-20	15	76,36	31,5	9,1	M20	120	1,00	TE6
KRS12B-2-15-12	15	91,63	31,5	11,5	M20	80	1,05	TE5
KRS12B-2-15-20	15	91,63	34,5	11,5	M20	120	1,35	TE6
KRS16B-2-13-20	13	106,14	46,9	16,2	M20	120	2,10	TE6 – TE7
KRS20B-2-13-20	13	132,67	51,5	18,5	M20	140	3,60	TE7 – TE8
KRS24B-2-11-20	11	135,23	63,4	24,1	M20	160	4,25	TE7-TE8

sprockets 12B-1	pitch circle	tip circle	hub	bore	width of keyway acc. to DIN6885/1	total	screw-type
No. of teeth	Ø	Ø	Ø	Ø		length
z	d₀	d_k	d	D	b	H

Material Steel/C45
10	61,6	69,0	42	19	6	30	M5
			42	20	6	30	M5
			42	24	8	30	M6
			42	25	8	30	M6
			45	28	8	30	M6
			47*	30	8	30	M6
			49*	32	10	30	M8
11	67,6	75,0	46	19	6	35	M5
			46	20	6	35	M5
			46	24	8	35	M6
			46	25	8	35	M6
			49	28	8	35	M6
			51	30	8	35	M6
			53*	32	10	35	M8
12	73,6	82,0	52	19	6	35	M5
			52	20	6	35	M5
			52	22	6	35	M5
			52	24	8	35	M6
			52	25	8	35	M6
			52	28	8	35	M6
			52	30	8	35	M6
			53	32	10	35	M8
			56	35	10	35	M8
13	79,6	88,0	58	19	6	35	M5
			58	20	6	35	M5
			58	22	6	35	M5
			58	24	8	35	M6
			58	25	8	35	M6
			58	28	8	35	M6
			58	30	8	35	M6
			58	32	10	35	M8
			58	35	10	35	M8
			58	38	10	35	M8
14	85,6	94,0	64	19	6	35	M5
			64	20	6	35	M5
			64	22	6	35	M5
			64	24	8	35	M6
			64	25	8	35	M6
			64	28	8	35	M6
			64	30	8	35	M6
			64	32	10	35	M8
			64	35	10	35	M8
			64	38	10	35	M8
			67	40	10	35	M8
15	91,6	100,0	70	19	6	35	M5
			70	20	6	35	M5
			70	22	6	35	M5
			70	24	8	35	M6
			70	25	8	35	M6
			70	28	8	35	M6
			70	30	8	35	M6
			70	32	10	35	M8
			70	35	10	35	M8
			70	38	10	35	M8
			70	40	12	35	M10
16	97,6	106,0	75	19	6	35	M5
			75	20	6	35	M5
			75	22	6	35	M5
			75	24	8	35	M6
			75	25	8	35	M6
			75	28	8	35	M6
			75	30	8	35	M6
			75	32	10	35	M8
			75	35	10	35	M8
			75	38	10	35	M8
			75	40	12	35	M10
17	103,7	112,0	80	25	8	35	M6
			80	28	8	35	M6
			80	30	8	35	M6
			80	32	10	35	M8
			80	35	10	35	M8
			80	38	10	35	M8
			80	40	12	35	M10
			80	42	12	35	M10
18	109,7	118,0	80	25	8	35	M6
			80	28	8	35	M6
			80	30	8	35	M6
			80	32	10	35	M8
			80	35	10	35	M8
			80	38	10	35	M8
			80	40	12	35	M10
			80	42	12	35	M10
19	115,7	125,0	80	25	8	35	M6
			80	28	8	35	M6
			80	30	8	35	M6
			80	32	10	35	M8
			80	35	10	35	M8
			80	38	10	35	M8
			80	40	12	35	M10
			80	42	12	35	M10
			80	45	14	35	M12
			80	48	14	35	M12
			80	50	14	35	M12
20	121,8	130,0	80	25	8	35	M6
			80	28	8	35	M6
			80	30	8	35	M6
			80	32	10	35	M8
			80	35	10	35	M8
			80	38	10	35	M8
			80	40	12	35	M10
			80	42	12	35	M10
			80	45	14	35	M12
			80	48	14	35	M12
			80	50	14	35	M12
21	127,8	136,0	90	25	8	40	M6
			90	28	8	40	M6
			90	30	8	40	M6
			90	32	10	40	M8
			90	35	10	40	M8
			90	38	10	40	M8
			90	40	12	40	M10
			90	42	12	40	M10
			90	45	14	40	M12
			90	48	14	40	M12
			90	50	14	40	M12
22	133,9	142,0	90	25	8	40	M6
			90	28	8	40	M6
			90	30	8	40	M6
			90	32	10	40	M8
			90	35	10	40	M8
			90	38	10	40	M8
			90	40	12	40	M10
			90	42	12	40	M10
			90	45	14	40	M12
			90	48	14	40	M12
			90	50	14	40	M12
23	139,9	149,0	90	25	8	40	M6
			90	28	8	40	M6
			90	30	8	40	M6
			90	32	10	40	M8
			90	35	10	40	M8
			90	38	10	40	M8
			90	40	12	40	M10
			90	42	12	40	M10
			90	45	14	40	M12
			90	48	14	40	M12
			90	50	14	40	M12
24	145,9	154,0	90	25	8	40	M6
			90	28	8	40	M6
			90	30	8	40	M6
			90	32	10	40	M8
			90	35	10	40	M8
			90	38	10	40	M8
			90	40	12	40	M10
			90	42	12	40	M10
			90	45	14	40	M12
			90	48	14	40	M12
			90	50	14	40	M12
25	152,0	160,0	90	25	8	40	M6
			90	28	8	40	M6
			90	30	8	40	M6
			90	32	10	40	M8
			90	35	10	40	M8
			90	38	10	40	M8
			90	40	12	40	M10
			90	42	12	40	M10
			90	45	14	40	M12
			90	48	14	40	M12
			90	50	14	40	M12

No. of teeth	pitch circle	tip circle	hub	pilot bore	bore	total	weight
	Ø	Ø	Ø	Ø	max.	length	approx
z	do	dk	dn	d1	d2	L	kg
Material steel/C45
8	49,8	57	31	12	18	45	0,31
9	55,7	62	37	12	23	45	0,44
10	61,6	69	42	12	26	45	0,59
11	67,6	75	47	16	29	50	0,81
12	73,6	82	53	16	32	50	1,02
13	79,6	88	59	16	36	50	1,25
14	85,6	94	65	16	40	50	1,46

15	91,6	100	71	16	44	50	1,74
16	97,6	105	77	20	48	50	2,03
17	103,7	112	83	20	51	50	2,36
18	109,7	118	89	20	56	50	2,70
19	115,7	124	95	20	60	50	3,07

20	121,8	130	100	20	63	50	3,43
21	127,8	136	100	20	63	50	3,69
22	133,9	142	100	20	63	50	3,97
23	139,9	149	110	20	65	50	4,51
24	145,9	154	110	20	65	50	4,81

25	152,0	160	120	20	76	50	5,41
26	158,0	166	120	20	76	50	5,73
27	164,1	173	120	20	76	50	6,08
28	170,1	178	120	20	76	50	6,43

30	182,3	191	120	20	76	50	7,19
32	194,4	204	130	20	80	50	8,00
34	206,5	215	130	20	80	50	8,86
35	212,5	221	130	20	80	50	9,31
36	218,6	227	130	25	80	50	9,71

38	230,7	239	130	25	80	50	10,78
40	242,8	252	130	25	80	50	11,71

Typ	Bauart	Zähnezahl	Dp	De	Df	Dm	F	L	d	Gewicht kg/St.
21T5/10-2	6F	10	16,05	15,05	20,0	8	15	21	4	0,012
21T5/12-2	6F	12	19,25	18,25	23,0	11	15	21	4	0,016
21T5/14-2	6F	14	22,45	21,45	25,0	13	15	21	4	0,019
21T5/15-2	6F	15	24,05	23,05	28,0	16	15	21	6	0,021
21T5/16-2	6F	16	25,06	24,60	32,0	18	15	21	6	0,025
21T5/18-2	6F	18	28,80	27,80	32,0	20	15	21	6	0,031
21T5/19-2	6F	19	30,40	29,40	36,0	22	15	21	6	0,036
21T5/20-2	6F	20	32,00	31,00	36,0	23	15	21	6	0,038
21T5/22-2	6F	22	35,15	34,15	38,0	24	15	21	6	0,054
21T5/24-2	6F	24	38,40	37,40	42,0	26	15	21	6	0,056
21T5/25-2	6F	25	39,95	38,95	44,0	26	15	21	6	0,058
21T5/26-2	6F	26	41,60	40,60	44,0	26	15	21	6	0,064
21T5/27-2	6F	27	43,20	42,20	48,0	30	15	21	8	0,070
21T5/28-2	6F	28	44,75	43,75	48,0	32	15	21	8	0,075
21T5/30-2	6F	30	47,95	46,95	51,0	34	15	21	8	0,081
21T5/32-2	6F	32	51,10	50,10	54,0	38	15	21	8	0,088
21T5/36-2	6F	36	57,45	56,45	64,0	38	15	21	8	0,114
21T5/40-2	6F	40	63,85	62,85	66,0	40	15	21	8	0,138
21T5/42-2	6F	42	67,00	66,00	70,0	40	15	21	8	0,165
21T5/44-0	6	44	70,20	69,20	–	45	15	21	8	0,200
21T5/48-0	6	48	76,55	75,55	–	50	15	21	8	0,307
21T5/60-0	6	60	95,65	94,65	–	65	15	21	8	0,480

Typ	Wirkdurchmesser	Außendurchmesser	für Buchse	MAX Ø	Gesamtbreite
SPA63-2	63	68,5	1008	25	35
SPA67-2	67	72,5	1108	28	35
SPA71-2	71	76,5	1108	28	35
SPA75-2	75	80,5	1108	28	35
SPA80-2	80	85,5	1210	32	35
SPA85-2	85	90,5	1210	32	35
SPA90-2	90	95,5	1610	42	35
SPA95-2	95	100,5	1610	42	35
SPA100-2	100	105,5	1610	42	35
SPA106-2	106	111,5	1610	42	35
SPA112-2	112	117,5	1610	42	35
SPA118-2	118	123,5	1610	42	35
SPA125-2	125	130,5	1610	42	35
SPA132-2	132	137,5	2012	50	35
SPA140-2	140	145,5	2012	50	35
SPA150-2	150	150,5	2012	50	35
SPA160-2	160	160,5	2012	50	35
SPA170-2	170	170,5	2012	50	35
SPA180-2	180	180,5	2012	50	35
SPA190-2	190	190,5	2012	50	35
SPA200-2	200	200,5	2517	50	45
SPA212-2	212	217,5	2517	50	45
SPA224-2	224	229,5	2517	50	45
SPA236-2	236	241,5	2517	50	45
SPA250-2	250	255,5	2517	50	45
SPA280-2	280	285,5	2517	50	45
SPA300-2	300	305,5	2517	50	45
SPA315-2	315	320,5	2517	50	45
SPA355-2	355	360,5	2517	50	45
SPA400-2	400	405,5	2517	50	45
SPA450-2	450	455,5	2517	50	45
SPA500-2	500	505,5	2517	60	45
SPA630-2	630	635,5	3020	75	51

Chain- no.	p mm	G mm	F mm	W mm	h4 mm	d4 mm	K mm
S52F1	38,400	23,0	57,5	80,0	16,0	8,7	8,7
CA557K1	41,400	22,0	50,8	72,0	15,9	8,7	8,7
CA550K1	41,400	22,0	52,5	76,2	12,7	8,3	10,0

Chain- no.	ANSI no.	pitch p mm	G mm	F1 mm	W mm	h4 mm	d4 mm	C mm	F2 mm	d5 mm
K208A	2040	25,400	19,1	25,4	39,6	9,1	3,4	11,1	20,5	5,5
K210A	2050	31,750	23,8	31,8	49,0	11,1	5,5	14,3	25,0	6,6
K212A	2060	38,100	28,6	42,9	67,8	14,7	5,5	17,5	32,9	9,2
K216A	2080	50,800	38,1	55,6	87,8	19,1	6,8	22,2	43,5	11,0
K220A	2100	63,500	47,6	66,6	107,5	23,4	9,2	28,6	50,4	13,0
K224A	2120	76,200	57,2	79,3	127,5	27,8	11,0

DIN	USA-AISI	C*	Si*	Mn*	P*	S*	Cr*	Ni*	N*	Mo*	Ti*
	~	max.	max.	max.	max.	max.			max.
1.4301	304	0,07	1,0	2,0	0,045	0,030	17,0 – 19,0	8,5 – 10,5	–	–	–
1.4401	316	0,07	1,0	2,0	0,045	0,030	16,5 – 18,5	10,5 – 13,5	–	2,0 – 2,5	–
1.4571	316Ti	0,08	1,0	2,0	0,045	0,030	16,5 – 18,5	10,5 – 13,5	–	2,0 – 2,5	5 x % C<0,8
1.4310	301	0,12	1,5	2,0	0,045	0,030	16,0 – 18,0	6,0 – 9,0	–	–	–

type	pitch (w) in mm	height (H) in mm	(O) in mm	weight approx in kg/Stück	load capacity in kg
RSK-6×60(*)-KHM	6	60	6,5	0,030	50
RSK-7×70(*)-KHM	7	70	7,5	0,047	75
RSK-8×80(*)-KHM	8	80	8	0,071	125
RSK-10×100(*)-KHM	10	100	12	0,130	200
RSK-11×120(*)-KHM	11	120	15,5	0,195	250

Type	Bore d min	Bore d max	Bush	H1	De	E (1)	F	D	N	S	H	H2	Weight hub I	Weight hub E	Max. Rpm (V=30 m/s) n. (min^-1)
SGT-T 28-38 TL	9	28	1108	23	65	20	30	65	15	2,5	66	–	0,43 Kg	0,43 Kg	8500
SGT-T 38-45 TL	9	28	1108	23	80	24	38	78	18	3,0	70	15	0,75 Kg	0,75 Kg	7100
SGT-T 42-55 TL	10	42	1610	26	95	26	46	94	20	3,0	78	16	1,00 Kg	1,03 Kg	6000
SGT-T 48-60 TL	10	42	1615	39	105	28	51	104	21	3,5	106	28	1,95 Kg	1,95 Kg	5600
SGT-T 55-70 TL	12	50	2012	33	120	30	60	118	22	4,0	96	20	2,06 Kg	2,06 Kg	4750
SGT-T 75-90 TL	16	60	2517	52	160	40	80	158	30	5,0	144	36	6,00 Kg	6,00 Kg	3550
