Material: Aluminium 6082 T6 UNI 9006/4

Typ Bauart Zähnezahl Dp De Df Dm F L d Gewicht kg/St.
36T5/10-2 6F 10 16,05 15,05 20,0 8 30 36 4 0,023
36T5/12-2 6F 12 19,25 18,25 23,0 11 30 36 4 0,031
36T5/14-2 6F 14 22,45 21,45 25,0 13 30 36 4 0,037
36T5/15-2 6F 15 24,05 23,05 28,0 16 30 36 6 0,041
36T5/16-2 6F 16 25,06 24,60 32,0 18 30 36 6 0,050
36T5/18-2 6F 18 28,80 27,80 32,0 20 30 36 6 0,061
36T5/19-2 6F 19 30,40 29,40 36,0 22 30 36 6 0,070
36T5/20-2 6F 20 32,00 31,00 36,0 23 30 36 6 0,076
36T5/22-2 6F 22 35,15 34,15 38,0 24 30 36 6 0,092
36T5/24-2 6F 24 38,40 37,40 42,0 26 30 36 6 0,109
36T5/25-2 6F 25 39,95 38,95 44,0 26 30 36 6 0,116
36T5/26-2 6F 26 41,60 40,60 44,0 26 30 36 6 0,121
36T5/27-2 6F 27 43,20 42,20 48,0 30 30 36 8 0,128
36T5/28-2 6F 28 44,75 43,75 48,0 32 30 36 8 0,142
36T5/30-2 6F 30 47,95 46,95 51,0 34 30 36 8 0,150
36T5/32-2 6F 32 51,10 50,10 54,0 38 30 36 8 0,176
36T5/36-2 6F 36 57,45 56,45 64,0 38 30 36 8 0,230
36T5/40-2 6F 40 63,85 62,85 66,0 40 30 36 8 0,276
36T5/42-2 6F 42 67,00 66,00 70,0 40 30 36 8 0,352
36T5/44-0 6 44 70,20 69,20 – 45 30 36 8 0,400
36T5/48-0 6 48 76,55 75,55 – 50 30 36 8 0,614
36T5/60-0 6 60 95,65 94,65 – 65 30 36 8 0,780

gearwheel module 1

gearwheel module 1

gearwheel module 1

gearwheel module 1

No. of teeth

tip circle

pitch circle

hub-

total-

pilot bore

weight

Ø

Ø

Ø

length

Ø

 approx

z

Dp

De

d

A

D

kg

12

14

12

9

25

5

0,01

13

15

13

10

25

5

0,02

14

16

14

10

25

5

0,20

15

17

15

12

25

6

0,03

16

18

16

13

25

6

0,04

17

19

17

14

25

8

0,04

18

20

18

15

25

8

0,04

19

21

19

15

25

8

0,04

20

22

20

16

25

8

0,04

21

23

21

16

25

8

0,04

22

24

22

18

25

8

 0,05
23

25

23

18

25

8

0,05

24

26

24

20

25

8

0,06

25

27

25

20

25

8

0,07

26

28

26

20

25

8

0,07

27

29

27

20

25

8

0,07

28

30

28

20

25

8

0,08

29

31

29

20

25

8

0,09

30

32

30

20

25

8

0,07

31

33

31

25

25

10

0,11

32

34

32

25

25

10

0,12

33

35

33

25

25

10

0,13

34

36

34

25

25

10

0,13

35

37

35

25

25

10

0,14

36

38

36

25

25

10

0,14

37

39

37

25

25

10

0,15

38

40

38

25

25

10

0,16

39

41

39

25

25

10

0,16

40

42

40

25

25

10

0,18

41

43

41

30

25

10

0,19

42

44

42

30

25

10

0,20

43

45

43

30

25

10

0,21

44

46

44

30

25

10

0,22

45

47

45

30

25

10

0,23

46

48

46

30

25

10

0,15

47

49

47

30

25

10

0,25

48

50

48

30

25

10

0,24

49

51

49

30

25

10

0,25

50

52

50

30

25

12

0,25

51

53

51

40

25

12

0,31

52

54

52

40

25

12

0,32

53

55

53

40

25

12

0,32

54

56

54

40

25

12

0,34

55

57

55

40

25

12

0,35

56

58

56

40

25

12

0,36

57

59

57

40

25

12

0,37

58

60

58

40

25

12

0,38

59

61

59

40

25

12

0,39

60

62

60

40

25

12

0,40

61

63

61

50

25

12

0,47

62

64

62

50

25

12

0,48

63

65

63

50

25

12

0,49

64

66

64

50

25

12

0,50

Stirnrad Modul 1

Leaf chains (European standard)

Light duty design (LL) acc. to DIN 8152

Pitch from 1/2″ (12.700 mm) to 3″ (76.200 mm)

leaf chain



Plate- Plate- Plate- Pin- Pin- breaking load breaking load weight
pitch combination height thickness dia. length standard Ø reached
Chain- p g s d2 l1 FB q
no. mm mm mm mm mm kN kN kg/m
max. max. max. max. min. approx
LL0822 12,700 2 x 2 10,6 1,3 4,45 7,6 17,890 20,40 0,35
LL0844 12,700 4 x 4 10,6 1,3 4,45 13,0 31,10 35,70 0,69
LL0866 12,700 6 x 6 10,6 1,3 4,45 18,2 44,50 50,90 1,00
LL0888 12,700 8 x 8 10,6 1,3 4,45 23,5 62,20 71,20 1,33
LL1022 15,875 2 x 2 13,7 1,6 5,08 9,2 22,30 25,50 0,54
LL1044 15,875 4 x 4 13,7 1,6 5,08 15,8 44,50 51,00 1,06
LL1066 15,875 6 x 6 13,7 1,6 5,08 22,1 66,70 76,30 1,57
LL1088 15,875 8 x 8 13,7 1,6 5,08 28,8 89,00 101,90 2,10
LL1222 19,050 2 x 2 16,0 1,9 5,72 10,4 28,90 33,20 0,73
LL1244 19,050 4 x 4 16,0 1,9 5,72 17,9 57,80 66,40 1,44
LL1266 19,050 6 x 6 16,0 1,9 5,72 25,4 86,70 99,70 2,15
LL1288 19,050 8 x 8 16,0 1,9 5,72 32,9 115,60 132,90 2,84
LL1622 25,400 2 x 2 21,0 3,1 8,28 17,2 58,00 66,70 1,52
LL1644 25,400 4 x 4 21,0 3,1 8,28 29,6 144,00 164,60 2,90
LL1666 25,400 6 x 6 21,0 3,1 8,28 42,4 200,00 230,00 4,30
LL1688 25,400 8 x 8 21,0 3,1 8,28 55,4 288,00 331,20 5,71
LL2022 31,750 2 x 2 26,4 3,7 10,19 20,1 95,00 109,20 2,33
LL2044 31,750 4 x 4 26,4 3,7 10,19 33,8 190,00 218,50 4,40
LL2066 31,750 6 x 6 26,4 3,7 10,19 50,1 285,00 324,60 6,79
LL2088 31,750 8 x 8 26,4 3,7 10,19 65,4 380,00 435,10 8,75
LL2422 38,100 2 x 2 33,4 5,0 14,63 28,4 170,00 195,50 4,47
LL2444 38,100 4 x 4 33,4 5,0 14,63 46,3 340,00 380,80 8,22
LL2466 38,100 6 x 6 33,4 5,0 14,63 66,4 510,00 571,20 12,22
LL2488 38,100 8 x 8 33,4 5,0 14,63 86,6 680,00 775,20 16,30
LL2822 44,450 2 x 2 37,1 6,0 15,90 32,2 200,00 224,00 5,10
LL2844 44,450 4 x 4 37,1 6,0 15,90 56,4 400,00 448,00 9,90
LL2866 44,450 6 x 6 37,1 6,0 15,90 80,6 600,00 672,00 14,60
LL2888 44,450 8 x 8 37,1 6,0 15,90 105,2 800,00 896,00 19,40
LL3222 50,800 2 x 2 42,0 6,0 17,81 33,2 260,00 291,20 5,80
LL3244 50,800 4 x 4 42,0 6,0 17,81 57,4 520,00 582,40 11,40
LL3266 50,800 6 x 6 42,0 6,0 17,81 81,6 780,00 873,60 16,90
LL3288 50,800 8 x 8 42,0 6,0 17,81 105,0 1050,00 1176,00 24,00
LL4022 63,500 2 x 2 52,8 8,3 22,89 44,7 360,00 403,20 10,30
LL4044 63,500 4 x 4 52,8 8,3 22,89 77,9 780,00 873,60 20,00
LL4066 63,500 6 x 6 52,8 8,3 22,89 111,1 1080,00 1209,60 29,50
LL4088 63,500 8 x 8 52,8 8,3 22,89 145,5 1560,00 1747,20 39,10
LL4822 76,200 2 x 2 63,9 10,3 29,24 56,1 560,00 627,20 18,50
LL4844 76,200 4 x 4 63,9 10,3 29,24 97,4 1120,00 1554,40 35,70
LL4866 76,200 6 x 6 63,9 10,3 29,24 138,9 1168,00 1308,10 53,00
LL4888 76,200 8 x 8 63,9 10,3 29,24 182,4 2240,00 2508,80 70,40





No. of teeth

pitch circle

 tip circle

hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

















8

33,18

37,2

21

8

13

14

0,04

9

37,13

41,0

25

8

16

14

0,06

10

41,10

45,0

28

8

18

14

0,07

11

45,10

49,0

31

8

20

16

0,10

12

49,10

53,0

35

8

22

16

0,13

13

53,10

57,0

39

8

25

16

0,16

14

57,10

62,0

43

8

27

16

0,19

15

91,10

66,0

47

8

29

16

0,23

16

65,10

70,0

50

10

30

18

0,29

17

69,10

74,0

50

10

30

18

0,30

18

73,10

78,0

50

10

30

18

0,31

19

77,20

82,0

50

10

30

18

0,32

20

81,20

86,0

50

10

30

18

0,33

21

85,20

90,0

60

12

38

20

0,48

22

89,20

94,0

60

12

38

20

0,49

23

93,30

98,0

60

12

38

20

0,51

24

98,30

102,0

60

12

38

20

0,52

25

101,30

106,0

60

12

38

20

0,53

26

105,4

110,0

70

16

45

20

0,67

27

109,4

114,0

70

16

45

20

0,69

28

113,40

118,0

70

16

45

20

0,70

29

117,50

122,0

70

16

45

20

0,72

30

121,50

126,0

70

16

45

20

0,74

31

125,50

130,0

70

16

45

20

0,75

32

129,60

134,0

70

16

45

20

0,77

33

133,60

139,0

70

16

45

20

0,79

34

137,60

143,0

70

16

45

20

0,81

35

141,70

147,0

70

16

45

20

0,83

36

145,70

151,0

70

16

45

20

1,00

37

149,70

155,0

70

16

45

25

1,02

38

153,80

159,0

70

16

45

25

1,04

39

157,80

163,0

70

16

45

25

1,06

40

161,90

167,0

70

16

45

25

1,09

Material: Grauguß

für Keilriemen 22mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPC250-10 250 259,6 4040 100 264
SPC280-10 280 289,6 4040 100 264
SPC300-10 300 309,6 4545 110 264
SPC315-10 315 324,6 4545 110 264
SPC355-10 355 364,6 4545 110 264
SPC375-10 375 384,6 4545 110 264
SPC400-10 400 409,6 5050 125 264
SPC450-10 450 459,6 5050 125 264
SPC500-10 500 509,6 5050 125 264
SPC560-10 560 569,6 5050 125 264
SPC630-10 630 639,6 5050 125 264
SPC710-10 710 719,6 5050 125 264
SPC800-10 800 809,6 5050 125 264
SPC1000-10 1000 1009,6 5050 125 264
SPC1250-10 1250 1259,6 5050 125 264

Taper Keilriemenscheibe SPA vierrillig

Taper Keilriemenscheibe SPA vierrillig

Material der Taper Keilriemenscheibe SPA vierrillig: Grauguß

Die Taper Keilriemenscheibe SPA vierrillig sind geeignet für Keilriemen 12,7 mm bzw. 13 mm

Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPA90-4 90 95,5 1615 42 65
SPA95-4 95 100,5 1615 42 65
SPA100-4 100 105,5 1615 42 65
SPA106-4 106 111,5 2012 50 65
SPA112-4 112 117,5 2012 50 65
SPA118-4 118 123,5 2012 50 65
SPA125-4 125 130,5 2012 50 65
SPA132-4 132 137,5 2517 60 65
SPA140-4 140 145,5 2517 60 65
SPA150-4 150 150,5 2517 60 65
SPA160-4 160 160,5 2517 60 65
SPA170-4 170 170,5 2517 60 65
SPA180-4 180 180,5 2517 60 65
SPA190-4 190 190,5 2517 60 65
SPA200-4 200 200,5 3020 75 65
SPA212-4 212 217,5 3020 75 65
SPA224-4 224 229,5 3020 75 65
SPA236-4 236 241,5 3020 75 65
SPA250-4 250 255,5 3020 75 65
SPA280-4 280 280,5 3020 75 65
SPA315-4 315 320,5 3020 75 65
SPA355-4 355 360,5 3020 75 65
SPA400-4 400 405,5 3020 75 65
SPA450-4 450 455,5 3020 75 65
SPA500-4 500 505,5 3020 75 65
SPA560-4 560 565,5 3535 90 89
SPA630-4 630 635,5 3535 90 89
SPA800-4 800 805,5 3535 90 89
SPA1000-4 1000 1005,5 4040 100 102

Taper Keilriemenscheibe SPA vierrillig

Material: Grauguß

für Keilriemen 9,7 mm bzw. 10 mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPZ80-4 80 84 1210 32 52
SPZ85-4 85 89 1610 42 52
SPZ90-4 90 94 1610 42 52
SPZ95-4 95 99 1610 42 52
SPZ100-4 100 104 1610 42 52
SPZ106-4 106 110 1610 42 52
SPZ112-4 112 116 2012 50 52
SPZ118-4 118 122 2012 50 52
SPZ125-4 125 129 2012 50 52
SPZ132-4 132 136 2012 50 52
SPZ140-4 140 144 2012 50 52
SPZ150-4 150 154 2517 60 52
SPZ160-4 160 164 2517 60 52
SPZ170-4 170 174 2517 60 52
SPZ180-4 180 184 2517 60 52
SPZ190-4 190 194 2517 60 52
SPZ200-4 200 204 2517 60 52
SPZ224-4 224 228 2517 60 52
SPZ250-4 250 254 2517 60 52
SPZ280-4 280 284 2517 60 52
SPZ315-4 315 319 2517 60 52
SPZ355-4 355 359 2517 60 52
SPZ400-4 400 404 2517 60 52
SPZ450-4 450 454 3020 75 52
SPZ500-4 500 504 3020 75 52
SPZ630-4 630 634 3020 75 76
SPZ800-4 800 804 3020 75 76

Material: Grauguß

für Keilriemen 16,3 mm bzw. 17 mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPB125-4 125 132 2012 50 82
SPB132-4 132 139 2012 50 82
SPB140-4 140 147 2517 60 82
SPB150-4 150 157 2517 60 82
SPB160-4 160 167 2517 60 82
SPB170-4 170 177 2517 60 82
SPB180-4 180 187 2517 60 82
SPB190-4 190 197 2517 60 82
SPB200-4 200 207 3020 75 82
SPB212-4 212 219 3020 75 82
SPB224-4 224 231 3020 75 82
SPB236-4 236 243 3020 75 82
SPB250-4 250 257 3020 75 82
SPB280-4 280 287 3020 75 82
SPB300-4 300 307 3020 75 89
SPB315-4 315 322 3535 90 89
SPB335-4 335 342 3535 90 89
SPB355-4 355 362 3535 90 89
SPB400-4 400 407 3535 90 89
SPB450-4 450 457 3535 90 89
SPB500-4 500 507 3535 90 89
SPB560-4 560 567 3535 90 89
SPB630-4 630 637 3535 90 89
SPB710-4 710 717 3535 90 89
SPB800-4 800 807 4040 100 102
SPB900-4 900 907 4040 100 102
SPB1000-4 1000 1007 4040 100 102
SPB1250-4 1250 1257 4545 100 114

Kettenrad_triplex

ISO-No.: 12B-3 (3/4“ x 7/16“)
pitch: 19,05 mm
inner width: 11,68 mm
Roller-diameter: 12,07 mm

Tooth width bf3 49,8 mm
ba 2 mm (radius width)
rx 19 mm (min. tooth radius)

No. of teeth pitch circle tip circle hub pilot bore bore total weight
Ø Ø Ø Ø max. length approx
z d0 dk dn d1 d2 L kg
  Material steel/C45
8 49,8 57 31 16 20 65 0,45
9 55,7 62 37 16 23 65 0,64
10 61,6 69 42 16 27 65 0,86
11 67,6 75 47 20 29 70 1,09
12 73,6 82 53 20 32 70 1,39
13 79,6 88 59 20 36 70 1,72
14 85,6 94 65 20 41 70 2,08
15 91,6 100 71 20 44 70 2,47
16 97,6 106 77 20 47 70 2,89
17 103,7 112 83 20 52 70 3,34
18 109,7 118 89 20 55 70 3,83
19 115,7 125 95 20 58 70 4,35
20 121,8 130 100 20 64 70 4,87
21 127,8 136 100 20 64 70 5,20
22 133,9 142 100 20 64 70 5,65
23 139,9 149 110 20 66 70 6,38
24 145,9 154 110 20 66 70 6,87
25 152,0 160 120 20 75 70 7,77
26 158,0 166 120 20 75 70 8,21
27 164,1 173 120 20 75 70 8,77
28 170,1 178 120 20 75 70 9,35
29 176,2 184 120 20 75 70 9,96
30 182,3 191 120 20 75 70 10,59
31 188,3 196 130 25 80 70 11,55
32 194,4 204 130 25 80 70 12,22
33 200,4 209 130 25 80 70 12,92
34 206,5 215 130 25 80 70 13,64
35 212,5 221 130 25 80 70 14,38
36 218,6 227 130 25 80 70 15,14
37 224,6 233 130 25 80 70 15,93
38 230,7 239 130 25 80 70 16,73
39 236,7 245 130 25 80 70 17,57
40 242,8 252 130 25 80 70 18,42
material: GG-22
38 230,7 239 100 31 64 60 10,00
45 273,1 283 100 31 64 60 13,30
57 345,8 354 100 31 64 63 15,25
76 461,0 470 110 34 66 67 27,20
95 576,2 586 125 34 77 70 36,40
114 691,4 701 125 34 77 80 41,10

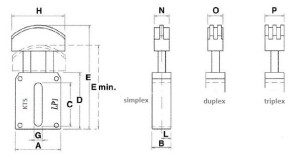

Kettenradsatz Dreifach

Kettenradsatz Dreifach

Der Kettenradsatz dreifach Typ KS ist mit einem hochwertigen Kugellager ausgerüstet.
Die Schraube mit Muttern sowie das Kettenrad vom Kettenradsatz Dreifach sind verzinkt.

Kettenradsatz Dreifach Typ Zähnezahl ØA B C D E Gewicht in kg passend zu
KRS06B-3-15-10 15 45,81 29,4 5,7 M10 60 0,25 TE4
KRS08B-3-15-12 15 61,08 40,0 7,2 M12 80 0,50 TE5
KRS10B-3-15-12 15 76,36 45,2 9,1 M12 80 0,95 TE5
KRS10B-3-15-20 15 76,36 48,2 9,1 M20 120 1,25 TE6
KRS12B-3-15-20 15 91,63 54,0 11,5 M20 120 1,50 TE6 – TE7
KRS16B-3-13-20 13 106,14 78,8 16,2 M20 120 2,90 TE7 – TE8
KRS20B-3-13-20 13 132,67 88,0 18,5 M20 140 5,20 TE7 – TE8
KRS24B-3-11-20 11 135,23 111,8 24,1 M20 160 6,20 TE7 – TE8

Kettenradsatz Dreifach

The KS set of sprockets is fitted with a high-quality ball bearing. The screw and nut as well as the sprocket are zinc-plated.



Typ Zähnezahl ØA B C D E Gewicht in kg passend zu
KRS06B-3-15-10 15 45,81 29,4 5,7 M10 60 0,25 TE4
KRS08B-3-15-12 15 61,08 40,0 7,2 M12 80 0,50 TE5
KRS10B-3-15-12 15 76,36 45,2 9,1 M12 80 0,95 TE5
KRS10B-3-15-20 15 76,36 48,2 9,1 M20 120 1,25 TE6
KRS12B-3-15-20 15 91,63 54,0 11,5 M20 120 1,50 TE6 – TE7
KRS16B-3-13-20 13 106,14 78,8 16,2 M20 120 2,90 TE7 – TE8
KRS20B-3-13-20 13 132,67 88,0 18,5 M20 140 5,20 TE7 – TE8
KRS24B-3-11-20 11 135,23 111,8 24,1 M20 160 6,20 TE7 – TE8

Der Kettenradsatz Typ KS ist mit einem hochwertigen Kugellager ausgerüstet.
Die Schraube mit Muttern sowie das Kettenrad sind verzinkt.

Typ Zähnezahl ØA B C D E Gewicht in kg passend zu
KRS06B-3-15-10 15 45,81 29,4 5,7 M10 60 0,25 TE4
KRS08B-3-15-12 15 61,08 40,0 7,2 M12 80 0,50 TE5
KRS10B-3-15-12 15 76,36 45,2 9,1 M12 80 0,95 TE5
KRS10B-3-15-20 15 76,36 48,2 9,1 M20 120 1,25 TE6
KRS12B-3-15-20 15 91,63 54,0 11,5 M20 120 1,50 TE6 – TE7
KRS16B-3-13-20 13 106,14 78,8 16,2 M20 120 2,90 TE7 – TE8
KRS20B-3-13-20 13 132,67 88,0 18,5 M20 140 5,20 TE7 – TE8
KRS24B-3-11-20 11 135,23 111,8 24,1 M20 160 6,20 TE7 – TE8

No. of teeth pitch circle tip circle hub pilot bore
 bore total weight
Ø Ø Ø Ø max. length approx
z do dk dn d1 d2 L kg
 Material steel/C45
8 41,48 47 25 12 15 40 0,19
9 46,42 53 30 12 17 40 0,27
10 51,40 58 35 12 20 40 0,30
11 56,30 63 39 14 23 40 0,49
12 61,30 68 44 14 26 40 0,55
13 66,30 73 49 14 30 40 0,68
14 71,30 78 54 14 34 40 0,82
15 76,40 83 59 14 37 40 0,97
16 81,40 88 64 16 40 45 1,26
17 86,40 93 69 16 43 45 1,46
18 91,40 98 74 16 46 45 1,67
19 96,50 103 79 16 49 45 1,90
20 101,50 108 84 16 52 45 2,14
21 106,50 113 85 16 53 45 2,27
22 111,60 118 90 16 46 45 2,54
23 116,60 123 95 16 60 45 2,82
24 121,60 128 100 16 63 45 3,11
25 126,70 134 105 16 66 45  3,15
26 131,70 139 110 20 68  45  3,74
27 136,75 144 110 20 68  45  3,94
28 141,78 149 115 20 72  45  4,28
29 146,83 154 115 20 72  45  4,50
30 151,90 159 120 20 75 45 4,87
31 156,92 164  120 20  75 45 5,10
32 161,95 169 120 20 75 45 5,34
33 167,00 175 120 20 75 45 5,59
34 172,05 179 120 20 75 45 5,84
35 177,10 184 120 20 75 45 6,11
36 182,15 189 120 20 75 45 6,38
37 187,20 194 120 20 75 45 6,66
38 192,24 199 120 20 75 45 6,95
39 197,29 204 120 20 75 45 7,25
40 202,34 209 120 20 75 45 7,55
material: GG-22
38 192,20 200 100 29 63 50 6,10
45 227,60 235 100 29 63 50 7,26
57 288,20 296 100 29 55 56 8,73
76 384,20 392 100 29 55 63 13,62
95 480,10 488 110 29 60 63 18,21
114 576,13 584 125 29 70 70 20,25



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 41,48 47,0 10 0,15
9 46,42 52,6 10 0,21
10 51,40 57,5 10 0,27
11 56,30 63,0 12 0,34
12 61,30 68,0 12 0,42
13 66,30 73,0 12 0,51
14 71,30 78,0 12 0,60
15 76,40 83,0 12 0,70
16 81,40 88,0 12 0,82
17 86,40 93,0 12 0,94
18 91,40 98,3 12 1,06
19 96,50 103,3 12 1,20
20 101,50 108,4 12 1,34
21 106,50 113,4 16 1,48
22 111,60 118,0 16 1,64
23 116,60 123,4 16 1,80
24 121,60 128,3 16 1,98
25 126,70 134,0 16 2,17
26 131,70 139,0 16 2,33
27 136,70 144,0 16 2,53
28 141,80 148,7 16 2,74
29 146,80 153,8 16 2,96
30 151,90 158,8 16 3,18
31 156,90 163,9 20 3,41
32 162,00 168,9 20 3,66
33 167,00 174,5 20 3,90
34 172,10 179,0 20 4,16
35 177,10 184,1 20 4,42
36 182,10 189,1 20 4,70
37 187,20 194,2 20 4,98
38 192,20 199,2 20 5,26
39 197,20 204,2 20 5,56
40 202,34 209,3 20 5,87
41 207,39 214,8 20 6,17
42 212,44 229,9 20 6,46
43 217,49 224,9 20 6,80
44 222,53 230,0 20 7,13
45 227,58

0,

 235,0 20 7,47
46 232,63 240,1 25 7,83
47 237,68 245,1 25 8,19
48 242,73 250,2 25 8,55
49 247,78 255,2 25 8,94
50 252,82 260,3 25 9,32
51 257,87 265,3 25 9,72
52 262,92 270,4 25 10,11
53 267,97 275,4 25 10,52
54 273,03 280,5 25 10,94
55 278,08 285,5 25 11,36
56 283,13 290,6 25 11,80
57 288,18 296,0 25 12,24
58 293,23 300,7 25 12,68
59 298,27 305,7 25 13,15
60 303,32 310,8 25 13,61
62 313,43 321,4 25 14,56
64 323,53 331,5 25 15,56
65 328,58 336,5 25 16,05
66 333,63 341,6 25 16,57
68 343,74 351,7 25 17,67
70 353,84 361,8 25 18,70
72 363,95 371,9 25 19,81
75 379,09 387,1 25 21,54
76 384,16 392,1 25 22,14
78 394,25 402,2 25 23,50
80 404,35 412,3 25 24,60
85 429,20 437,6 30 28,00
90 454,88 462,8 30 31,25
95 480,14 488,5 30 34,90
100 505,40 513,4 30 38,75
110 555,92 563,9 30 17,46
114 576,13 584,1 30 50,60
120 606,44 614,8 30 56,16
125 631,71 639,7 30 61,00

No. of teeth pitch circle tip circle hub-dia. total length for
d do ND L bush
13 79,59 87,5 60 25 1210
14 85,61 93,6 70 25 1610
15 91,63 99,8 70 25 1610
16 97,65 105,5 75 25 1610
17 103,67 111,5 76 25 1610
18 109,71 118,0 90 32 2012
19 115,75 124,2 90 32 2012
20 121,78 129,7 90 32 2012
21 127,82 136,0 102 45 2517
22 133,86 141,8 102 45 2517
23 139,90 149,0 108 45 2517
24 145,94 153,9 108 45 2517
25 152,00 160,0 108 45 2517
26 158,04 165,9 108 45 2517
27 164,00 172,3 108 45 2517
28 170,13 178,0 108 45 2517
30 182,25 190,5 108 45 2517
38 230,69 239,0 108 45 2517
Material: cast iron (GG-22)
45 273,10 282,5 108 45 2517
57 345,81 355,4 108 45 2517
76 460,99 469,9 108 45 2517
95 576,17 585,1 108 45 2517
114 691,36 700,6 108 64 2525

The suitable Taper-bushes you will find here.

… Designation acc. to DIN



link type A

outer link

also: rivetting link
outer link
a-1
link type B

inner link
inner link
b-1
link type C

double offset link
double offset link
c_1
link type E

connecting link with spring clip
CL spring clip
e_1
link type L

offset link
offset link
l_1
link type S

connecting link with cotter
CL with cotter pin
s_1

Older DIN sheets and technical documents also refer to the following designs and designations:

(this types are rarely used today and are thus no longer included in the DIN standard range)

simplex roller chain
inner width roller- pin- plate plate- pin- total- breaking- weight
pitch inner link dia. dia. height thickness length length load
 inner/outer
Chain ANSI p b1 d1 d2 g s l 1 a FB q
No. No. mm mm mm mm mm mm mm mm kN kg / m
min. max. max. max. max. max. max. min. ca.
*04C-1 *25-1 6,350 3,18 3,3 2,31 6,0 0,8 7,9 8,4 3,5 0,15
*06C-1 *35-1 9,525 4,77 5,08 3,58 9,0 1,3 12,4 13,2 7,9 0,33
08A-1 40-1 12,7 7,85 7,95 3,96 12,0 1,5 16,6 17,8 14,1 0,62
085-1 41- 1 12,7 6,25 7,77 3,58 9,9 1,3 13,8 15,0 6,67 0,41
10A-1 50-1 15,875 9,4 10,16 5,08 15,1 2,0 20,7 22,2 22,2 1,02
12A-1 60-1 19,05 12,57 11,91 5,94 18,0 2,4 25,9 27,7 31,8 1,50
16A-1 80-1 25,4 15,75 15,88 7,92 24,0 3,3 32,7 35,0 56,7 2,60
20A-1 100-1 31,75 18,9 19,05 9,53 30,0 4,0 40,4 44,7 88,5 3,91
24A-1 120-1 38,1 25,22 22,23 11,1 35,7 4,8 50,3 54,3 127,0 5,62
28A-1 140-1 44,45 25,22 25,4 12,7 41,0 5,6 54,4 59,0 172,4 7,50
32A-1 160-1 50,8 31,55 28,58 14,27 47,8 6,4 64,8 69,6 226,8 10,10
36A-1 180-1 57,15 35,48 35,71 17,46 53,6 7,2 72,8 78,6 280,2 13,45
40A-1 200-1 63,5 37,85 39,68 19,85 60,0 8,0 80,3 87,2 353,8 16,15
48A-1 240-1 76,2 47,35 47,63 23,81 72,4 9,5 95,5 103,0 510,3 23,20











No. of teeth pitch circle tip circle hub-dia. total length for
z d do ND L bush
13 106,12 117,0 73 25 1610
15 122,17 133,0 76 25 1610
17 138,22 149,0 90 32 2012
19 154,33 165,2 108 45 2517
21 170,43 181,2 110 45 2517
23 186,53 197,5 110 45 2517
25 202,66 213,5 110 45 2517
27 218,79 229,6 110 45 2517
30 243,00 254,0 140 51 3020

The suitable Taper-bushes you will find here.

kettenradscheibe dreifach



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 66,37 77,0 20 1,13
9 74,27 85,0 20 1,56
10 82,19 93,0 20 2,05
11 90,14 99,5 20 2,53
12 98,14 109,0 20 3,15
13 106,12 117,0 20 3,84
14 114,15 125,0 20 4,59
15 122,17 133,0 20 5,40
16 130,20 141,0 30 6,16
17 138,22 149,0 30 7,11
18 146,28 157,0 30 8,11
19 154,33 165,2 30 9,18
20 162,38 173,2 30 10,31
21 170,43 181,2 30 11,51
22 178,48 189,3 30 12,77
23 186,53 197,5 30 14,10
24 194,59 205,5 30 14,49
25 202,66 213,5 30 16,94
26 210,72 221,6 30 18,33
27 218,79 229,6 30 19,91
28 226,85 237,7 30 21,55
29 234,92 245,8 30 23,26
30 243,00 254,0 30 25,04
31 251,08 262,0 30 26,88
32 259,13 270,0 30 28,78
33 267,21 278,5 30 30,75
34 275,28 287,0 30 32,78
35 283,36 296,2 30 34,88
36 291,44 304,6 30 37,04
37 299,51 312,6 30 39,30
38 307,59 320,7 30 41,56
39 315,67 328,8 30 43,99
40 323,73 336,9 30 46,42
41 331,82 345,0 30 48,88
42 339,90 353,0 30 51,34
44 356,06 369,1 30 56,63
45 364,12 377,1 30 59,36
46 372,21 385,2 30 62,17
47 380,29 393,2 30 65,07
48 388,36 401,3 30 67,97
49 396,44 409,3 30 70,99
50 404,52 417,4 30 74,01
51 412,60 425,5 40 77,00
52 420,67 433,6 40 79,98
53 428,75 441,7 40 83,29
54 436,85 448,3 40 86,60
55 444,93 457,9 40 89,92
57 461,07 474,000,1 40 96,87
58 469,16 482,1 40 100,51
59 477,24 490,2 40 104,15
60 485,32 498,3 40 107,78
64 517,65 530,7 40 117,51
65 525,73 538,8 40 127,24
66 533,80 546,8 40 129,20
68 549,98 562,9 40 138,76
70 566,14 579,2 40 148,31
72 582,32 595,4 40 157,18
75 606,55 619,7 40 173,39
76 614,65 627,0 40 175,70
78 630,80 643,3 40 185,48
80 646,96 660,0 40 195,25
85 687,40 699,9 40 221,13
90 727,81 740,3 40 248,61
95 768,22 781,1 40 277,70
100 808,63 821,1 40 292,32
110 889,48 902,0 40 357,05
114 921,81 934,3 40 402,85
120 970,33 982,8 40 446,23
125 1010,73 1023,2 40 485,90

kettenradscheibe
No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 33,18 37,2 8 0,02
9 37,13 41,0 8 0,03
10 41,10 45,0 8 0,04
11 45,10 49,0 8 0,05
12 49,10 53,0 8 0,05
13 53,10 57,0 8 0,06
14 57,10 62,0 8 0,08
15 91,10 66,0 8 0,09
16 65,10 70,0 8 0,10
17 69,10 74,0 8 0,12
18 73,10 78,0 8 0,13
19 77,20 82,0 8 0,15
20 81,20 86,0 8 0,16
21 85,20 90,0 8 0,18
22 89,20 94,0 10 0,20
23 93,30 98,0 10 0,22
24 98,30 102,0 12 0,24
25 101,30 106,0 12 0,26
26 105,40 110,0 12 0,28
27 109,40 114,0 12 0,30
28 113,40 118,0 12 0,33
29 117,50 122,0 12 0,35
30 121,50 126,0 12 0,38
31 125,50 130,0 12 0,40
32 129,60 134,0 12 0,43
33 133,60 139,0 12 0,46
34 137,60 143,0 12 0,49
35 141,70 147,0 12 0,52
36 145,70 151,0 16 0,55
37 149,70 155,0 16 0,58
38 153,80 159,0 16 0,62
39 157,80 163,0 16 0,65
40 161,87 166,8 16 0,68
41 165,91 171,4 16 0,72
42 169,95 175,4 16 0,76
43 173,99 179,7 16 0,80
44 178,03 183,8 16 0,83
45 182,07 188,0 16 0,87
46 186,10 192,1 20 0,91
47 190,14 196,2 20 0,95
48 194,18 200,3 20 0,99
49 198,22 204,3 20 1,04
50 202,26 208,3 20 1,08
51 206,30 212,1 20 1,12
52 210,34 216,1 20 1,17
53 214,37 220,2 20 1,22
54 218,43 224,1 20 1,26
55 222,46 228,1 20 1,31
56 226,50 232,2 20 1,36
57 230,54 236,4 20 1,41
58 234,58 240,5 20 1,46
59 238,62 244,5 20 1,51
60 242,66 248,6 20 1,57
62 250,75 256,9 20 1,63
64 258,82 265,1 20 1,80
65 262,86 269,0 20 1,85
66 266,90 273,0 25 1,92
68 274,99 281,0 25 2,02
70 283,07 289,0 25 2,14
72 291,16 297,2 25 2,27
76 307,33 313,3 25 2,54
78 315,40 321,4 25 2,71
80 323,48 329,4 25 2,82
85 343,69 349,0 25 3,19
90 363,90 369,9 25 4,51
100 404,31 410,3 25 5,83
110 444,74 450,7 25 6,90
114 460,90 466,9 25 7,49
120 485,16 491,2 25 8,38
125 505,37 511,3 25 9,06

No. of teeth pitch circle tip circle hub pilot bore bore total weight
Ø Ø Ø Ø max. length approx
Material steel/C45 do dk dn d1 d2 L kg
12 98,1 109,0 72 20 45 70 2,60
13 106,1 117,0 80 20 47 70 3,18
14 114,1 125,0 88 20 52 70 3,82
15 122,2 133,0 96 20 58 70 4,51
16 130,2 141,0 104 20 60 70 5,17
17 138,2 149,0 112 20 64 70 5,98
18 146,3 157,0 120 20 64 70 6,84
19 154,3 165,0 128 20 64 70 7,76
20 162,4 173,0 130 20 70 70 8,52
21 170,4 181,0 130 25 70 70 9,24

kettenrad din8187

No. of teeth

pitch circle

tip circle

hub

pilot bore

total

weight

Ø

Ø

Ø

Ø

 length

approx

z

d0

dk

dn

d1

L

kg

Material steel/C45

10

61,6

 71,5 42 12 30 0,40

11

67,6

 77,5 45 12 30 0,52

12

73,6

 83,5 45 12 30 0,67

13

79,6

 89,5 60 14 35 0,83

14

85,6

 95,5 60 14 35 1,00

15

91,6

 101,5 60 14 35 1,17

16

97,6

 107,5 75 16 35 1,34

17

103,7

 113,6 75 16 35 1,54

18

109,7

 119,6 75 16 35 1,65

19

115,7

 125,6 80 16 35 1,71

20

121,8

 131,7 80 16 35 1,82

21

127,8

 137,7 80 16 35 2,37

22

133,9

 143,8 90 20 40 2,45

23

139,9

 149,8 90 20 40 2,56

24

145,9

 155,8 90 20 40 2,73

25

152,0

 161,9 90 20 40 2,80

26

158,0

 167,9 90 20 40 3,09

27

164,1

 173,9 90 20 40 3,30

28

170,1

 180,0 95 20 40 3,40

30

182,3

 192,1 95 20 40 3,65

The suitable chain for these sprockets you will find here.



kettenrad_einbaufertig
technical details pre-finished sprockets 16B-1:
  • ISO-No.: 16 B-1 (1“ x 17,02mm)
  • pitch: 25,4 mm
  • inner width: 17,02 mm
  • roller-dia.:15,88 mm
  • tooth width: bf1 16,2 mm
  • ba 2,5 mm (radius width)
  • rx 26 mm (min. tooth radius)
  • hardened teeth (45-55 HRC)
  • keyway acc. to DIN 6885/1
  • 1 x screw bore on keyway + 1 x screw bore 90°

sprockets 16B-1

 pitch circle

tip circle

hub

 bore

width of keyway

acc. to DIN6885/1

total

 screw-type

No. of teeth

Ø

Ø

Ø

Ø

   length

z

d0

dk

d

 D

b

 H

Material Stahl/C45
11 90,14 99,5 61 25 8 40 M6
61 28 8 40 M6
61 30 8 40 M6
61 32 10 40 M8
61 35 10 40 M8
65 38 10 40 M8
67 40 12 40 M10
69* 42 12 40 M10
12 98,14 109,0 69 25 8 40 M6
69 28 8 40 M6
69 30 8 40 M6
69 32 10 40 M8
69 35 10 40 M8
69 38 10 40 M8
69 40 12 40 M10
69 42 12 40 M10
13 106,12 117,0 78 25 8 40 M6
78 28 8 40 M6
78 30 8 40 M6
78 32 10 40 M8
78 35 10 40 M8
78 38 10 40 M8
78 40 12 40 M10
78 42 12 40 M10
78 45 14 40 M12
78 48 14 40 M12
82 50 14 40 M12
14 114,15 125,0 84 25 8 40 M6
84 28 8 40 M6
84 30 8 40 M6
84 32 10 40 M8
84 35 10 40 M8
84 38 10 40 M8
84 40 12 40 M10
84 42 12 40 M10
84 45 14 40 M12
84 48 14 40 M12
84 50 14 40 M12
15 122,17 133,0 92 25 8 40 M6
92 28 8 40 M6
92 30 8 40 M6
92 32 10 40 M8
92 35 10 40 M8
92 38 10 40 M8
92 40 12 40 M10
92 42 12 40 M10
92 45 14 40 M12
92 48 14 40 M12
92 50 14 40 M12
16 130,20 141,0 100 25 8 45 M6
100 28 8 45 M6
100 30 8 45 M6
100 32 10 45 M8
100 35 10 45 M8
100 38 10 45 M8
100 40 12 45 M10
100 42 12 45 M10
100 45 14 45 M12
100 48 14 45 M12
100 50 14 45 M12
17 138,22 149,0 100 25 8 45 M6
100 28 8 45 M6
100 30 8 45 M6
100 32 10 45 M8
100 35 10 45 M8
100 38 10 45 M8
100 40 12 45 M10
100 42 12 45 M10
100 45 14 45 M12
100 48 14 45 M12
100 50 14 45 M12
18 146,28 157,0 100 25 8 45 M12
100 28 8 45 M6
100 30 8 45 M6
100 32 10 45 M8
100 35 10 45 M8
100 38 10 45 M8
100 40 12 45 M10
100 42 12 45 M10
100 45 14 45 M12
100 48 14 45 M12
100 50 14 45 M12
19 154,33 165,2 100 25 8 45 M6
100 28 8 45 M6
100 30 8 45 M6
100 32 10 45 M8
100 35 10 45 M8
100 38 10 45 M8
100 40 12 45 M10
100 42 12 45 M10
100 45 14 45 M12
100 48 14 45 M12
100 50 14 45 M12
20 162,38 173,2 100 25 8 50 M6
100 28 8 50 M6
100 30 8 50 M6
100 32 10 50 M8
100 35 10 50 M8
100 38 10 50 M8
100 40 12 50 M10
100 42 12 50 M10
100 45 14 50 M12
100 48 14 50 M12
100 50 14 50 M12
21 170,43 181,2 110 25 8 50 M6
110 28 8 50 M6
110 30 8 50 M6
110 32 10 50 M8
110 35 10 50 M8
110 38 10 50 M8
110 40 12 50 M10
110 42 12 50 M10
110 45 14 50 M12
110 48 14 50 M12
110 50 14 50 M12
22 178,48 189,3 110 25 8 50 M6
110 28 8 50 M6
110 30 8 50 M6
110 32 10 50 M8
110 35 10 50 M8
110 38 10 50 M8
110 40 12 50 M10
110 42 12 50 M10
110 45 14 50 M12
110 48 14 50 M12
110 50 14 50 M12
23 186,53 197,5 110 25 8 50 M6
110 28 8 50 M6
110 30 8 50 M6
110 32 10 50 M8
110 35 10 50 M8
110 38 10 50 M8
110 40 12 50 M10
110 42 12 50 M10
110 45 14 50 M12
110 48 14 50 M12
110 50 14 50 M12
24 194,59 205,5 110 25 8 50 M6
110 28 8 50 M6
110 30 8 50 M6
110 32 10 50 M8
110 35 10 50 M8
110 38 10 50 M8
110 40 12 50 M10
110 42 12 50 M10
110 45 14 50 M12
110 48 14 50 M12
110 50 14 50 M12
25 202,66 213,5 110 25 8 50 M6
110 28 8 50 M6
110 30 8 50 M6
110 32 10 50 M8
110 35 10 50 M8
110 38 10 50 M8
110 40 12 50 M10
110 42 12 50 M10
110 45 14 50 M12
110 48 14 50 M12
110 50 14 50 M12





* Version

kettenrad einbaufertig 16B-1



Die passende Kette finden Sie hier.





No. of teeth
 pitch circle tip circle hub bore bore total weight
Ø Ø Ø Ø max. length approx
Material steel/C45 do dk dn d1 d2 L kg
8 66,4 77,0 42 16 26 65 0,81
9 76,3 85,0 50 16 31 65 1,15
10 82,1 93,0 56 16 35 65 1,52
11 90,1 99,5 64 20 40 70 2,08
12 98,1 109,0 72 20 45 70 2,60
13 106,1 117,0 80 20 47 70 3,18
14 114,1 125,0 88 20 52 70 3,82
15 122,2 133,0 96 20 58 70 4,51
16 130,2 141,0 104 20 60 70 5,17
17 138,2 149,0 112 20 64 70 5,98
18 146,3 157,0 120 20 64 70 6,84
19 154,3 165,0 128 20 64 70 7,76
20 162,4 173,0 130 20 70 70 8,52
21 170,4 181,0 130 25 70 70 9,24
22 178,5 189,0 130 25 70 70 10,00
23 186,5 197,5 130 25 70 70 10,80
24 194,6 205,5 130 25 70 70 11,64
25 202,7 214,0 130 25 70 70 12,52
26 210,7 222,0 130 25 70 70 13,43
27 218,8 230,0 130 25 70 70 14,38
28 226,8 238,0 130 25 70 70 15,38
30 243,0 254,0 130 25 70 70 17,48
32 259,1 270,0 140 25 90 70 20,10
33 267,2 278,5 140 25 90 70 21,29
34 275,3 287,0 140 25 90 70 22,21
35 283,4 296,2 140 25 90 70 23,77
38 307,6 320,7 140 25 90 70 27,79
40 323,7 336,9 140 25 90 70 30,65

Simplex Sprockets 16B-1 with hardened teeth
technical details Simplex Sprockets 16B-1 with hardened teeth:
  • ISO-No.: 16 B-1 (1“ x 17,02mm)
  • pitch: 25,4 mm
  • inner width: 17,02 mm
  • roller-dia.:15,88 mm
  • tooth width: bf1 16,2 mm
  • ba 2,5 mm (radius width)
  • rx 26 mm (min. tooth radius)

hardened teeth (45-55 HRC)

No. of teeth

pitch circle

tip circle

hub

pilot bore

bore

total

Gewicht



Ø

Ø

Ø

Ø

max.

 length

approx

z

d0

dk

dn

d1

d2

L

kg

Material Stahl/C45

12

98,1

109

69

16

43

40

1,35

13

106,1

117

78

16

49

40

1,71

14

114,1

125

84

16

52

40

2,06

15

122,2

133

92

16

58

40

2,44

16

130,2

141

100

20

64

45

3,16

17

138,2

149

100

20

64

45

3,35

18

146,3

157

100

20

64

45

3,56

19

154,3

165

100

20

64

45

3,77

20

162,4

173

100

20

64

45

4,02

21

170,4

181

110

20

70

50

4,93

22

178,5

189

110

20

70

50

5,20

23

186,5

198

110

20

70

50

5,47

24

194,6

206

110

20

70

50

5,74

25

202,7

214

110

20

70

50

6,03

30

243,0

255,4

120

20

76

50

8,38

kettenrad 16B-1
technical details sprockets 16B-1 stainless steel:



No. of teeth

pitch circle

tip circle

 hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

Material 1.4301 (AISI304)

12

98,1

109

69

16

43

40

1,35

13

106,1

117

78

16

49

40

1,71

14

114,1

125

84

16

52

40

2,06

15

122,2

133

92

16

58

40

2,44

16

130,2

141

100

20

64

45

3,16

17

138,2

149

100

20

64

45

3,35

18

146,3

157

100

20

64

45

3,56

19

154,3

165

100

20

64

45

3,77

20

162,4

173

100

20

64

45

4,02

21

170,4

181

110

20

70

50

4,93

22

178,5

189

110

20

70

50

5,20

23

186,5

198

110

20

70

50

5,47

24

194,6

206

110

20

70

50

5,74

25

202,7

214

110

20

70

50

6,03

30

243,0

255,4

120

20

76

50

8,38



snap hook with key ring

execution: snap hook with key ring aluminium coloured



w H approx kg/pcs.
mm mm
4,5 50 0,008
6,0 60 0,016
7,0 70 0,025



Simplex snap nickel-plated without swivel

execution: Simplex snap nickel-plated without swivel



H weight
mm approx kg/pcs.
30 0,003
40 0,007
50 0,010
60 0,018
70 0,023
80 0,036
90 0,048
100 0,074
120 0,120



Simplex snap nickel-plated with swivel



execution: Simplex snap nickel-plated with swivel

H weight
mm approx kg/pcs.
30 0,004
40 0,008
50 0,015
60 0,020
70 0,034
80 0,047
90 0,066
100 0,085
120 0,140



Swivel snap - Trigger - Navy snap hook



execution: Swivel snap – Trigger – Navy snap hook (brass-plated)

weight
type i H o approx kg/pcs.
mm mm mm
Swivel 11,0 74 6,5 0,028
Swivel 19,0 90 12,0 0,068
Swivel 22,5 113 14,0 0,118
Navy 15,0 83 9,5 0,065
Trigger 11,5 65 11,5 0,030



Nickel-plated snap hook (squared - Rectangular - Oval head)

execution: Nickel-plated snap hook (squared – Rectangular – Oval head)



weight
type w H breaking load
 approx kg/pcs.
mm mm kg
A 8 70 210 0,028
A 8 74 210 0,032
A 8 80 260 0,039
B 8 72 230 0,039
B 8 78 260 0,046
B 8 73 220 0,028
B 8 78 210 0,030
C 8 88 260 0,039
C 8 93 280 0,049



agricultural chain attachment



Chain-

no.

 p

mm

 E

mm

 F

mm

 W

mm

 C

mm

 d4

mm
S52F4 38,100 37,0 53,8 69,5 29,4 6,4
S55F2 41,400 37,0 58,0 87,0 30,0 6,4
S55F3 41,400 33,2 58,0 85,6 32,0 6,6
S55F4 41,400 37,0 58,0 87,0 32,0 6,6



agricultural chain attachment



Chain-

no.

 p

mm

 E
mm		 F

mm

 W

mm

 C
mm		 d4

mm
S45V 41,400 28,5 62,4 83,4 33,75 8,8
S55V 41,400 28,5 57,5 83,4 33,75 6,5
S55F1 41,400 31,9 62,0 89,2 29,00 8,3



agricultural chain attachment



Chain-

no.

 p

mm

 G

mm

 F

mm

 W

mm

 h4

mm

 d4

mm

 K

mm
S55RK1 41,400 25,0 63,6 90,4 15,5 8,6 12,0



long-pitch roller chains with punched holes
Chain-

no.

 ANSI

no.

 pitch

p

mm

 inner width

inner link

b1

mm

 Pin-

Ø

d2

mm

 Hole-

Ø

d3

mm

 Pin-

length

l1

mm

 a

mm
C208A

C208AL

 C2040

C2042

 25,400 7,85 3,96 4,1 16,6 18,8
C210A

C210AL

 C2050

C2052

 31,750 9,40 5,08 5,1 20,7 23,3
C212A

C212AL

 C2060

C2062

 38,100 12,57 5,94 6,1 25,9 28,3
C212AH

C212AHL

 C2060H

C2062H

 38,100 12,57 5,94 6,1 29,2 31,6
C216A

C216AL

 C2080

C2082

 50,800 15,75 7,92 8,1 32,7 36,5
C216AH

C216AHL

 C2080H

C2082H

 50,800 15,75 7,92 8,1 36,2 39,4
C220A

C220AL

 C2100

C2102

 63,500 18,90 9,53 10,1 40,4 44,7
C220AH

C220AHL

 C2100H

C2102H

 63,500 18,90 9,53 10,1 43,6 46,9

Vergleichsverhalten_MEGA_CHAIN
Verschleissverhalten_MEGA_CHAIN

Taper_Zahnriemenscheibe
Typ Material Bauart Zähnezahl Dp De Df Dm F S für Buchse Gewicht ca. kg/St.
TL-34-8M-20 Stahl 4F 34 86,58 85,22 91 – 95 38 1615 1,43
TL-36-8M-20 Stahl 4F 36 91,67 90,30 97 – 95 38 1615 1,87
TL-38-8M-20 Stahl 4F 38 96,77 95,39 102 – 95 38 1615 2,20
TL-40-8M-20 Stahl 4F 40 101,86 100,49 106 – 95 32 2012 1,80
TL-44-8M-20 Stahl 4F 44 112,05 110,67 120 – 95 32 2012 2,30
TL-48-8M-20 Stahl 4F 48 122,23 120,86 128 – 95 45 2517 2,66
TL-56-8M-20 Stahl 4F 56 142,60 141,23 150 – 95 45 2517 4,45
TL-64-8M-20 Stahl 4F 64 162,97 161,60 168 – 95 45 2517 6,20
TL-72-8M-20 Stahl 4F 72 183,35 181,97 192 – 95 51 3020 8,00
TL-80-8M-20 Grauguß 4 80 203,72 202,35 – – 95 51 3020 10,00
TL-90-8M-20 Grauguß 9W 90 229,18 227,81 – 170 95 51 3020 10,80
TL-112-8M-85 Grauguß 9W 112 285,21 283,83 – 170 95 51 3020 15,00
TL-144-8M-20 Grauguß 9A 144 366,69 365,32 – 198 95 65 3525 20,00
TL-168-8M-85 Grauguß 9A 168 427,81 426,44 – 198 95 65 3525 22,00
TL-192-8M-85 Grauguß 9A 192 488,92 487,55 – 198 95 65 3525 26,00

Type material hardness weight
Black spider 19/24 polyurethane 94 Shore A 0,006 Kg
Black spider 24/32 polyurethane 94 Shore A 0,014 Kg
Black spider 28/38 polyurethane 94 Shore A 0,025 Kg
Black spider 38/45 polyurethane 94 Shore A 0,044 Kg
Black spider 42/55 polyurethane 94 Shore A 0,060 Kg
Black spider 48/60 polyurethane 94 Shore A 0,090 Kg
Black spider 55/70 polyurethane 94 Shore A 0,110 Kg
Black spider 65/75 polyurethane 94 Shore A 0,180 Kg
Black spider 75/90 polyurethane 94 Shore A 0,360 Kg
Black spider 90/100 polyurethane 94 Shore A 0,600 Kg
Type material hardness weight
Red spider 19/24 polyurethane 98 Shore A 0,006 Kg
Red spider 24/32 polyurethane 98 Shore A 0,014 Kg
Red spider 28/38 polyurethane 98 Shore A 0,025 Kg
Red spider 38/45 polyurethane 98 Shore A 0,044 Kg
Red spider 42/55 polyurethane 98 Shore A 0,060 Kg
Red spider 48/60 polyurethane 98 Shore A 0,090 Kg
Red spider 55/70 polyurethane 98 Shore A 0,130 Kg
Red spider 65/75 polyurethane 98 Shore A 0,180 Kg
Red spider 75/90 polyurethane 98 Shore A 0,340 Kg
Red spider 90/100 polyurethane 98 Shore A 0,600 Kg
Type material hardness weight
Yellow spider 19/24 polyurethane 92 Shore A 0,006 Kg
Yellow spider 24/32 polyurethane 92 Shore A 0,014 Kg
Yellow spider 28/38 polyurethane 92 Shore A 0,025 Kg
Yellow spider 38/45 polyurethane 92 Shore A 0,044 Kg
Yellow spider 42/55 polyurethane 92 Shore A 0,060 Kg
Yellow spider 48/60 polyurethane 92 Shore A 0,090 Kg
Yellow spider 55/70 polyurethane 92 Shore A 0,130 Kg
Yellow spider 65/75 polyurethane 92 Shore A 0,180 Kg
Yellow spider 75/90 polyurethane 92 Shore A 0,340 Kg
Yellow spider 90/100 polyurethane 92 Shore A 0,600 Kg

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
10L100 6F Stahl 10 30,32 29,56 37 20 31,8 45 8 0,15
11L100 6F Stahl 11 33,35 32,59 37 22 31,8 45 8 0,20
12L100 6F Stahl 12 36,38 35,62 43 24 31,8 45 8 0,26
13L100 6F Stahl 13 39,41 38,65 44 28 31,8 45 11 0,30
14L100 6F Stahl 14 42,45 41,68 48 28 31,8 45 11 0,34
15L100 6F Stahl 15 45,48 44,72 51 34 31,8 45 11 0,45
16L100 6F Stahl 16 48,51 47,75 54 36 31,8 45 11 0,52
17L100 6F Stahl 17 51,54 50,78 57 36 31,8 45 11 0,53
18L100 6F Stahl 18 54,57 53,81 60 40 31,8 45 11 0,62
19L100 6F Stahl 19 57,61 56,84 64 40 31,8 45 11 0,66
20L100 6F Stahl 20 60,64 59,88 66 40 31,8 45 11 0,72
21L100 6F Stahl 21 63,67 62,91 70 45 31,8 45 11 0,77
22L100 6F Stahl 22 66,70 65,94 75 45 31,8 45 11 0,88
23L100 6F Stahl 23 69,73 68,97 79 55 31,8 45 11 1,12
24L100 6F Stahl 24 72,77 72,00 79 55 31,8 45 11 1,13
25L100 6F Stahl 25 75,80 75,04 83 58 31,8 45 11 1,18
26L100 6F Stahl 26 78,83 78,07 87 58 31,8 45 11 1,24
27L100 6F Stahl 27 81,86 81,10 87 58 31,8 45 11 1,35
28L100 6F Stahl 28 84,89 84,13 91 58 31,8 45 11 1,42
29L100 6F Stahl 29 87,93 87,16 93 58 31,8 45 11 1,50
30L100 6F Stahl 30 90,96 90,20 97 70 31,8 45 11 1,61
32L100 6F Stahl 32 97,02 96,26 102 70 31,8 45 11 1,84
33L100 6F Stahl 33 100,05 99,29 106 70 31,8 45 11 1,95
34L100 6F Stahl 34 103,08 102,32 112 70 31,8 45 11 2,10
35L100 6F Stahl 35 106,12 105,35 112 70 31,8 45 11 2,23
36L100 6F Stahl 36 109,15 108,39 115 70 31,8 45 11 2,32
40L100 6WF Stahl 40 121,28 120,51 128 70 31,8 45 11 2,80
41L100 6WF Stahl 41 124,31 123,55 131 70 31,8 45 11 2,95
42L100 6WF Stahl 42 127,34 126,58 135 70 31,8 45 11 3,10
44L100 6WF Stahl 44 133,40 132,64 142 70 31,8 45 11 3,36
45L100 6WF Stahl 45 136,44 135,67 142 70 31,8 45 11 3,45
47L100 6WF Stahl 47 142,50 141,74 150 70 31,8 45 11 3,65
48L100 6WF Stahl 48 145,53 144,77 150 70 31,8 45 14 3,86
49L100 6W Grauguß 49 148,56 147,80 – 70 31,8 45 14 2,40
50L100 6W Grauguß 50 151,60 150,83 – 70 31,8 45 14 2,50
52L100 6W Grauguß 52 157,66 156,90 – 70 31,8 45 14 2,70
56L100 6W Grauguß 56 169,79 169,02 – 70 31,8 45 14 2,91
57L100 6W Grauguß 57 172,82 172,06 – 70 31,8 45 14 3,10
60L100 6W Grauguß 60 181,91 181,15 – 75 31,8 50 14 3,55
65L100 6A Grauguß 65 197,07 196,31 – 75 31,8 50 14 4,00
66L100 6A Grauguß 66 200,11 199,34 – 75 31,8 50 14 4,15
72L100 6A Grauguß 72 218,30 217,53 – 75 31,8 50 14 5,00
84L100 6A Grauguß 84 254,68 253,92 – 75 31,8 50 14 6,30
90L100 6A Grauguß 90 272,87 272,11 – 75 31,8 50 14 7,50
96L100 6A Grauguß 96 291,06 290,30 – 75 31,8 50 14 8,20
120L100 6A Grauguß 120 363,83 363,07 – 75 31,8 50 14 11,50

Typ Material Bauart Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
12-5M-15 Stahl 6F 12 19,10 17,96 23 12,0 20,5 26 4 0,034
14-5M-15 Stahl 6F 14 22,28 21,14 25 13,0 20,5 26 6 0,046
15-5M-15 Stahl 6F 15 23,87 22,73 28 16,0 20,5 26 6 0,056
16-5M-15 Stahl 6F 16 25,46 24,32 28 16,5 20,5 26 6 0,064
18-5M-15 Stahl 6F 18 28,65 27,51 32 20,0 20,5 26 6 0,084
20-5M-15 Stahl 6F 20 31,83 30,69 36 23,0 20,5 26 6 0,112
21-5M-15 Stahl 6F 21 33,42 32,28 38 24,0 20,5 26 6 0,130
22-5M-15 Stahl 6F 22 35,01 33,87 38 25,5 20,5 26 6 0,140
24-5M-15 Stahl 6F 24 38,20 37,06 42 27,0 20,5 28 6 0,180
26-5M-15 Stahl 6F 26 41,38 24 44 30,0 20,5 28 6 0,220
28-5M-15 Stahl 6F 28 44,56 43,42 48 30,5 20,5 28 6 0,250
30-5M-15 Stahl 6F 30 47,75 46,60 51 35,0 20,5 28 6 0,300
32-5M-15 Stahl 6F 32 50,93 49,79 54 38,0 20,5 28 8 0,350
36-5M-15 Stahl 6F 36 57,30 56,16 60 38,0 20,5 28 8 0,426
40-5M-15 Stahl 6F 40 63,66 62,52 70 38,0 20,5 28 8 0,520
44-5M-15 Aluminium 6W 44 70,03 68,89 – 38,0 20,5 30 8 0,187
48-5M-15 Aluminium 6W 48 76,39 75,25 – 45,0 20,5 30 8 0,225
60-5M-15 Aluminium 6W 60 95,46 94,35 – 45,0 20,5 30 8 0,305
72-5M-15 Aluminium 6W 72 114,59 113,45 – 45,0 20,5 30 8 0,305







No. of teeth

pitch circle

tip circle

hub-dia.

for

total

weight

Ø

Ø

Ø

bush

length

approx

z

d0

dk

dn

L

kg

17

138,22

149,0

–

2517

79,6

3,25

19

154,33

165,2

–

3020

79,6

4,25

21

170,43

181,2

–

3030

79,6

6,50

23

186,53

197,5

–

3525

79,6

7,25

25

202,66

213,5

–

3525

79,6

8,80

27

218,79

229,6

–

3525

79,6

9,00

30

243,00

254,0

–

3525

76,6

16,80

38

307,59

320,7

–

3525

79,6

26,10

45

364,13

377,1

216

4040

102,0

35,00

57

461,07

474,0

216

4040

102,0

37,00

76

614,65

627,0

216

4040

102,0

53,30

95

768,22

781,1

240

4040

102,0

78,00

The suitable Taper-bushes you will find here.

Material: Aluminium 6082 T6 UNI 9006/4

Typ Bauart Zähnezahl De Df Dm F L d Gewicht ca. kg/St.
40ST5/15-2 6F 15 45,90 51 31 30 40 8  0,140
40ST5/16-2 6F 16 49,05 54 35 30 40 8 0,152
40ST5/18-2 6F 18 55,45 60 40 30 40 8 0,176
40ST5/19-2 6F 19 58,60 66 44 30 40 8 0,224
40ST5/20-2 6F 20 61,80 66 46 30 40 8 0,247
40ST5/22-2 6F 22 68,15 75 52 30 40 8 0,337
40ST5/24-2 6F 24 74,55 83 58 30 40 8 0,392
40ST5/25-2 6F 25 77,70 83 60 30 40 8 0,422
40ST5/26-2 6F 26 80,90 87 60 30 40 8 0,477
40ST5/27-2 6F 27 84,10 91 60 30 40 8 0,536
40ST5/28-2 6F 28 87,25 93 60 30 40 8 0,540
40ST5/30-2 6F 30 93,65 97 60 30 40 8 0,640
40ST5/32-2 6F 32 100,00 106 65 30 40 10 0,693
40ST5/36-2 6F 36 112,75 120 70 30 40 10 0,873
40ST5/40-2 6F 40 125,45 135 80 30 40 10 1,067
40ST5/44-0 6 44 138,20 – 88 30 40 10 1,350
40ST5/48-0 6 48 150,95 – 95 30 40 16 1,516
40ST5/60-0 6 60 189,10 – 110 30 40 16 2,339

Material: Aluminium 6082 T6 UNI 9006/4

Typ Bauart Zähnezahl Dp De Df Dm F L d Gewicht kg/St.
31T10/12-2 6F 12 38,35 36,35 42 28 21 31 6 0,076
31T10/14-2 6F 14 44,70 42,70 48 32 21 31 8 0,104
31T10/15-2 6F 15 47,90 45,90 51 32 21 31 8 0,116
31T10/16-2 6F 16 51,10 49,10 54 35 21 31 8 0,134
31T10/18-2 6F 18 57,45 55,45 60 40 21 31 8 0,167
31T10/19-2 6F 19 60,65 58,65 66 44 21 31 8 0,184
31T10/20-2 6F 20 63,80 61,80 66 46 21 31 8 0,208
31T10/22-2 6F 22 70,20 68,20 75 52 21 31 8 0,240
31T10/24-2 6F 24 76,55 74,55 83 58 21 31 8 0,288
31T10/25-2 6F 25 79,75 77,70 83 60 21 31 8 0,295
31T10/26-2 6F 26 82,90 80,90 87 60 21 31 8 0,310
31T10/27-2 6F 27 86,10 84,10 91 60 21 31 8 0,364
31T10/28-2 6F 28 89,25 87,25 93 60 21 31 8 0,441
31T10/30-2 6F 30 95,65 93,65 97 60 21 31 8 0,493
31T10/32-2 6F 32 102,00 100,00 106 65 21 31 10 0,623
31T10/36-2 6F 36 114,75 112,75 120 70 21 31 10 0,767
31T10/40-2 6F 40 127,45 125,45 131 80 21 31 10 0,950
31T10/44-0 6 44 140,20 138,20 – 88 21 31 10 1,090
31T10/48-0 6 48 152,95 150,95 – 95 21 31 16 1,125
31T10/60-0 6 60 191,15 189,10 – 110 21 31 16 1,704



No. of teeth

pitch circle

tip circle

hub-dia.

for

total

weight

Ø

Ø

 Ø bush

length

approx

d0

dk

dn

L

kg

13

106,12

117,0

–

2012

47,70

1,60

15

122,17

133,0

–

2012

47,70

2,90

17

138,22

149,0

–

2517

47,70

3,25

19

154,33

165,2

–

2517

47,70

4,25

21

170,43

181,2

140

3020

51,00

6,50

23

186,53

197,5

140

3020

51,00

7,25

25

202,66

213,5

140

3020

51,00

8,80

27

218,79

229,6

140

3020

51,00

9,00

30

243,00

254,0

140

3020

51,00

16,80

38

307,59

320,7

140

3020

51,00

26,10

45

364,13

377,1

140

3020

51,00

35,00

57

461,07

474,0

175

3525

65,00

25,70

76

614,65

627,0

175

3525

65,00

37,00

95

768,22

781,1

215

3525

65,00

48,00

114

921,81

934,3

215

4040

102,00

78,00


The suitable Taper-bushes you will find here.





Leaf chains (American standard)

Light-duty design (AL)

Pitch from 3/8″ (9.525 mm) to 2″ (50.800 mm)

leaf chain



Plate- Plate- Plate- Pin- Pin- breaking load breaking load weight
pitch combination height thickness dia. length standard Ø reached
Chain- p g s d2 l1 FB q
no. mm mm mm mm mm kN kN kg/m
max. max. max. max. min. approx
AL322 9,525 2 x 2 7,7 1,3 3,58 6,8 9,00 10,20 0,23
AL422 12,700 2 x 2 10,4 1,5 3,96 7,9 14,10 16,90 0,39
AL444 12,700 4 x 4 10,4 1,5 3,96 14,4 28,20 35,20 0,74
AL466 12,700 6 x 6 10,4 1,5 3,96 20,5 42,30 52,70 1,10
AL522 15,875 2 x 2 12,8 2,0 5,08 10,3 22,00 27,50 1,19
AL534 15,875 3 x 4 12,8 2,0 5,08 17,0 33,00 46,00 1,79
AL544 15,875 4 x 4 12,8 2,0 5,08 18,9 44,00 55,00 0,86
AL566 15,875 6 x 6 12,8 2,0 5,08 26,9 66,00 82,50 1,69
AL622 19,050 2 x 2 15,6 2,4 5,94 12,4 37,00 44,40 2,52
AL644 19,050 4 x 4 15,6 2,4 5,94 22,7 64,00 78,80 1,54
AL666 19,050 6 x 6 15,6 2,4 5,94 32,4 101,00 118,60 3,00
AL822 25,400 2 x 2 20,5 3,3 7,92 16,0 56,70 68,60 4,46
AL844 25,400 4 x 4 20,5 3,3 7,92 29,4 113,40 135,60 2,37
AL866 25,400 6 x 6 20,5 3,3 7,92 42,5 170,00 202,30 4,68
AL1022 31,750 2 x 2 25,6 4,0 9,53 19,6 88,50 107,10 7,00
AL1044 31,750 4 x 4 25,6 4,0 9,53 35,9 177,00 203,60 3,65
AL1066 31,750 6 x 6 25,6 4,0 9,53 52,3 265,00 315,30 7,05
AL1222 38,100 2 x 2 30,5 4,8 11,10 24,3 127,00 151,10 3,65
AL1244 38,100 4 x 4 30,5 4,8 11,10 43,8 254,00 299,70 7,05
AL1266 38,100 6 x 6 30,5 4,8 11,10 63,0 381,00 426,30 10,44
AL1444 44,450 4 x 4 36,4 5,6 12,64 51,3 372,70 413,60 10,34
AL1466 44,450 6 x 6 36,4 5,6 12,64 74,6 559,00 620,40 15,16
AL1644 50,800 4 x 4 41,6 6,4 14,21 58,1 471,00 522,80 12,98
AL1666 50,800 6 x 6 41,6 6,4 14,21 84,5 706,00 783,60 19,41



No. of teeth

pitch circle

tip circle

hub

pilot bore

 bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

















8

33,18

37,2

21

8

13

14

0,04

9

37,13

41,0

25

8

16

14

0,06

10

41,10

45,0

28

8

18

14

0,08

11

45,10

49,0

31

8

20

16

0,11

12

49,10

53,0

35

8

22

16

0,14

13

53,10

57,0

39

8

25

16

0,17

14

57,10

62,0

43

8

27

16

0,20

15

91,10

66,0

47

8

29

16

0,24

16

65,10

70,0

50

10

30

18

0,30

17

69,10

74,0

50

10

30

18

0,31

18

73,10

78,0

50

10

30

18

0,33

19

77,20

82,0

50

10

30

18

0,34

20

81,20

86,0

50

10

30

18

0,36

21

85,20

90,0

60

12

38

20

0,51

22

89,20

94,0

60

12

38

20

0,53

23

93,30

98,0

60

12

38

20

0,55

24

98,30

102,0

60

12

38

20

0,57

25

101,30

106,0

60

12

38

20

0,59

26

105,4

110,0

70

16

45

20

0,72

27

109,4

114,0

70

16

45

20

0,74

28

113,40

118,0

70

16

45

20

0,77

29

117,50

122,0

70

16

45

20

0,79

30

121,50

126,0

70

16

45

20

0,82

31

125,50

130,0

70

16

45

20

0,85

32

129,60

134,0

70

16

45

20

0,87

33

133,60

139,0

70

16

45

20

0,90

34

137,60

143,0

70

16

45

20

0,93

35

141,70

147,0

70

16

45

20

0,96

36

145,70

151,0

70

16

45

25

1,14

37

149,70

155,0

70

16

45

25

1,17

38

153,80

159,0

70

16

45

25

1,20

39

157,80

163,0

70

16

45

25

1,24

40

161,90

167,0

70

16

45

25

1,27



Material: Grauguß

für Keilriemen 22mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPC200-8 200 209,6 3535 90 213
SPC212-8 212 221,6 3535 90 213
SPC224-8 224 233,6 3535 90 213
SPC236-8 236 245,6 3535 90 213
SPC250-8 250 259,6 3535 90 213
SPC265-8 265 274,6 3535 90 213
SPC280-8 280 289,6 3535 90 213
SPC300-8 300 309,6 4040 100 213
SPC315-8 315 324,6 4040 100 213
SPC335-8 335 344,6 4040 100 213
SPC355-8 355 364,6 4040 100 213
SPC375-8 375 384,6 4545 110 213
SPC400-8 400 409,6 4545 110 213
SPC425-8 425 434,6 4545 110 213
SPC450-8 450 459,6 5050 125 213
SPC475-8 475 484,6 5050 125 213
SPC500-8 500 509,6 5050 125 213
SPC530-8 530 539,6 5050 125 213
SPC560-8 560 569,6 5050 125 213
SPC630-8 630 639,6 5050 125 213
SPC710-8 710 719,6 5050 125 213
SPC800-8 800 809,6 5050 125 213
SPC1000-8 1000 1009,6 5050 125 213
SPC1250-8 1250 1259,6 5050 125 213

Material: Grauguß für Keilriemen 12,7 mm bzw. 13 mm

Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPA100-5 100 105,5 1615 42 80
SPA106-5 106 111,5 2012 50 80
SPA112-5 112 117,5 2012 50 80
SPA118-5 118 123,5 2012 50 80
SPA125-5 125 130,5 2012 50 80
SPA132-5 132 137,5 2517 60 80
SPA140-5 140 145,5 2517 60 80
SPA150-5 150 150,5 2517 60 80
SPA160-5 160 160,5 2517 60 80
SPA170-5 170 170,5 2517 60 80
SPA180-5 180 180,5 3020 75 80
SPA190-5 190 190,5 3020 75 80
SPA200-5 200 200,5 3020 75 80
SPA212-5 212 217,5 3020 75 80
SPA224-5 224 229,5 3020 75 80
SPA236-5 236 241,5 3020 75 80
SPA250-5 250 255,5 3020 75 80
SPA280-5 280 280,5 3535 90 89
SPA315-5 315 320,5 3535 90 89
SPA355-5 355 360,5 3535 90 89
SPA400-5 400 405,5 3535 90 89
SPA450-5 450 455,5 3535 90 89
SPA500-5 500 505,5 3535 90 89
SPA560-5 560 565,5 3535 90 89
SPA630-5 630 635,5 3535 90 89
SPA800-5 800 805,5 4040 100 102
SPA1000-5 1000 1005,5 4545 110 114



Material: Grauguß

für Keilriemen 9,7 mm bzw. 10 mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPZ85-5 85 89 1610 42 64
SPZ90-5 90 94 1610 42 64
SPZ95-5 95 99 1610 42 64
SPZ100-5 100 104 2012 50 64
SPZ106-5 106 110 2012 50 64
SPZ112-5 112 116 2012 50 64
SPZ118-5 118 122 2012 50 64
SPZ125-5 125 129 2012 50 64
SPZ132-5 132 136 2517 60 64
SPZ140-5 140 144 2517 60 64
SPZ150-5 150 154 2517 60 64
SPZ160-5 160 164 2517 60 64
SPZ170-5 170 174 2517 60 64
SPZ180-5 180 184 2517 60 64
SPZ190-5 190 194 2517 60 64
SPZ200-5 200 204 2517 60 64
SPZ224-5 224 228 2517 60 64
SPZ250-5 250 254 2517 60 64
SPZ280-5 280 284 2517 60 64
SPZ315-5 315 319 2517 60 64
SPZ355-5 355 359 2517 60 64
SPZ400-5 400 404 3020 75 64
SPZ450-5 450 454 3020 75 64
SPZ500-5 500 504 3030 75 76
SPZ630-5 630 634 3030 75 76
SPZ800-5 800 804 3535 90 89

Kettenrad_triplex



No. of teeth pitch circle tip circle hub pilot bore bore total weight
Ø Ø Ø Ø max. length approx
z d0 dk dn d1 d2 L kg
  Material steel/C45
8 66,37 77,0 42 20 27 95 1,19
9 74,30 85,0 50 20 31 95 1,68
10 82,20 93,0 56 20 35 95 2,24
11 90,10 100,0 64 25 41 100 2,86
12 98,10 109,0 72 25 44 100 3,62
13 106,10 117,0 80 25 49 100 4,45
14 114,10 125,0 88 25 55 100 5,37
15 122,20 133,0 96 25 58 100 6,37
16 130,20 141,0 104 30 65 100 7,45
17 138,20 149,0 112 30 67 100 8,60
18 146,30 157,0 120 30 75 100 9,84
19 154,30 165,0 128 30 78 100 11,16
20 162,40 173,0 130 30 80 100 12,36
21 170,40 181,0 130 30 80 100 13,56
22 178,50 189,0 130 30 80 100 14,82
23 186,50 198,0 130 30 80 100 16,15
24 194,60 206,0 130 30 80 100 17,53
25 202,70 214,0 130 30 80 100 18,99
26 210,70 222,0 130 30 80 100 20,34
27 218,80 230,0 130 30 80 100 21,92
28 226,80 238,0 130 30 80 100 23,57
29 234,90 245,8 130 30 80 100 25,27
30 243,00 255,4 130 30 80 100 27,05
31 251,10 262,0 140 30 90 100 29,23
32 259,10 270,0 140 30 90 100 31,13
33 267,20 278,5 140 30 90 100 33,10
34 275,30 287,0 140 30 90 100 35,13
35 283,40 296,2 140 30 90 100 37,23
36 291,40 304,6 140 30 90 100 39,39
37 299,50 312,6 140 30 90 100 40,79
38 307,60 320,7 140 30 90 100 43,90
39 315,70 328,8 140 30 90 100 46,15
40 323,70 336,9 140 30 90 100 48,67
material: GG-22
38 307,60 320,0 160 44 100 100 25,40
45 364,10 377,0 160 44 100 100 33,60
57 461,10 474,0 165 44 105 100 44,70
76 614,60 627,0 200 44 125 110 63,10
95 768,22 781,1 200 49 125 110 77,00
114 921,81 934,3 200 49 125 115 97,00

Material: Grauguß

für Keilriemen 16,3 mm bzw. 17 mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPB125-5 125 132 2012 50 101
SPB132-5 132 139 2517 60 101
SPB140-5 140 147 2517 60 101
SPB150-5 150 157 2517 60 101
SPB160-5 160 167 2517 60 101
SPB170-5 170 177 3020 75 101
SPB180-5 180 187 3020 75 101
SPB190-5 190 197 3020 75 101
SPB200-5 200 207 3020 75 101
SPB212-5 212 219 3020 75 101
SPB224-5 224 231 3020 75 101
SPB236-5 236 243 3535 90 101
SPB250-5 250 257 3535 90 101
SPB280-5 280 287 3535 90 101
SPB300-5 300 307 3535 90 101
SPB315-5 315 322 3535 90 101
SPB335-5 335 342 3535 90 101
SPB355-5 355 362 3535 90 101
SPB400-5 400 407 3535 90 101
SPB450-5 450 457 3535 90 101
SPB500-5 500 507 3535 90 101
SPB560-5 560 567 4040 100 102
SPB630-5 630 637 4040 100 102
SPB710-5 710 717 4040 100 102
SPB800-5 800 807 4040 100 102
SPB900-5 900 907 4040 100 102
SPB1000-5 1000 1007 4545 100 114
SPB1250-5 1250 1257 4545 100 114

Kettengleiter

Kettengleiter

Die Kettengleiter vom Typ CRS aus hochwertigem Kunststoff (Vesconite) ergeben mit dem Spannelement Typ TE einen kostengünstigen Kettenspanner mit grosser Laufruhe.
Die beidseitige Benutzung des Kettengleiter ergibt sich eine hohe Lebensdauer.
Die Kettengleiter können auch für 2-fach-Ketten aufgebaut werden.

Kettengleiter Typ A B C ØD S M L Gewicht in kg Spannelement
CRS-06B 74 40 10,2 8 18-35 M8 45 0,05 TE2
CRS-08B 96 50 13,9 10 23-45 M10 60 0,11 TE3 – TE4
CRS-10B 125 55 16,5 10 24-44 M10 60 0,14 TE4
CRS-12B 147 80 19,5 12 30-60 M12 80 0,22 TE5

Kettengleiter

The CRS chain slider of high-quality plastic (Vesconite) in combination with the TE tensioning element is a low-cost chain tensioner to ensure smooth running. It can be used from both sides and thus has a long service life. The chain slider can also be adapted to two-strand chains.
type A B C ØD S M L weight in kg tensioner
CRS-06B 74 40 10,2 8 18-35 M8 45 0,05 TE2
CRS-08B 96 50 13,9 10 23-45 M10 60 0,11 TE3 – TE4
CRS-10B 125 55 16,5 10 24-44 M10 60 0,14 TE4
CRS-12B 147 80 19,5 12 30-60 M12 80 0,22 TE5

Die Kettengleiter vom Typ CRS aus hochwertigem Kunststoff (Vesconite) ergeben mit dem Spannelement Typ TE einen kostengünstigen Kettenspanner mit grosser Laufruhe.
Durch beidseitige Benutzung ergibt sich eine hohe Lebensdauer.
Die Kettengleiter können auch für 2-fach-Ketten aufgebaut werden.

Typ A B C ØD S M L Gewicht in kg Spannelement
CRS-06B 74 40 10,2 8 18-35 M8 45 0,05 TE2
CRS-08B 96 50 13,9 10 23-45 M10 60 0,11 TE3 – TE4
CRS-10B 125 55 16,5 10 24-44 M10 60 0,14 TE4
CRS-12B 147 80 19,5 12 30-60 M12 80 0,22 TE5

No. of teeth pitch circle tip circle hub-dia. total length for
d do ND L bush
13 106,12 117,0 73 25 1610
14 114,15 125,0 76 25 1610
15 122,17 133,0 76 25 1610
16 130,20 141,0 90 32 2012
17 138,22 149,0 90 32 2012
18 146,28 157,0 108 45 2517
19 154,33 165,2 108 45 2517
20 162,38 173,2 108 45 2517
21 170,43 181,2 110 45 2517
22 178,48 189,3 110 45 2517
23 186,53 197,5 110 45 2517
24 194,59 205,5 110 45 2517
25 202,66 213,5 110 45 2517
26 210,72 221,6 110 45 2517
27 218,79 229,6 110 45 2517
28 226,85 237,7 110 45 2517
30 243,00 254,0 140 51 3020
38 307,59 320,7 140 51 3020
45 364,13 377,1 140 51 3020
Material: cast iron (GG-22)
57 461,07 474,0 140 51 3020
76 614,65 627,0 140 51 3020
95 768,22 781,1 140 51 3020
114 921,81 934,3 140 76 3030

The suitable Taper-bushes you will find here.

kettenradscheibe duplex





No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 49,80 57 12 0,26
9 55,70 62 12 0,36
10 61,60 69 12 0,46
11 67,60 75 14 0,59
12 73,60 82 14 0,72
13 79,60 88 14 0,88
14 85,60 94 14 1,02
15 91,60 100 14 1,20
16 97,60 106 16 1,39
17 103,70 112 16 1,60
18 109,70 118 16 1,81
19 115,70 125 16 2,05
20 121,80 130 16 2,30
21 127,80 136 16 2,53
22 133,90 142 16 2,80
23 139,90 149 16 3,09
24 145,90 154 16 3,39
25 152,00 160 16 3,70
26 158,00 166 20 4,03
27 164,10 173 20 4,38
28 170,10 178 20 4,73
29 176,20 184 20 5,10
30 182,30 191 20 5,49
31 188,30 196 20 5,88
32 194,40 204 20 6,30
33 200,40 209 20 6,72
34 206,50 215 20 7,16
35 212,50 221 20 7,61
36 218,60 227 25 7,99
37 224,60 233 25 8,47
38 230,70 239 25 8,96
39 236,70 245 25 9,50
40 242,81 251 25 9,99
41 248,87 257 25 10,51
42 254,93 265 25 11,07
43 260,98 271 25 11,63
44 267,03 276 25 12,21
45 273,10 282 25 12,80
46 279,16 287 25 13,40
47 285,21 294 25 14,02
48 291,27 300 25 14,65
49 297,33 306 25 15,30
50 303,39 312 25 15,95
51 309,45 318 25 16,63
52 315,50 324 25 17,31
53 321,56 330 25 18,02
54 327,64 336 25 18,73
55 333,70 342 25 19,45
56 339,75 348 25 20,20
57 345,81 355 25 20,95
58 351,87 361 25 21,72
59 357,93 367 25 22,53
60 363,99 373 25 23,30
62 376,12 385 30 24,96
64 388,24 397 30 26,62
65 394,29 403 30 27,48
66 400,35 409 30 28,21
68 412,49 421 30 29,00
70 424,60 433 30 32,01
72 436,74 447 30 33,92
75 454,91 464 30 36,88
76 460,99 470 30 37,90
78 473,10 482 30 40,05,,05
80 485,22 494 30 42,10
85 515,55 524 30 47,66
90 545,86 554 30 53,36
95 576,17 585 30 59,80
100 606,47 615 30 66,39
110 667,11 676 30 83,63
114 691,36 700 30 86,68
120 727,74 736 30 100,32
125 758,05 767 30 104,50

No. of teeth pitch circle tip circle hub pilot bore
 bore total weight
Ø Ø Ø Ø max. length approx
z do dk dn d1 d2 L kg
Material steel/C45
8 49,8 57 31 12 18 45 0,31
9 55,7 62 37 12 23 45 0,44
10 61,6 69 42 12 26 45 0,59
11 67,6 75 47 16 29 50 0,81
12 73,6 82 53 16 32 50 1,02
13 79,6 88 59 16 36 50 1,25
14 85,6 94 65 16 40 50 1,46
15 91,6 100 71 16 44 50 1,74
16 97,6 105 77 20 48 50 2,03
17 103,7 112 83 20 51 50 2,36
18 109,7 118 89 20 56 50 2,70
19 115,7 124 95 20 60 50 3,07
20 121,8 130 100 20 63 50 3,43
21 127,8 136 100 20 63 50 3,69
22 133,9 142 100 20 63 50 3,97
23 139,9 149 110 20 65 50 4,51
24 145,9 154 110 20 65 50 4,81
25 152,0 160 120 20 76 50 5,41
26 158,0 166 120 20 76 50 5,73
27 164,1 173 120 20 76 50 6,08
28 170,1 178 120 20 76 50 6,43
29 176,2 184 120 20 76 50 6,80
30 182,3 191 120 20 76 50 7,19
31  188,3  196 130  20  80  50  7,59
32 194,4 204 130 20 80 50 8,00
33 200,4 209 130 20 80 50 8,42
34 206,5 215 130 20 80 50 8,86
35 212,5 221 130 20 80 50 9,31
36 218,6 227 130 25 80 50 9,71
37 224,6 233 130 25 80 50 10,19
38 230,7 239 130 25 80 50 10,78
39 236,7 245 130 25 80 50 11,19
40 242,8 252 130 25 80 50 11,71
material: GG-22
38 230,7 239 110 29 68 63 7,50
45 273,1 283 110 29 65 63 8,30
57 345,8 354 120 29 75 63 10,30
76 461,0 470 135 29 84 63 15,20
95 576,2 586 135 29 84 70 20,20
114 691,3 706 135 44 84 70 30,40



duplex roller chain

inner width roller- pin- plate plate- pin- total- breaking-
pitch inner link dia. dia. height thickness length length load weight
Chain ANSI p b1 d1 d2 g s l 1 a pt FB
No. No. mm mm mm mm mm mm mm mm mm kN q
min. max. max. max. max. max. max. max. min. ca.
*04C-2 *25-2 6,350 3,18 3,30 2,31 6,0 0,8 14,5 15,0 6,40 7,0 0,28
*06C-2 *35-2 9,525 4,77 5,08 3,58 9,0 1,3 22,5 23,3 10,13 15,8 0,63
085-2 41-2 12,700 6,25 7,77 3,58 9,9 1,3 25,7 26,9 11,95 13,34 0,81
08A-2 40-2 12,700 7,85 7,95 3,96 12,0 1,5 31,0 32,2 14,38 28,2 1,12
10A-2 50-2 15,875 9,40 10,16 5,08 15,1 2,0 38,9 40,4 18,11 44,4 2,00
12A-2 60-2 19,050 12,57 11,91 5,94 18,0 2,4 48,8 50,5 22,78 63,6 2,92
16A-2 80-2 25,400 15,75 15,88 7,92 24,0 3,3 62,7 64,3 29,29 113,4 5,15
20A-2 100-2 31,750 18,90 19,05 9,53 30,0 4,0 76,4 80,5 35,76 177,0 7,80
24A-2 120-2 38,100 25,22 22,23 11,10 35,7 4,8 95,8 99,7 45,44 254,0 11,70
28A-2 140-2 44,450 25,22 25,40 12,70 41,0 5,6 103,3 107,9 48,87 344,8 15,14
32A-2 160-2 50,800 31,55 28,58 14,27 47,8 6,4 123,3 128,1 58,55 453,6 20,14
36A-2 180-2 57,150 35,48 35,71 17,46 53,6 7,2 138,6 144,4 65,84 560,5 29,22
40A-2 200-2 63,500 37,85 39,68 19,85 60,0 8,0 151,9 158,8 71,55 707,6 32,24
48A-2 240-2 76,200 47,35 47,63 23,81 72,4 9,5 183,4 190,8 87,83 1.020,6 45,23

*bush chain without rollers



round link chain
round link chain
Artikel- nominal thickness pitch width weight load capacity testing force breaking load
no. d t b kg / m kg kN kN
K 4×16 4 16 14 0,32 200 5 8
K 5×18,5 5 18,5 17 0,5 320 8 12,5
K 6×18,5 6 18,5 20 0,8 400 10 16
K 8×24 8 24 26 1,4 800 20 32
K 10×28 10 28 34 2,3 1.250 32 50
K 12×36 12 36 40 3,0 2.125 42 70
K 13×36 13 36 44 3,9 2.000 50 80
K 16×45 16 45 54 5,8 3.200 80 125
K 18×50 18 50 60 7,4 4.000 100 160
K 20×56 20 56 67 9 5.000 125 200
K 23×64 23 64 77 12 6.300 160 250

DIN 766 This standard applies for tested calibrated round steel link chains, grade 3, and defines their dimensions and mechanical properties. Material: steel, mimimum grade Ust 35-2. Design: bright, zinc-plated, hot-dip galvanized or stainless steel (AISI 301 or AISI 316). These chains are used in all fields of technology and for hand hoisting, but many not be used for motor-driven hoists and sling gear. Wire thickness: 4.0 – 23.0 mm. Load carrying capacity: 200-6.300 kg.

No. of teeth pitch circle tip circle hub-dia. total length for
z d do ND L bush
13 132,65 147,8 90 32 2012
15 152,72 167,9 108 45 2517
17 172,78 187,9 108 45 2517
19 192,91 208,1 108 45 2517
21 213,04 228,2 108 45 2517
23 233,17 248,3 108 45 2517
25 253,33 268,5 108 45 3020

The suitable Taper-bushes you will find here.

kettenradscheibe dreifach



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 82,96 98,1 20 2,02
9 92,80 108,0 20 2,79
10 102,70 117,9 20 3,77
11 112,68 127,8 20 4,53
12 122,70 137,8 20 4,87
13 132,70 147,8 20 5,64
14 142,70 157,8 20 8,20
15 152,70 167,9 20 9,65
16 162,80 177,9 25 11,07
17 172,80 187,9 25 12,75
18 182,90 198,0 25 14,54
19 192,90 208,1 25 16,45
20 203,00 218,1 25 18,47
21 213,00 228,2 25 20,62
22 223,10 238,3 25 22,87
23 233,20 248,3 25 25,24
24 243,20 258,4 25 27,72
25 253,30 268,5 25 30,32
26 263,40 278,6 25 33,03
27 273,50 288,6 25 35,86
28 283,60 298,7 25 38,80
29 293,70 308,8 25 41,92
30 303,80 318,9 25 45,03
31 313,90 329,0 30 48,38
32 323,90 339,1 30 51,72
33 334,00 349,2 30 55,29
34 334,10 359,3 30 58,86
35 354,20 369,4 30 62,60
36 364,30 379,5 30 66,46
37 374,40 389,5 30 70,49
38 384,50 399,6 30 74,52
39 394,60 409,7 30 78,78
40 404,60 419,8 30 83,04
42 424,90 440,0 40 93,39
45 455,20 470,3 40 105,96
46 465,30 480,4 40 108,31
48 485,50 500,6 40 120,30
50 505,70 520,8 40 132,13
52 525,80 541,0 40 145,25
55 556,20 571,3 40 161,16
57 576,40 591,5 40 173,58
60 606,60 621,8 40 193,06
65 657,20 672,3 40 227,83
70 707,70 722,8 40 265,46
76 768,30 783,5 40 314,39
80 808,70 823,9 40 431,06
95 960,30 975,2 40 511,89
114 1152,30 1167,4 40 720,16
duplex platewheel





No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 66,37 77,0 16 0,71
9 74,27 85,0 16 0,97
10 82,19 93,0 16 1,27
11 90,14 99,5 20 1,57
12 98,14 109,0 20 1,94
13 106,12 117,0 20 2,36
14 114,15 125,0 20 2,81
15 122,17 133,0 20 3,31
16 130,20 141,0 20 3,84
17 138,22 149,0 20 4,41
18 146,28 157,0 20 5,01
19 154,33 165,2 20 5,66
20 162,38 173,2 20 6,34
21 170,43 181,2 25 7,00
22 178,48 189,3 25 7,76
23 186,53 197,5 25 8,56
24 194,59 205,5 25 9,40
25 202,66 213,5 25 10,28
26 210,72 221,6 25 11,20
27 218,79 229,6 25 12,15
28 226,85 237,7 25 13,14
29 234,92 245,8 25 14,17
30 243,00 254,0 25 15,24
31 251,08 262,0 25 16,35
32 259,13 270,0 25 17,50
33 267,21 278,5 25 18,68
34 275,28 287,0 25 19,90
35 283,36 296,2 25 21,16
36 291,44 304,6 25 22,46
37 299,51 312,6 25 23,80
38 307,59 320,7 25 25,18
39 315,67 328,8 25 26,59
40 323,73 336,9 25 28,04
42 339,90 353,0 25 31,07
43 347,98 361,1 25 32,66
44 356,06 369,1 25 34,24
45 364,12 377,1 25 35,89
46 372,21 385,2 30 37,56
48 388,36 401,3 30 41,06
50 404,52 417,4 30 44,70
51 412,60 425,5 30 46,55
52 420,67 433,6 30 48,40
55 444,93 457,9 30 54,38
56 453,01 466,0 30 56,24
57 461,07 474,000,1 30 58,35
60 485,32 498,3 30 64,90
62 501,50 514,5 30 69,46
65 525,73 538,8 30 76,59
68 549,98 562,9 30 84,07
70 566,14 579,2 30 89,24
72 582,32 595,4 30 94,60
75 606,55 619,7 30 102,85
76 614,65 627,0 30 105,69
80 646,96 660,0 30 117,43
85 687,40 699,9 30 132,96
90 727,81 740,3 30 149,46
95 768,22 781,1 30 166,91
100 808,63 821,1 30 181,33
110 889,48 902,0 30 233,52
114 921,81 934,3 40 242,01
120 970,33 982,8 40 280,17
125 1010,73 1023,2 40 291,84

Duplex-sprockets ASA100-2 (20A-2) acc. to DIN 8188

Duplex-sprockets ASA100-2 (20A-2) acc. to DIN 8188
No. of teeth pitch circle tip circle hub pilot bore bore total weight
Ø Ø Ø Ø max. length approx
Material steel/C45 do dk dn d1 d2 L kg
12 112,70 137,8 90 20 50 80 4,66
13 132,70 147,8 100 20 56 80 5,70
14 142,70 157,8 110 20 60 80 6,84
15 152,70 167,9 120 20 75 80 8,08
16 162,80 177,9 120 25 75 80 8,90
17 172,80 187,9 120 25 75 80 9,92

kettenrad 16B-1
technical details ASA-simplex sprockets ASA80-1 DIN 8188:

No. of teeth

 pitch circle

tip circle

 hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

Material steel/C45

8

66,37

77

 42 16 26 35 0,50
9

74,3

85

 50 16 31 35 0,70

10

82,2

93

 55 16 34 35 0,85

11

90,1

100

 61 16 38 40 1,16

12

98,1

109

 69 16 43 40 1,50

13

106,1

117

 78 16 49 40 1,81

14

114,1

125

 84 16 52 40 2,10

15

122,2

133

 92 16 58 40 2,50

16

130,2

141

 100 20 64 45 3,20

17

138,2

149

 100 20 64 45 3,42

18

146,3

157

 100 20 64 45 3,62

19

154,3

165

 100 20 64 45 3,80

20

162,4

173

 100 20 64 45 4,15

21

170,4

181

 110 20 70 50 5,10

22

178,5

189

 110 20 70 50 5,40

23

186,5

198

 110 20 70 50 5,57

24

194,6

206

 110 20 70 50 5,90

25

202,7

214

 110 20 70 50 6,30

26

210,7

222

 120 20 76 50 7,00

27

218,8

230

 120 20 76 50 7,35

28

226,8

238

 120 20 76 50 7,70

29

234,9

245,8

 120 20 76 50 8,10

30

243,0

255,4

 120 20 76 50 8,40

The suitable chain for these sprockets you will find here.



Duplex Sprockets 20B-2 with hardened teeth
No. of pitch circle tip circle hub prebore bore total weight
tooth Ø Ø Ø Ø max. length approx
Material steel/C45 do dk dn d1 d2 L kg
8 82,96 98,10 53 20 34 75 1,58
9 92,80 108,0 63 20 39 75 2,19
10 102,70 117,9 70 20 44 75 2,85
11 112,68 127,8 80 20 50 80 3,72
12 112,70 137,8 90 20 50 80 4,66
13 132,70 147,8 100 20 56 80 5,70
14 142,70 157,8 110 20 60 80 6,84
15 152,70 167,9 120 20 75 80 8,08
16 162,80 177,9 120 25 75 80 8,90
17 172,80 187,9 120 25 75 80 9,92
18 182,90 198,0 120 25 75 80 11,00
19 192,90 208,1 120 25 75 80 12,16
20 203,00 218,1 120 25 75 80 13,38
21 213,00 228,2 140 25 90 80 15,49
22 223,10 238,3 140 25 90 80 16,86
23 223,20 248,3 140 25 90 80 18,29
24 243,20 258,4 140 25 90 80 19,79
25 253,30 268,5 140 25 90 80 21,36
26 263,40 278,6 150 25 95 80 23,45
27 273,50 288,6 150 25 95 80 25,15
28 283,60 298,7 150 25 95 80 26,93
30 303,80 318,9 150 25 95 80 30,69
32 323,90 339,1 150 25 95 80 34,72
33 334,00 349,2 150 25 95 80 36,10
34 344,10 359,3 150 25 95 80 39,03
35 354,20 369,4 150 25 95 80 41,28
36 364,30 379,5 150 30 95 80 43,61
38 384,50 399,6 150 30 95 80 48,46
40 404,70 419,8 150 30 95 80 53,60

Simplex Sprockets 20B-1 with hardened teeth
Technical details Simplex Sprockets 20B-1 with hardened teeth:

No. of teeth

 pitch circle

tip circle

hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

Material Stahl/C45

12

122,7

137,8

88

20

54

45

2,58

13

132,7

147,8

98

20

61

45

3,15

14

142,7

157,8

108

20

68

45

3,78

15

152,7

167,9

118

20

75

45

4,47

16

162,8

177,9

120

25

75

50

5,25

17

172,8

187,9

120

25

75

50

5,61

18

182,9

198,0

120

25

75

50

6,00

19

192,9

208,1

120

25

75

50

6,40

20

203,0

218,1

120

25

75

50

6,84

21

213,0

228,2

140

25

90

55

8,79

22

223,1

238,3

140

25

90

55

9,27

23

233,2

248,3

140

25

90

55

9,77

24

243,2

258,4

140

25

90

55

10,30

25

253,3

268,5

140

25

90

55

10,85

26

263,4

278,6

150

25

95

55

12,07

27

273,5

288,6

150

25

95

55

12,67

28

283,6

298,7

150

25

95

55

13,29

29

293,7

308,8

150

25

95

55

13,93

30

303,8

318,9

150

25

95

55

14,60

kettenraddreifach
No. of teeth pitch circle tip circle hub pilot bore bore total weight
Ø Ø Ø Ø max. length approx
z d0 dk dn d1 d2 L kg
 Material steel/C45
8 82,96 98,1 53 20 33 110 2,15
9 92,80 108,0 63 20 40 110 3,05
10 102,70 117,9 70 20 44 110 4,04
11 112,68 127,8 80 20 47 115 5,19
12 122,70 137,8 90 20 53 115 6,55
13 132,70 147,8 100 20 59 115 8,06
14 142,70 157,8 110 20 63 115 9,71
15 152,70 167,9 120 20 64 115 11,50
16 162,80 177,9 120 25 64 115 13,06
17 172,80 187,9 120 25 64 115 14,65
18 182,90 198,0 120 25 64 115 16,54
19 192,90 208,1 120 25 64 115 18,45
20 203,00 218,1 120 25 64 115 20,48
21 213,00 228,2 140 25 90 115 23,38
22 223,10 238,3 140 25 90 115 25,64
23 233,20 248,3 140 25 90 115 28,00
24 243,20 258,4 140 25 90 115 30,49
25 253,30 268,5 140 25 90 115 33,09
26 263,40 278,6 150 25 92 115 36,23
27 273,50 288,6 150 25 92 115 39,06
28 283,60 298,7 150 25 92 115 42,00
29 293,70 308,8 150 25 92 115 45,10
30 303,80 318,9 150 25 92 115 48,23
31 313,90 329,0 150 30 92 115 52,30
32 323,90 339,1 150 30 92 115 54,91
33 334,00 349,2 150 30 92 115 57,75
34 334,10 359,3 150 30 92 115 62,06
35 354,20 369,4 150 30 92 115 65,80
36 364,30 379,5 150 30 92 115 69,66
37 374,40 389,5 150 30 92 115 73,10
38 384,50 399,6 150 30 92 115 77,72
39 394,60 409,7 150 30 92 115 82,00
40 404,70 419,8 150 30 92 115 86,24
38 384,50 400,0 180 56 110 110 52,00
45 455,20 470,3 180 56 110 110 71,50
57 576,40 592,0 180 60 110 125 115,00
76 768,20 784,0 200 60 120 140 165,00





No. of teeth

pitch circle

tip circle

hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

8

33,18

37,2

20

 10

12

 25

0,04

9

37,13

41,0

24

 10

15

 25

0,06

10

41,10

45,0

26

 10

16

 25 0,07

11

45,10

49,0

29

 10 18 25

0,10

12

49,10

53,0

33

 10

21

 28

0,13

13

53,10

57,0

37

 10

23

 28

0,16

14

57,10

62,0

41

 10

26

 28

0,19

15

91,10

66,0

45

10

28

28

0,23

16

65,10

70,0

50

12

31

28

0,29

17

69,10

74,0

52

12

31

28

0,30

18

73,10

78,0

56

12

35

28

0,31

19

77,20

82,0

 60

12

38

 28

0,32

20

81,20

86,0

 64

12

 40 28

0,33

21

85,20

90,0

68

14

 42

28

0,48

22

89,20

94,0

70

14

 44

28

0,49

23

93,30

98,0

70

14

 44

28

0,51

24

98,30

102,0

70

14

 44

28

0,52

25

101,30

106,0

70

14

 44

28

0,53

26

105,4

110,0

70

16

44

30

0,67

27

109,4

114,0

70

16

44

30

0,69

28

113,40

118,0

70

16

44

30

0,70

29

117,50

122,0

80

16

 50

30

0,72

30

121,50

126,0

80

16

 50

30

0,74

31

125,50

130,0

90

16

 56

30

0,75

32

129,60

134,0

90

16

 56

30

0,77

33

133,60

139,0

90

16

 56

30

0,79

34

137,60

143,0

90

16

 56

30

0,81

35

141,70

147,0

90

16

 56

30

0,83

36

145,70

151,0

90

16

 56

35

1,00

37

149,70

155,0

90

16

 56

35

1,02

38

153,80

159,0

90

16

 56

35

1,04

39

157,80

163,0

90

16

 56

35

1,06

40

161,90

167,0

90

16

 56

35

1,09

Zahnkupplungen

Zahnkupplungen

Die Zahnkupplungen sind lieferbar in den Varianten: kurze Nabe / kurze Nabe

kurze Nabe / lange Nabe

lange Nabe / lange Nabe

Type Bohrung

minBohrung

maxAdGG1DSKH1H2H3Gewicht

ca. kg

kurze NabeGewicht

ca. kg

lange NabeGewicht

ca. kg

Taschen-

teilSG-14 614 3724 402340465067840,090,150,02SG-198193730402548465469840,150,230,03SG-24102441365026524856801040,210,400,04SG-28102846445540664984991140,480,660,07SG-32123248505540764984991140,630,860,09SG-381438485860408349841041240,831,250,11SG-422042506560429249881061241,111,580,14SG-4820485067605095491041141241,371,650,16SG-552555588265521144101081211342,122,660,26SG-652565689570551324121141291443,073,920,39

technische Daten

Type Upm

norm.Upm

max.Drehmoment

Nm

norm.Drehmoment

Nm

maxUpm/1 maxMax. Verlagerung je Nabe

WinkelMax.

Verlagerung

je Nabe

Radial mmAxial-

verlagerung SG-14 0,0011 0,0023 11,5 23,014000+/- 2° 0,7 +/-1SG-190,00190,003718,536,512000+/- 2°0,8+/-1SG-240,00230,004723,046,010000+/- 2°0,8+/-1SG-280,00530,010651,5103,58000+/- 2°1,0+/-1SG-320,00710,014269,0138,07100+/- 2°1,0+/-1SG-380,00900,018188,0176,06300+/- 2°0,9+/-1SG-420,01130,0226110,0220,06000+/- 2°0,9+/-1SG-480,01580,0317154,0308,05600+/- 2°0,9+/-1SG-550,02900,0580285,0570,04800+/- 2°1,2+/-1SG-650,04320,0865420,0840,04000+/- 2°1,3+/-1

Type übertragene

Leistung

in KW bei 750upm

norm.übertragene

Leistung

in KW bei 750upm

max.übertragene

Leistung

in KW bei 1000upm

norm.übertragene

Leistung

in KW bei 1000upm

max.übertragene

Leistung

in KW bei 1500upm

norm.übertragene

Leistung

in KW bei 1500upm

max.übertragene

Leistung

in KW bei 3000upm

norm.übertragene

Leistung

in KW bei 3000upm

max.SG-140,81,51,12,01,63,03,36,0SG-191,32,71,83,72,75,55,411,1SG-241,73,52,34,73,47,06,914,1SG-283,97,95,210,67,815,915,631,8SG-325,210,57,014,110,521,121,042,3SG-386,713,59,018,013,527,027,054,0SG-428,416,811222,516,833,733,667,5SG-4811,823,615,831,623,747,447,494,8SG-5521,743,529,058,043,587,087,0174,0SG-6532,164,342,985,864,3128,7128,7257,4

Die Auswahl der Zahnkupplungen muß so gewählt werden, daß das max. Motordrehmoment das max. zulässige Spitzendrehmoment der Kupplung nicht überschreitet.

Taper_Zahnriemenscheibe
Typ Material Bauart Zähnezahl Dp De Df Dm F S für Buchse Gewicht ca. kg/St.
TL-28-14M-40 Stahl 4F 28 124,78 122,12 128 – 54 32 2012 2,07
TL-29-14M-40 Stahl 4F 29 129,23 126,57 138 – 54 32 2012 2,38
TL-30-14M-40 Stahl 4F 30 133,69 130,99 138 – 54 32 2012 2,65
TL-32–14M-40 Stahl 4F 32 142,60 139,88 154 – 54 32 2012 3,40
TL-34–14M-40 Stahl 4F 34 151,52 148,79 160 – 54 45 2517 3,87
TL-36–14M-40 Stahl 4F 36 160,43 157,68 168 – 54 45 2517 4,80
TL-38–14M-40 Stahl 4F 38 169,34 166,60 184 – 54 45 2517 5,40
TL-40–14M-40 Stahl 4F 40 178,25 175,49 188 – 54 45 2517 6,00
TL-44–14M-40 Stahl 4F 44 196,08 193,28 212 – 54 51 3020 7,80
TL-48–14M-40 Stahl 4F 48 213,90 211,11 226 – 54 51 3020 9,40
TL-56–14M-40 Stahl 9WF 56 249,55 246,76 256 170 54 51 3020 10,80
TL-64–14M-40 Grauguß 9WF 64 285,21 282,41 296 170 54 51 3020 13,40
TL-72–14M-40 Grauguß 9W 72 320,86 318,06 – 170 54 51 3020 15,20
TL-80–14M-40 Grauguß 9A 80 356,51 353,71 – 170 54 51 3020 16,00
TL-90–14M-40 Grauguß 9A 90 401,07 398,28 – 170 54 51 3020 17,80
TL-112–14M-40 Grauguß 9A 112 499,11 496,32 – 170 54 51 3020 25,60
TL-144–14M-40 Grauguß 9A 144 641,71 638,92 – 170 54 51 3020 32,00
TL-168–14M-40 Grauguß 9A 168 748,66 745,87 – 170 54 51 3020 44,00
TL-192–14M-40 Grauguß 7A 192 855,62 852,82 – 190 54 89 3535 49,00
TL-216–14M-40 Grauguß 7A 216 962,57 959,76 – 190 54 89 3535 55,00

round link chain
Chain- nominal thickness pitch width weight laod capacity breaking load
no. d t b kg / m kg kg
K 6×21 6 21 20 0,75 360 1440
K 8×28 8 28 27 1,33 650 2600
K 10×35 10 35 34 2,05 1100 4400
K 13×45 13 45 44 3,45 1600 6400
K 16×56 16 56 54 5,20 2800 11200
K 18×63 18 63 60 6,50 3500 14000
K 20×70 20 70 67 8,20 4500 18000
K 23×80 23 80 77 10,80 5000 20000
K 26×91 26 91 87 14,00 6300 25200
K 28×98 28 98 94 16,50 7500 30000
K 30×105 30 105 101 19,00 8500 34000
K 33×115 33 115 112 22,30 10000 40000
K 36×126 36 126 122 26,50 12500 50000
K 39×136 39 136 132 31,00 14000 56000

quick link acc. to DIN 56926
article-no. w (mm) p (mm) h (mm) load capacity kg weight approx kg/St.
RSK-3,5(*)-SV 3,5 28 10 20 0,007
RSK-4(*)-SV 4 32 11 40 0,011
RSK-5(*)-SV 5 39 12 75 0,020
RSK-6(*)-SV 6 46 14 100 0,035
RSK-7(*)-SV 7 52 16 150 0,055
RSK-8(*)-SV 8 59 18 200 0,080
RSK-10(*)-SV 10 70 20 250 0,145
RSK-12(*)-SV 12 85 25 300 0,200
RSK-14(*)-SV 14 95 26 500 0,300
RSK-16(*)-SV 16 111 30 700 0,400

available executions: Stainless steel AISI316, Electro galvanized



Typ Bauart  Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
14H075 6F 14 Stahl 56,60 55,22 64 40 26,4 40 8 0,59
15H075 6F 15 Stahl 60,64 59,27 66 45 26,4 40 8 0,65
16H075 6F 16 Stahl 64,68 63,31 70 45 26,4 40 8 0,70
17H075 6F 17 Stahl 68,72 67,35 75 45 26,4 40 8 0,73
18H075 6F 18 Stahl 72,77 71,39 79 55 26,4 40 11 0,91
19H075 6F 19 Stahl 76,81 75,44 83 60 26,4 40 11 1,08
20H075 6F 20 Stahl 80,85 79,48 87 62 26,4 40 11 1,18
21H075 6F 21 Stahl 84,89 83,52 91 65 26,4 40 11 1,30
22H075 6F 22 Stahl 88,94 87,56 93 68 26,4 40 11 1,42
23H075 6F 23 Stahl 92,98 91,61 97 72 26,4 40 11 1,67
24H075 6F 24 Stahl 97,02 95,65 102 72 26,4 40 11 1,71
25H075 6F 25 Stahl 101,06 99,69 106 72 26,4 40 11 1,87
26H075 6F 26 Stahl 105,11 103,73 112 80 26,4 40 11 2,00
27H075 6F 27 Stahl 109,15 107,78 115 80 26,4 40 11 2,10
28H075 6F 28 Stahl 113,19 111,82 120 80 26,4 40 11 2,26
29H075 6F 29 Stahl 117,23 115,86 123 80 26,4 40 11 2,49
30H075 6F 30 Stahl 121,28 119,90 128 80 26,4 40 11 2,70
32H075 6F 32 Stahl 129,36 127,99 135 80 26,4 40 11 2,85
33H075 6F 33 Stahl 133,40 132,03 140 80 26,4 40 11 3,10
34H075 6F 34 Stahl 137,45 136,07 142 80 26,4 40 11 3,30
35H075 6F 35 Stahl 141,49 140,12 150 80 26,4 40 11 3,50
36H075 6F 36 Stahl 145,53 144,16 150 80 26,4 40 11 3,65
38H075 6WF 38 Stahl 153,62 152,24 158 80 26,4 40 11 3,90
40H075 6WF 40 Stahl 161,70 160,33 168 80 26,4 40 11 4,23
42H075 6WF 42 Stahl 169,79 168,41 175 80 26,4 40 11 4,80
44H075 6WF 44 Grauguß 177,87 176,50 184 80 26,4 40 14 5,20
45H075 6WF 45 Grauguß 181,91 180,54 192 80 26,4 40 14 5,45
48H075 6WF 48 Grauguß 194,04 192,67 200 90 26,4 45 14 4,30
49H075 6W 49 Grauguß 198,08 196,71 – 90 26,4 45 14 4,50
50H075 6W 50 Grauguß 202,13 200,75 – 90 26,4 45 14 4,66



Typ Material Bauart Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
12-5M-25 Stahl 6F 12 19,10 17,96 23 12,0 30,5 36 4 0,050
14-5M-25 Stahl 6F 14 22,28 21,14 25 13,0 30,5 36 6 0,070
15-5M-25 Stahl 6F 15 23,87 22,73 28 16,0 30,5 36 6 0,080
16-5M-25 Stahl 6F 16 25,46 24,32 28 16,5 30,5 36 6 0,100
18-5M-25 Stahl 6F 18 28,65 27,51 32 20,0 30,5 36 6 0,120
20-5M-25 Stahl 6F 20 31,83 30,69 36 23,0 30,5 36 6 0,160
21-5M-25 Stahl 6F 21 33,42 32,28 38 24,0 30,5 38 6 0,190
22-5M-25 Stahl 6F 22 35,01 33,87 38 25,5 30,5 38 6 0,210
24-5M-25 Stahl 6F 24 38,20 37,06 42 27,0 30,5 38 6 0,250
26-5M-25 Stahl 6F 26 41,38 24 44 30,0 30,5 38 6 0,300
28-5M-25 Stahl 6F 28 44,56 43,42 48 30,5 30,5 38 6 0,350
30-5M-25 Stahl 6F 30 47,75 46,60 51 35,0 30,5 38 6 0,420
32-5M-25 Stahl 6F 32 50,93 49,79 54 38,0 30,5 38 8 0,480
36-5M-25 Stahl 6F 36 57,30 56,16 60 38,0 30,5 38 8 0,590
40-5M-25 Stahl 6F 40 63,66 62,52 70 38,0 30,5 38 8 0,740
44-5M-25 Aluminium 6W 44 70,03 68,89 – 38,0 30,5 40 8 0,275
48-5M-25 Aluminium 6W 48 76,39 75,25 – 45,0 30,5 40 8 0,320
60-5M-25 Aluminium 6W 60 95,46 94,35 – 45,0 30,5 40 8 0,435
72-5M-25 Aluminium 6W 72 114,59 113,45 – 45,0 30,5 40 8 0,525

Material: Aluminium 6082 T6 UNI 9006/4

Typ Bauart Zähnezahl De Df Dm F L d Gewicht ca. kg/St.
47ST10/18-2 6F 18 55,45 60 40 37 47 10 0,253
47ST10/19-2 6F 19 58,60 66 44 37 47 10 0,286
47ST10/20-2 6F 20 61,80 66 46 37 47 12 0,322
47ST10/22-2 6F 22 68,15 75 52 37 47 12 0,393
47ST10/24-2 6F 24 74,55 83 58 37 47 12 0,475
47ST10/25-2 6F 25 77,70 83 60 37 47 12 0,527
47ST10/26-2 6F 26 80,90 87 60 37 47 12 0,564
47ST10/27-2 6F 27 84,10 91 60 37 47 12 0,602
47ST10/28-2 6F 28 87,25 93 60 37 47 12 0,642
47ST10/30-2 6F 30 93,65 97 60 37 47 12 0,740
47ST10/32-2 6F 32 100,00 106 65 37 47 12 0,844
47ST10/36-2 6F 36 112,75 120 70 37 47 16 1,063
47ST10/40-2 6F 40 125,45 135 80 37 47 16 1,317
47ST10/44-0 6 44 138,20 – 88 37 47 16 1,611
47ST10/48-0 6 48 150,95 – 95 37 47 16 1,931
47ST10/60-0 6 60 189,10 – 110 37 47 16 3,004

Material: Aluminium 6082 T6 UNI 9006/4

Typ Bauart Zähnezahl Dp De Df Dm F L d Gewicht kg/St.
40T10/12-2 6F 12 38,35 36,35 42 28 30 40 6 0,099
40T10/14-2 6F 14 44,70 42,70 48 32 30 40 8 0,134
40T10/15-2 6F 15 47,90 45,90 51 32 30 40 8 0,152
40T10/16-2 6F 16 51,10 49,10 54 35 30 40 8 0,176
40T10/18-2 6F 18 57,45 55,45 60 40 30 40 8 0,224
40T10/19-2 6F 19 60,65 58,65 66 44 30 40 8 0,247
40T10/20-2 6F 20 63,80 61,80 66 46 30 40 8 0,276
40T10/22-2 6F 22 70,20 68,20 75 52 30 40 8 0,310
40T10/24-2 6F 24 76,55 74,55 83 58 30 40 8 0,392
40T10/25-2 6F 25 79,75 77,70 83 60 30 40 8 0,422
40T10/26-2 6F 26 82,90 80,90 87 60 30 40 8 0,480
40T10/27-2 6F 27 86,10 84,10 91 60 30 40 8 0,536
40T10/28-2 6F 28 89,25 87,25 93 60 30 40 8 0,590
40T10/30-2 6F 30 95,65 93,65 97 60 30 40 8 0,640
40T10/32-2 6F 32 102,00 100,00 106 65 30 40 10 0,693
40T10/36-2 6F 36 114,75 112,75 120 70 30 40 10 0,873
40T10/40-2 6F 40 127,45 125,45 131 80 30 40 10 1,067
40T10/44-0 6 44 140,20 138,20 – 88 30 40 10 1,310
40T10/48-0 6 48 152,95 150,95 – 95 30 40 16 1,516
40T10/60-0 6 60 191,15 189,10 – 110 30 40 16 2,339





duplex roller chain





inner width roller- pin- plate plate- pin- total- breaking-
pitch inner link dia. dia. height thickness length length load weight
Chain ANSI p b1 b2 d2 g g l1 a pt FB q
No. No. mm mm mm mm mm mm mm mm mm kN kg / m
min. max. max. max. max. max. max. max. min. ca.
*04C-3 *25-3 6,350 3,18 3,30 2,31 6,0 0,8 21,0 21,5 6,40 10,5 0,44
*06C-3 *35-3 9,525 4,77 5,08 3,58 9,0 1,3 32,7 33,5 10,13 23,7 1,05
08A-3 40-3 12,700 7,85 7,95 3,96 12,0 1,5 45,4 46,6 14,38 42,3 1,90
10A-3 50-3 15,875 9,40 10,16 5,08 15,1 2,0 57,0 58,5 18,11 66,6 3,09
12A-3 60-3 19,050 12,57 11,91 5,94 18,0 2,4 71,5 73,3 22,78 95,4 4,54
16A-3 80-3 25,400 15,75 15,88 7,92 24,0 3,3 91,7 93,6 29,29 170,1 7,89
20A-3 100-3 31,750 18,90 19,05 9,53 30,0 4,0 112,2 116,3 35,76 265,5 11,77
24A-3 120-3 38,100 25,22 22,23 11,10 35,7 4,8 141,4 145,2 45,44 381,0 17,53
28A-3 140-3 44,450 25,22 25,40 12,70 41,0 5,6 152,2 156,8 48,87 517,2 22,20
32A-3 160-3 50,800 31,55 28,58 14,27 47,8 6,4 181,8 186,6 58,55 680,4 30,02
36A-3 180-3 57,150 35,48 35,71 17,46 53,6 7,2 204,4 210,2 65,84 840,7 38,22
40A-3 200-3 63,500 37,85 39,68 19,85 60,0 8,0 223,5 230,4 71,55 1.061,4 49,03
48A-3 240-3 76,200 47,35 47,63 23,81 72,4 9,5 271,3 278,6 87,83 1.530,9 71,60

*bush chain without rollers



Material: Grauguß

für Keilriemen 22mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPC200-6 200 209,6 3535 90 162
SPC212-6 212 221,6 3535 90 162
SPC224-6 224 233,6 3535 90 162
SPC236-6 236 245,6 3535 90 162
SPC250-6 250 259,6 3535 90 162
SPC265-6 265 274,6 3535 90 162
SPC280-6 280 289,6 3535 90 162
SPC300-6 300 309,6 3535 90 162
SPC315-6 315 324,6 3535 90 162
SPC335-6 335 344,6 3535 90 162
SPC355-6 355 364,6 3535 90 162
SPC375-6 375 384,6 4040 100 162
SPC400-6 400 409,6 4040 100 162
SPC425-6 425 434,6 4040 100 162
SPC450-6 450 459,6 4545 100 162
SPC475-6 475 484,6 4545 110 162
SPC500-6 500 509,6 4545 110 162
SPC530-6 530 539,6 5050 125 162
SPC560-6 560 569,6 5050 125 162
SPC630-6 630 639,6 5050 125 162
SPC710-6 710 719,6 5050 125 162
SPC800-6 800 809,6 5050 125 162
SPC1000-6 1000 1009,6 5050 125 162
SPC1250-6 1250 1259,6 5050 125 162

Material: Grauguß für Keilriemen 12,7 mm bzw. 13 mm

Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPA100-6 100 105,5 1610 42 95
SPA106-6 106 111,5 2012 50 95
SPA112-6 112 117,5 2012 50 95
SPA118-6 118 123,5 2012 50 95
SPA125-6 125 130,5 2012 50 95
SPA132-6 132 137,5 2517 60 95
SPA140-6 140 145,5 2517 60 95
SPA150-6 150 150,5 2517 60 95
SPA160-6 160 160,5 2517 60 95
SPA170-6 170 170,5 2517 60 95
SPA180-6 180 180,5 3020 75 95
SPA190-6 190 190,5 3020 75 95
SPA200-6 200 200,5 3020 75 95
SPA212-6 212 217,5 3020 75 95
SPA224-6 224 229,5 3020 75 95
SPA236-6 236 241,5 3020 75 95
SPA250-6 250 255,5 3020 75 95
SPA280-6 280 280,5 3535 90 95
SPA315-6 315 320,5 3535 90 95
SPA355-6 355 360,5 3535 90 95
SPA400-6 400 405,5 3535 90 95
SPA450-6 450 455,5 3535 90 95
SPA500-6 500 505,5 3535 90 95
SPA560-6 560 565,5 3535 90 95
SPA630-6 630 635,5 4040 100 102
SPA800-6 800 805,5 4040 100 102
SPA1000-6 1000 1005,5 4545 110 114



Material: Grauguß

für Keilriemen 9,7 mm bzw. 10 mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPZ90-6 90 94 1610 42 76
SPZ95-6 95 99 1610 42 76
SPZ100-6 100 104 2012 50 76
SPZ106-6 106 110 2012 50 76
SPZ112-6 112 116 2012 50 76
SPZ118-6 118 122 2517 60 76
SPZ125-6 125 129 2517 60 76
SPZ132-6 132 136 2517 60 76
SPZ140-6 140 144 2517 60 76
SPZ150-6 150 154 2517 60 76
SPZ160-6 160 164 2517 60 76
SPZ170-6 170 174 2517 60 76
SPZ180-6 180 184 2517 60 76
SPZ190-6 190 194 2517 60 76
SPZ200-6 200 204 2517 60 76
SPZ224-6 224 228 2517 60 76
SPZ250-6 250 254 2517 60 76
SPZ280-6 280 284 2517 60 76
SPZ315-6 315 319 2517 60 76
SPZ355-6 355 359 2517 60 76
SPZ400-6 400 404 3030 75 76
SPZ450-6 450 454 3030 75 76
SPZ500-6 500 504 3030 75 76
SPZ630-6 630 634 3535 75 89
SPZ800-6 800 804 3535 90 89

Material: Grauguß

für Keilriemen 16,3 mm bzw. 17 mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPB140-6 140 147 2517 60 120
SPB150-6 150 157 2517 60 120
SPB160-6 160 167 3020 75 120
SPB170-6 170 177 3020 75 120
SPB180-6 180 187 3020 75 120
SPB190-6 190 197 3020 75 120
SPB200-6 200 207 3020 75 120
SPB212-6 212 219 3535 90 120
SPB224-6 224 231 3535 90 120
SPB236-6 236 243 3535 90 120
SPB250-6 250 257 3535 90 120
SPB280-6 280 287 3535 90 120
SPB300-6 300 307 3535 90 120
SPB315-6 315 322 3535 90 120
SPB335-6 335 342 3535 90 120
SPB355-6 355 362 3535 90 120
SPB400-6 400 407 3535 90 120
SPB450-6 450 457 4040 100 120
SPB500-6 500 507 4040 100 120
SPB560-6 560 567 4040 100 120
SPB630-6 630 637 4040 100 120
SPB710-6 710 717 4040 100 120
SPB800-6 800 807 4545 110 120
SPB900-6 900 907 4545 110 120
SPB1000-6 1000 1007 4545 110 120
SPB1250-6 1250 1257 4545 110 120



type for chain



 Newton A B C D E E min. G H L N O P
LP1 06B 66-250 60 25 56 76 140 110 10,5 70 12,5 20 20 25
LP1 08B 66-250 60 25 56 76 140 110 10,5 70 12,5 20 20 35
LP2 10B 89-340 60 25 56 76 145 115 12,5 85 12,5 20 25 40
LP2 12B 89-340 60 25 56 76 145 115 12,5 85 12,5 20 30 49
LP3 16B 100-450 60 25 56 76 150 120 12,5 100 12,5 20 45 78
LP3 20B 100-450 60 25 56 76 150 120 12,5 100 12,5 20 54 90
LP3 24B 100-450 60 25 56 76 150 120 12,5 100 12,5 20 70 119

No. of teeth pitch circle tip circle hub bore bore total weight
Ø Ø Ø Ø max. length approx
Material steel/C45 do dk dn d1 d2 L kg
8 66,4 77,0 42 16 26 65 0,81
9 76,3 85,0 50 16 31 65 1,15
10 82,1 93,0 56 16 35 65 1,52
11 90,1 99,5 64 20 40 70 2,08
12 98,1 109,0 72 20 45 70 2,60
13 106,1 117,0 80 20 47 70 3,18
14 114,1 125,0 88 20 52 70 3,82
15 122,2 133,0 96 20 58 70 4,51
16 130,2 141,0 104 20 60 70 5,17
17 138,2 149,0 112 20 64 70 5,98
18 146,3 157,0 120 20 64 70 6,84
19 154,3 165,0 128 20 64 70 7,76
20 162,4 173,0 130 20 70 70 8,52
21 170,4 181,0 130 25 70 70 9,24
22 178,5 189,0 130 25 70 70 10,00
23 186,5 197,5 130 25 70 70 10,80
24 194,6 205,5 130 25 70 70 11,64
25 202,7 214,0 130 25 70 70 12,52
26 210,7 222,0 130 25 70 70 13,43
27 218,8 230,0 130 25 70 70 14,38
28 226,8 238,0 130 25 70 70 15,38
29 234,9 245,8 130 25 70 70 16,41
30 243,0 254,0 130 25 70 70 17,48
31 251,1 262,0 140 25 90 70 18,96
32 259,1 270,0 140 25 90 70 20,10
33 267,2 278,5 140 25 90 70 21,29
34 275,3 287,0 140 25 90 70 22,21
35 283,4 296,2 140 25 90 70 23,77
36 291,4 304,6 140 25 90 70 25,07
37 299,5 312,6 140 25 90 70 26,41
38 307,6 320,7 140 25 90 70 27,79
39 315,7 328,8 140 25 90 70 29,20
40 323,7 336,9 140 25 90 70 30,65
material: GG-22
38 307,6 320,0 140 39 90 75 16,45
45 364,10 377,0 150 39 92 75 19,20
57 461,1 474,0 160 39 95 90 29,50
76 614,6 627,0 175 39 100 95 46,30
95 768,2 781,0 175 44 100 95 53,00
114 921,8 933,0 175 44 100 95 74,00



No. of teeth pitch circle tip circle hub-dia. total length for
z d do ND L bush
13 132,65 147,8 90 32 2012
15 152,72 167,9 108 45 2517
17 172,78 187,9 108 45 2517
19 192,91 208,1 108 45 2517
21 213,04 228,2 108 45 2517
23 233,17 248,3 108 45 2517
25 253,33 268,5 108 45 3020
27 273,40 288,6 150 51 3020
30 303,75 318,9 150 51 3020
Material: cast iron (GG-22)
38 384,49 399,6 160 51 3020
45 455,17 470,3 160 51 3020
57 576,36 591,5 160 51 3020
76 768,32 783,5 160 51 3020


The suitable Taper-bushes you will find here.

platewheel simplex





No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
do dk d1 kg
10 41,1 46 8 0,053
11 45,1 49 10 0,065
12 49,1 53 10 0,080
13 53,6 58 10 0,095
14 57,7 62 10 0,11
15 61,1 66 10 0,13
16 65,1 70 10 0,155
17 69,1 74 10 0,18
18 73,1 78 10 0,20
19 77,2 82 10 0,225
20 81,2 86 10 0,25
21 85,2 90 12 0,275
22 89,2 94 12 0,30
23 93,3 99 12 0,33
24 97,3 102 12 0,365
25 101,3 106 12 0,40
26 105,4 110 16 0,43
27 109,4 115 16 0,465
28 113,4 118 16 0,50
29 117,5 122 16 0,55
30 121,5 127 16 0,58
31 125,54 130,2 16 0,61
32 129,6 135 16 0,66
33 133,6 138,4 16 0,71
34 137,6 143 16 0,75
35 141,7 147 16 0,79
36 145,7 151 16 0,84
37 149,76 154,6 16 0,92
38 153,8 159 16 0,94
40 161,9 167 16 1,04
42 170,0 176 20 1,15
44 178,0 184 20 1,25
45 182,1 188 20 1,30
46 186,1 192 20 1,36
47 190,14 196,2 20 1,38
48 194,2 203 20 1,50
49 198,2 205 20 1,55
50 202,3 209 20 1,66
54 218,4 224 20 1,88
57 230,5 237 20 2,10
60 242,7 249 20 2,36
65 262,9 269 25 2,75
70 283,1 289 25 3,22
76 307,33 314 25 3,86
80 323,5 330 25 4,26
90 363,9 370 25 5,43
95 384,1 390 25 6,07
100 404,3 411 25 6,72
114 460,9 467 25 8,85
125 505,4 511 25 10,50

kettenradscheibe dreifach
No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 99,55 115,0 25 3,67
9 111,40 126,4 25 5,10
10 123,30 138,0 25 6,75
11 135,21 150,0 25 8,42
12 147,20 162,0 25 10,50
13 159,20 174,2 25 12,81
14 171,20 186,2 25 15,33
15 183,30 198,2 25 18,08
16 195,30 210,3 25 21,04
17 207,30 222,3 25 24,22
18 219,40 234,3 25 27,61
19 231,50 246,5 25 31,23
20 243,50 258,6 25 35,06
21 255,70 270,6 30 38,60
22 267,70 282,7 30 42,87
23 279,80 294,8 30 47,36
24 291,90 306,8 30 52,07
25 304,00 319,0 30 56,99
26 316,10 331,0 30 62,14
27 328,20 343,2 30 67,50
28 340,30 355,2 30 73,08
29 352,40 367,3 30 78,99
30 364,50 379,5 40 84,90
31 376,60 391,6 40 91,25
32 388,70 403,7 40 97,59
33 400,80 415,8 40 104,48
34 412,90 427,8 40 111,37
35 425,00 440,0 40 118,26
36 437,20 452,0 40 125,81
37 449,30 464,2 40 133,36
38 461,40 476,2 40 140,90
39 473,50 488,5 40 149,49
40 485,60 500,6 40 158,08
42 509,80 524,7 40 177,61
45 546,20 561,2 40 201,37
46 558,30 573,3 40 213,64
48 582,50 597,4 40 230,56
50 606,80 621,7 40 251,11
55 667,40 682,3 40 298,66
57 691,70 706,3 40 329,92
60 727,90 742,8 40 366,97
65 788,60 803,4 40 461,08
76 921,90 936,9 40 597,76







No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 82,96 98,1 20 1,28
9 92,80 108,0 20 1,74
10 102,70 117,9 20 2,28
11 112,68 127,8 20 2,89
12 122,70 137,8 20 3,56
13 132,70 147,8 20 4,31
14 142,70 157,8 20 5,12
15 152,70 167,9 20 6,00
16 162,80 177,9 25 6,78
17 172,80 187,9 25 7,80
18 182,90 198,0 25 8,89
19 192,90 208,1 25 10,05
20 203,00 218,1 25 11,27
21 213,00 228,2 25 12,56
22 223,10 238,3 25 13,93
23 233,20 248,3 25 15,36
24 243,20 258,4 25 16,86
25 253,30 268,5 25 18,43
26 263,40 278,6 25 20,07
27 273,50 288,6 25 21,17
28 283,60 298,7 25 23,56
29 293,70 308,8 25 25,39
30 303,80 318,9 25 27,30
31 313,90 329,0 25 29,29
32 323,90 339,1 25 31,34
33 334,00 349,2 25 33,49
34 334,10 359,3 25 35,64
35 354,20 369,4 25 37,90
36 364,30 379,5 30 40,22
37 374,40 389,5 30 42,65
38 384,50 399,6 30 45,08
39 394,60 409,7 30 47,65
40 404,60 419,8 30 50,21
42 424,90 440,0 30 55,62
45 455,20 470,3 30 64,25
46 465,30 480,4 30 67,26
48 485,50 5006 30 73,49
50 505,70 520,8 30 80,00
52 525,80 541,0 30 86,55
55 556,20 571,3 30 101,04
57 576,40 591,5 30 104,71
60 606,60 621,8 30 116,43
65 657,20 672,3 30 137,34
70 707,70 722,8 30 159,97
76 768,30 783,5 30 189,39
80 808,70 823,9 30 210,38
95 960,30 975,2 30 298,38
114 1152,30 1167,4 30 433,24

Zweifach-Kettenräder ASA120-2 (24A-2) nach DIN 8188

Zweifach-Kettenräder ASA120-2 (24A-2) nach DIN 8188
No. of teeth pitch circle tip circle hub pilot bore bore total weight
Ø Ø Ø Ø max. length approx
Material steel/C45 do dk dn d1 d2 L kg
12 147,20 162,0 102 25 62 100 8,28
13 159,20 174,2 114 25 70 100 10,13
14 171,20 186,2 128 25 80 100 12,24
15 183,30 198,2 132 25 82 100 14,08

simplex sprocket

No. of teeth

pitch circle

tip circle

hub

pilot bore

 bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

Material steel/C45

8

82,96

98,1

 53 20 34 40 0,95

9

92,8

108,0

 63 20 41 40 1,20

10

102,7

117,9

 70 20 43 40 1,60

11

112,68

127,8

 77 20 47 45 2,15

12

122,7

137,8

 88 20 54 45 2,73

13

132,7

147,8

 98 20 61 45 3,30

14

142,7

157,8

 108 20 68 45 3,90

15

152,7

167,9

 118 20 75 45 4,65

16

162,8

177,9

 120 25 75 50 5,40

17

172,8

187,9

 120 25 75 50 5,80

18

182,9

198,0

 120 25 75 50 6,20

19

192,9

208,1

 120 25 75 50 6,60

20

203,0

218,1

 120 25 75 50 7,05

21

213,0

228,2

 140 25 90 55 9,10

22

223,1

238,3

 140 25 90 55 9,40

23

233,2

248,3

 140 25 90 55 10,00

24

243,2

258,4

 140 25 90 55 10,15

25

253,3

268,5

 140 25 90 55 10,20

kettenraddreifach
No. of teeth pitch circle tip circle hub pilot bore bore total weight
Ø Ø Ø Ø max. length approx
z d0 dk dn d1 d2 L kg

8 99,55 115,0 58 25 35 140 4,00
9 111,40 126,4 70 25 45 140 5,62
10 123,30 138,0 80 25 50 140 7,45
11 135,21 150,0 90 25 57 150 9,73
12 147,20 162,0 102 25 62 150 12,24
13 159,20 174,2 114 25 70 150 15,02
14 171,20 186,2 128 25 80 150 18,16
15 183,30 198,2 132 25 82 150 21,09
16 195,30 210,3 136 25 88 150 24,25
17 207,30 222,3 136 25 88 150 27,42
18 219,40 234,3 160 25 105 150 32,12
19 231,50 246,5 160 25 105 150 35,74
20 243,50 258,6 160 25 105 150 39,57
21 255,70 270,6 160 25 105 150 42,98
22 267,70 282,7 160 25 105 150 47,25
23 279,80 294,8 160 25 105 150 51,74
24 291,90 306,8 160 25 105 150 56,44
25 304,00 319,0 160 30 105 150 61,37
26 316,10 331,0 160 30 105 150 66,52
27 328,20 343,2 160 30 105 150 71,88
28 340,30 355,2 160 30 105 150 77,46
29 352,40 367,3 160 30 105 150 83,10
30 364,50 379,5 160 30 105 150 89,28
31 376,60 391,6 160 30 105 150 95,30
32 388,70 403,7 160 30 105 150 101,97
33 400,80 415,8 160 30 105 150 108,10
34 412,90 427,8 160 30 105 150 115,55
35 425,00 440,0 160 30 105 150 122,64
36 437,20 452,0 160 30 105 150 130,77
37 449,30 464,2 160 30 105 150 138,15
38 461,40 476,2 160 30 105 150 145,28
39 488,50 473,5 160 30 105 150 155,66
40 485,60 500,6 160 30 105 150 161,46
material: GG-22
38 461,40 476,0 200 60 120 150 42,50
45 546,20 561,0 200 60 120 150 72,00
57 691,60 707,0 200 70 120 150 119,40
76 921,90 937,0 250 70 150 150 180,00



Duplex sprocket 20B-2 DIN 8187

No. of pitch circle tip circle hub prebore bore total weight
tooth Ø Ø Ø Ø max. length approx
Material Stahl/C45 do dk dn d1 d2 L kg
8 82,96 98,10 53 20 34 75 1,58
9 92,80 108,0 63 20 39 75 2,19
10 102,70 117,9 70 20 44 75 2,85
11 112,68 127,8 80 20 50 80 3,72
12 112,70 137,8 90 20 50 80 4,66
13 132,70 147,8 100 20 56 80 5,70
14 142,70 157,8 110 20 60 80 6,84
15 152,70 167,9 120 20 75 80 8,08
16 162,80 177,9 120 25 75 80 8,90
17 172,80 187,9 120 25 75 80 9,92
18 182,90 198,0 120 25 75 80 11,00
19 192,90 208,1 120 25 75 80 12,16
20 203,00 218,1 120 25 75 80 13,38
21 213,00 228,2 140 25 90 80 15,49
22 223,10 238,3 140 25 90 80 16,86
23 223,20 248,3 140 25 90 80 18,29
24 243,20 258,4 140 25 90 80 19,79
25 253,30 268,5 140 25 90 80 21,36
26 263,40 278,6 150 25 95 80 23,45
27 273,50 288,6 150 25 95 80 25,15
28 283,60 298,7 150 25 95 80 26,93
29 293,70 308,8 150 25 95 80 28,77
30 303,80 318,9 150 25 95 80 30,69
31 313,90 329,0 150 25 95 80 32,67
32 323,90 339,1 150 25 95 80 34,72
33 334,00 349,2 150 25 95 80 36,10
34 344,10 359,3 150 25 95 80 39,03
35 354,20 369,4 150 25 95 80 41,28
36 364,30 379,5 150 30 95 80 43,61
37 374,40 289,5 150 30 95 80 45,20
38 384,50 399,6 150 30 95 80 48,46
39 394,60 409,7 150 30 95 80 50,20
40 404,70 419,8 150 30 95 80 53,60
Sprockets

cast iron

 material:

GG-22
38 384,50 400,0 140 44 90 90 24,80
45 455,20 470,3 140 44 90 90 32,00
57 576,40 592,0 160 50 100 100 43,00
76 768,20 784,0 180 50 115 100 62,50

turnbuckles acc. to DIN 1480
size w mm size w inch possible stainless steel excecutions possible zin plated executions working load kg weight approx kg/pcs.
5 3/16 eye/eye eye/hook eye/eye eye/hook hook/hook 50 0,037
6 1/4 eye/eye eye/hook eye/eye eye/hook hook/hook 75 0,064
8 5/16 eye/eye eye/hook eye/eye eye/hook hook/hook 165 0,147
10 3/8 eye/eye eye/hook eye/eye eye/hook hook/hook 235 0,238
12 1/2 eye/eye eye/hook eye/eye eye/hook hook/hook 320 0,370
14 9/16 – eye/eye eye/hook hook/hook 420 0,510
16 5/8 eye/eye eye/hook eye/eye eye/hook hook/hook 530 1,000
20 3/4 eye/eye eye/hook eye/eye eye/hook hook/hook 730 1,540
22 7/8 – eye/eye eye/hook hook/hook 1120 2,250
25 1 – eye/eye eye/hook hook/hook 1150 2,810

Taper_Zahnriemenscheibe
Typ Material Bauart Zähnezahl Dp De Df Dm F S für Buchse Gewicht ca. kg/St.
TL-28-14M-55 Stahl 4F 28 124,78 122,12 128 – 70 32 2012 2,20
TL-29-14M-55 Stahl 4F 29 129,23 126,57 138 – 70 32 2012 2,70
TL-30-14M-55 Stahl 4F 30 133,69 130,99 138 – 70 45 2517 2,74
TL-32–14M-55 Stahl 4F 32 142,60 139,88 154 – 70 45 2517 3,66
TL-34–14M-55 Stahl 4F 34 151,52 148,79 160 – 70 45 2517 4,55
TL-36–14M-55 Stahl 4F 36 160,43 157,68 168 – 70 45 2517 5,20
TL-38–14M-55 Stahl 4F 38 169,34 166,60 184 – 70 45 2517 6,20
TL-40–14M-55 Stahl 4F 40 178,25 175,49 188 – 70 45 2517 7,00
TL-44–14M-55 Stahl 4F 44 196,08 193,28 212 – 70 51 3020 8,60
TL-48–14M-55 Stahl 4F 48 213,90 211,11 226 – 70 51 3020 10,40
TL-56–14M-55 Stahl 9WF 56 249,55 246,76 256 170 70 51 3020 12,40
TL-64–14M-55 Grauguß 9WF 64 285,21 282,41 296 170 70 51 3020 14,50
TL-72–14M-55 Grauguß 9W 72 320,86 318,06 – 170 70 51 3020 16,20
TL-80–14M-55 Grauguß 9A 80 356,51 353,71 – 170 70 51 3020 17,50
TL-90–14M-55 Grauguß 9A 90 401,07 398,28 – 170 70 51 3020 20,10
TL-112–14M-55 Grauguß 9A 112 499,11 496,32 – 170 70 51 3020 28,40
TL-144–14M-55 Grauguß 9A 144 641,71 638,92 – 170 70 51 3020 36,20
TL-168–14M-55 Grauguß 9A 168 748,66 745,87 – 170 70 51 3020 49,00
TL-192–14M-55 Grauguß 7A 192 855,62 852,82 – 190 70 89 3535 53,00
TL-216–14M-55 Grauguß 7A 216 962,57 959,76 – 190 70 89 3535 65,80

Typ Bauart Material Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
14H100 6F 14 Stahl 56,60 55,22 64 40 31,8 45 11 0,67
15H100 6F 15 Stahl 60,64 59,27 66 45 31,8 45 11 0,77
16H100 6F 16 Stahl 64,68 63,31 70 45 31,8 45 11 0,88
17H100 6F 17 Stahl 68,72 67,35 75 45 31,8 45 11 0,88
18H100 6F 18 Stahl 72,77 71,39 79 55 31,8 45 14 1,06
19H100 6F 19 Stahl 76,81 75,44 83 60 31,8 45 14 1,23
20H100 6F 20 Stahl 80,85 79,48 87 62 31,8 45 14 1,33
21H100 6F 21 Stahl 84,89 83,52 91 65 31,8 45 14 1,43
22H100 6F 22 Stahl 88,94 87,56 93 68 31,8 45 14 1,63
23H100 6F 23 Stahl 92,98 91,61 97 72 31,8 45 14 1,85
24H100 6F 24 Stahl 97,02 95,65 102 72 31,8 45 14 1,93
25H100 6F 25 Stahl 101,06 99,69 106 72 31,8 45 14 2,07
26H100 6F 26 Stahl 105,11 103,73 112 80 31,8 45 14 2,30
27H100 6F 27 Stahl 109,15 107,78 115 80 31,8 45 14 2,40
28H100 6F 28 Stahl 113,19 111,82 120 80 31,8 45 14 2,53
29H100 6F 29 Stahl 117,23 115,86 123 80 31,8 45 14 2,70
30H100 6F 30 Stahl 121,28 119,90 128 80 31,8 45 14 2,93
32H100 6F 32 Stahl 129,36 127,99 135 80 31,8 45 14 3,06
33H100 6F 33 Stahl 133,40 132,03 140 80 31,8 45 14 3,40
34H100 6F 34 Stahl 137,45 136,07 142 80 31,8 45 14 3,57
35H100 6F 35 Stahl 141,49 140,12 150 80 31,8 45 14 3,80
36H100 6WF 36 Stahl 145,53 144,16 150 80 31,8 45 14 3,92
38H100 6WF 38 Stahl 153,62 152,24 158 80 31,8 45 14 4,40
40H100 6WF 40 Stahl 161,70 160,33 168 80 31,8 45 14 4,95
42H100 6WF 42 Stahl 169,79 168,41 175 80 31,8 45 14 5,60
44H100 6WF 44 Grauguß 177,87 176,50 184 80 31,8 50 14 6,20
45H100 6WF 45 Grauguß 181,91 180,54 192 80 31,8 50 14 6,45
48H100 6WF 48 Grauguß 194,04 192,67 200 90 31,8 50 14 5,30
49H100 6W 49 Grauguß 198,08 196,71 – 90 31,8 50 19 5,40
50H100 6W 50 Grauguß 202,13 200,75 – 90 31,8 50 19 5,50
52H100 6W 52 Grauguß 210,21 208,84 – 90 31,8 50 19 5,80
58H100 6A 58 Grauguß 234,47 233,09 – 90 31,8 50 19 6,20
60H100 6A 60 Grauguß 242,55 241,18 – 90 31,8 50 19 7,50
70H100 6A 70 Grauguß 282,98 281,61 – 100 31,8 55 19 8,20
72H100 6A 72 Grauguß 291,06 289,69 – 100 31,8 55 19 9,00
82H100 6A 82 Grauguß 331,49 330,12 – 100 31,8 55 19 9,20
84H100 6A 84 Grauguß 339,57 338,20 – 100 31,8 55 19 10,00
94H100 6A 94 Grauguß 380,00 378,63 – 120 31,8 60 19 13,00
96H100 6A 96 Grauguß 388,08 386,71 – 120 31,8 60 19 13,80
106H100 6A 106 Grauguß 428,51 427,14 – 120 31,8 60 19 15,50
116H100 6A 116 Grauguß 468,93 467,56 – 120 31,8 60 19 18,00
118H100 6A 118 Grauguß 477,02 475,65 – 120 31,8 60 19 20,00
120H100 6A 120 Grauguß 485,10 483,73 – 120 31,8 60 19 22,00
150H100 6A 150 Grauguß 606,38 605,01 – 120 31,8 60 19 25,00
152H100 6A 152 Grauguß 614,47 613,09 – 120 31,8 60 19 26,00
154H100 6A 154 Grauguß 622,55 621,18 – 120 31,8 60 19 27,00
156H100 6A 156 Grauguß 630,64 629,96 – 120 31,8 60 19 28,00



Typ Material Bauart Zähnezahl Dp De Df Dm F L d Gewicht ca. kg/St.
22-8M-20 Stahl 6F 22 56,02 54,65 60 43 28 38 12 0,54
24-8M-20 Stahl 6F 24 61,12 59,75 66 45 28 38 12 0,65
26-8M-20 Stahl 6F 26 66,21 64,84 70 48 28 38 12 0,80
28-8M-20 Stahl 6F 28 71,30 70,08 75 50 28 38 15 0,87
30-8M-20 Stahl 6F 30 76,39 75,13 83 55 28 38 15 1,02
32-8M-20 Stahl 6F 32 81,49 80,16 87 60 28 38 15 1,20
34-8M-20 Stahl 6F 34 86,58 85,22 91 70 28 38 15 1,40
36-8M-20 Stahl 6F 36 91,67 90,30 97 75 28 38 15 1,55
38-8M-20 Stahl 6F 38 96,77 95,39 102 75 28 38 15 1,65
40-8M-20 Stahl 6F 40 101,86 100,49 106 75 28 38 15 1,74
44-8M-20 Stahl 6F 44 112,05 110,67 120 75 28 38 15 2,10
48-8M-20 Stahl 6F 48 122,23 120,86 128 75 28 38 15 2,44
56-8M-20 Stahl 6WF 56 142,60 141,23 150 80 28 38 15 2,60
64-8M-20 Stahl 6WF 64 162,97 161,60 168 80 28 38 15 2,90
72-8M-20 Stahl 6WF 72 183,35 181,97 192 80 28 38 15 3,10
80-8M-20 Grauguß 6W 80 203,72 202,35 – 90 28 38 15 3,80
90-8M-20 Grauguß 6A 90 229,18 227,81 – 90 28 38 15 4,20
112-8M-20 Grauguß 6A 112 285,21 283,83 – 90 28 38 18 5,20
144-8M-20 Grauguß 6A 144 366,69 365,32 – 90 28 38 20 7,50
168-8M-20 Grauguß 6A 168 427,81 426,44 – 100 28 38 20 10,00
192-8M-20 Grauguß 6A 192 488,92 487,55 – 100 28 38 20 14,40

Material: Aluminium 6082 T6 UNI 9006/4

Typ Bauart Zähnezahl De Df Dm F L d Gewicht ca. kg/St.
66ST10/18-2 6F 18 55,45 60 40 56 66 10 0,422
66ST10/19-2 6F 19 58,60 66 44 56 66 10 0,466
66ST10/20-2 6F 20 61,80 66 46 56 66 12 0,520
66ST10/22-2 6F 22 68,15 75 52 56 66 12 0,570
66ST10/24-2 6F 24 74,55 83 58 56 66 12 0,736
66ST10/25-2 6F 25 77,70 83 60 56 66 12 0,766
66ST10/26-2 6F 26 80,90 87 60 56 66 12 0,816
66ST10/27-2 6F 27 84,10 91 60 56 66 12 0,946
66ST10/28-2 6F 28 87,25 93 60 56 66 12 0,960
66ST10/30-2 6F 30 93,65 97 60 56 66 12 1,169
66ST10/32-2 6F 32 100,00 106 65 56 66 12 1,300
66ST10/36-2 6F 36 112,75 120 70 56 66 16 1,637
66ST10/40-2 6F 40 125,45 135 80 56 66 16 1,999
66ST10/44-0 6 44 138,20 – 88 56 66 16 2,357
66ST10/48-0 6 48 150,95 – 95 56 66 16 2,830
66ST10/60-0 6 60 189,10 – 110 56 66 16 4,368

Material: Aluminium 6082 T6 UNI 9006/4

Typ Bauart Zähnezahl Dp De Df Dm F L d Gewicht kg/St.
47T10/18-2 6F 18 57,45 55,45 60 40 37 47 10 0,253
47T10/19-2 6F 19 60,65 58,65 66 44 37 47 10 0,286
47T10/20-2 6F 20 63,80 61,80 66 46 37 47 12 0,322
47T10/22-2 6F 22 70,20 68,20 75 52 37 47 12 0,393
47T10/24-2 6F 24 76,55 74,55 83 58 37 47 12 0,475
47T10/25-2 6F 25 79,75 77,70 83 60 37 47 12 0,527
47T10/26-2 6F 26 82,90 80,90 87 60 37 47 12 0,564
47T10/27-2 6F 27 86,10 84,10 91 60 37 47 12 0,602
47T10/28-2 6F 28 89,25 87,25 93 60 37 47 12 0,642
47T10/30-2 6F 30 95,65 93,65 97 60 37 47 12 0,740
47T10/32-2 6F 32 102,00 100,00 106 65 37 47 12 0,844
47T10/36-2 6F 36 114,75 112,75 120 70 37 47 16 1,063
47T10/40-2 6F 40 127,45 125,45 131 80 37 47 16 1,371
47T10/44-0 6 44 140,20 138,20 – 88 37 47 16 1,611
47T10/48-0 6 48 152,95 150,95 – 95 37 47 16 1,913
47T10/60-0 6 60 191,15 189,10 – 110 37 47 16 3,004

gearwheel module 1,5

gearwheel module 1,5

gearwheel module 1,5

No. of teeth

tip circle

pitch circle

hub-

total-

pilot bore

weight


Ø

Ø

Ø

length

Ø

approx

z

Dp

De

d

A

D

kg

12

21,00

18,00

14

30

8

0,02

13

22,50

19,50

14

30

8

0,04

14

24,00

21,00

18

30

8

0,05

15

25,50

22,50

18

30

8

0,06

16

27,00

24,00

20

30

8

0,08

17

28,50

25,50

20

30

8

0,09

18

30,00

27,00

20

30

8

0,10

19

31,50

28,50

20

30

8

0,10

20

33,00

30,00

25

30

8

0,12

21

34,50

31,50

25

30

10

0,10

22

36,00

33,00

25

30

10

0,14

23

37,50

34,50

25

30

10

0,16

24

39,00

36,00

25

30

10

0,16

25

40,50

37,50

25

30

10

0,17

26

42,00

39,00

30

30

12

0,20

27

43,50

40,50

30

30

12

0,21

28

45,00

42,00

30

30

12

0,23

29

46,50

43,50

30

30

12

0,24

30

48,00

45,00

30

30

12

0,25

31

49,50

46,50

35

30

12

0,30

32

51,00

48,00

35

30

12

0,30

33

52,50

49,50

35

30

12

0,30

34

54,00

51,00

35

30

12

0,33

35

55,50

52,50

35

30

12

0,35

36

57,00

54,00

35

30

12

0,38

37

58,50

55,50

40

30

12

0,41

38

60,00

57,00

40

30

12

0,44

39

61,50

58,50

40

30

12

0,45

40

63,00

60,00

40

30

12

0,47

41

64,50

61,50

50

30

14

0,49

42

66,00

63,00

50

30

14

0,58

43

67,50

64,50

50

30

14

0,60

44

69,00

66,00

50

30

14

0,62

45

70,50

67,50

50

30

14

0,64

46

72,00

69,00

50

30

14

0,65

47

73,50

70,50

50

30

14

0,68

48

75,00

72,00

50

30

14

0,70

49

76,50

73,50

50

30

14

0,72

50

78,00

75,00

50

30

14

0,75

51

79,50

76,50

60

30

15

0,85

52

81,00

78,00

60

30

15

0,89

53

82,50

79,50

60

30

15

0,90

54

84,00

81,00

60

30

15

0,93

55

85,50

82,50

60

30

15

0,95

56

87,00

84,00

60

30

15

0,97

57

88,50

85,50

60

30

15

0,99

58

90,00

87,00

60

30

15

1,00

59

91,50

88,50

60

30

15

1,05

60

93,00

90,00

60

30

15

1,12

61

94,50

91,50

70

30

20

1,21

62

96,00

93,00

70

30

20

1,24

63

97,50

94,50

70

30

20

1,27

64

99,00

96,00

70

30

20

1,30

round link chain



The chains are available in bright, hot-dip galvanized, zinc-plated and stainless steel design.

The given weights and breaking forces refer to hot-dip galvanized or zinc-plated chains.

Chain- nominal thickness
 pitch width weight testing force
no. d t b approx kg /m kN
K 3×16 3 16 11 0,165 1,25
K 4×19 4 19 15 0,295 1,75
K 5×21 5 21 20 0,475 3,25
K 6×24 6 24 24 0,700 3,75
K 7×28 7 28 28 0,980 5,25
K 8×32 8 32 32 1,255 0,7
K 10×40 10 40 37,5 2,050 1,25
K 12×48 12 48 48 2,900 1,75

Material: Grauguß

für Keilriemen 9,7 mm bzw. 10 mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPZ140-6 140 144 2517 60 100
SPZ150-6 150 154 2517 60 100
SPZ160-6 160 164 2517 60 100
SPZ180-6 180 184 3020 785 100
SPZ200-6 200 204 3020 75 100
SPZ224-6 224 228 3020 75 100
SPZ250-6 250 254 3020 75 100
SPZ280-6 280 284 3020 75 100
SPZ355-6 355 359 3030 75 100
SPZ400-6 400 404 3030 75 100
SPZ450-6 450 454 3535 90 100

Material: Grauguß

für Keilriemen 16,3 mm bzw. 17 mm



Typ Wirkdurchmesser Außendurchmesser für Buchse MAX Ø Gesamtbreite
SPB140-8 140 147 2517 60 158
SPB160-8 160 167 3020 75 158
SPB170-8 170 177 3030 75 158
SPB180-8 180 187 3030 75 158
SPB190-8 190 197 3030 75 158
SPB200-8 200 207 3535 90 158
SPB212-8 212 219 3535 90 158
SPB224-8 224 231 3535 90 158
SPB236-8 236 243 3535 90 158
SPB250-8 250 257 3535 90 158
SPB280-8 280 287 3535 90 158
SPB300-8 300 307 3535 90 158
SPB315-8 315 322 3535 90 158
SPB335-8 335 342 3535 90 158
SPB355-8 355 362 3535 90 158
SPB400-8 400 407 4040 100 158
SPB450-8 450 457 4040 100 158
SPB500-8 500 507 4040 100 158
SPB560-8 560 567 4545 110 158
SPB630-8 630 637 4545 110 158
SPB710-8 710 717 4545 110 158
SPB800-8 800 807 4545 110 158
SPB900-8 900 907 4545 110 158
SPB1000-8 1000 1007 5050 125 158
SPB1250-8 1250 1257 5050 125 158



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
do dk d1 kg
10 51,37 57,5 10 0,11
11 56,30 63 10 0,14
12 61,30 68 10 0,17
13 66,30 73 10 0,20
14 71,30 78 10 0,23
15 76,40 83 10 0,27
16 81,40 88 12 0,31
17 86,40 93 12 0,35
18 91,40 98 12 0,39
19 96,50 103 12 0,44
20 101,50 108 12 0,49
21 106,50 113 12 0,55
22 111,60 118 12 0,61
23 116,60 123 12 0,67
24 121,60 128 12 0,73
25 126,70 134 12 0,79
26 131,70 139 16 0,84
27 136,70 144 16 0,91
28 141,80 149 16 1,00
29 146,80 154 16 1,07
30 151,90 159 16 1,14
31 156,92 164 16 1,20
32 162,00 169 16 1,30
33 167,00 174 16 1,39
34 172,10 179 16 1,48
35 177,10 184 16 1,55
36 182,10 190 20 1,63
37 187,20 194 20 1,74
38 192,20 200 20 1,83
39 197,30 204 20 1,91
40 202,30 210 20 2,04
42 212,40 220 20 2,28
43 217,50 225 20 2,35
44 222,50 230 20 2,49
45 227,60 235 20 2,58
46 232,60 240 20 2,70
47 237,70 245 20 2,81
48 242,70 250 20 2,90
49 247,80 255 20 3,09
50 252,80 261 20 3,18
54 273,10 280,5 20 3,20
57 288,20 296 25 4,24
60 303,30 311 25 4,70
65 328,60 336,50 25 5,50
70 353,80 362 25 6,30
76 384,20 392 25 7,46
80 404,40 412 25 8,28
90 454,90 463 30 10,75
95 480,14 488,5 30 11,88

simplex sprocket

No. of teeth

pitch circle

tip circle

hub

pilot bore

bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

















Material steel/C45

8

33,18

37,2

20

10

12

25

0,06

9

37,13

41,0

24

10

15

25

0,09

10

41,10

45,0

26

10

16

25

0,09

11

45,10

49,0

29

10

18

25

0,12

12

49,10

53,0

33

10

21

28

0,16

13

53,10

57,0

37

10

23

28

0,20

14

57,10

62,0

41

10

26

28

0,24

15

61,10

66,0

45

10

28

28

0,29

16

65,10

70,0

50

12

31

28

0,41

17

69,10

74,0

52

12

31

28

0,44

18

73,10

78,0

56

12

35

28

0,46

19

77,20

82,0

60

12

38

28

0,49

20

81,20

86,0

64

12

40

28

0,52

21

85,20

90,0

68

14

42

28

0,64

22

89,20

94,0

70

14

44

28

0,67

23

93,30

98,0

70

14

44

28

0,70

24

98,30

102,0

70

14

44

28

0,73

25

101,30

106,0

70

14

44

28

0,77

26

105,4

110,0

70

16

44

30

1,08

27

109,4

114,0

70

16

44

30

1,12

28

113,40

118,0

70

16

44

30

1,16

29

117,50

122,0

80

16

50

30

1,20

30

121,50

126,0

80

16

50

30

1,25

31

125,50

130,0

90

16

56

30

1,28

32

129,60

134,0

90

16

56

30

1,31

33

133,60

139,0

90

16

56

30

1,35

34

137,60

143,0

90

16

56

30

1,40

35

141,70

147,0

90

16

56

30

1,45

36

145,70

151,0

90

16

56

35

1,61

37

149,70

155,0

90

16

56

35

1,66

38

153,80

159,0

90

16

56

35

1,72

39

157,80

163,0

90

16

56

35

1,76

40

161,90

167,0

90

16

56

35

1,81

 Material GG20

38

153,80

160,0

70

19

32

40

2,15

45

182,10

188,0

70

19

32

40

2,30

57

230,50

237,0

70

19

32

40

3,15

76

307,30

314,0

80

19

32

45

3,90

95

384,10

390,0

80

19

40

45

5,40

114

345,68

349,6

80

19

40

45

8,35



kettenradscheibe dreifach



No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 116,15 132 25 6,39
9 129,96 148,4 25 8,80
10 143,85 162,3 25 11,56
11 157,77 176,3 30 14,44
12 171,74 189,3 30 17,93
13 185,75 204,2 30 21,79
14 199,76 218,2 30 26,02
15 213,79 232,3 30 30,61
16 227,84 246,3 30 35,57
17 241,90 260 30 40,89
18 255,98 274 30 46,58
19 270,06 289 30 52,64
20 284,15 303 30 59,06
21 298,24 317 30 65,20
22 312,34 331 30 72,54
23 326,44 345 30 79,87
24 340,55 359 30 87,90
25 354,66 373 40 95,99
26 368,77 387 40 105,33
27 382,88 401 40 114,67
28 397,00 416 40 124,01
29 411,12 430 40 133,35
30 425,24 444 40 142,70
31 439,37 458 40 154,42
32 453,49 472 40 166,14
33 467,62 486 40 177,86
34 481,75 500 40 189,58
35 495,88 514 40 201,30
36 510,01 529 40 213,02
37 524,13 543 40 224,74
38 538,27 557 40 236,43
39 552,40 571 40 249,98
40 566,54 585,0 40 263,52
45 637,22 656,0 40 337,73
50 707,91 726,0 40 436,51
57 806,90 825,0 40 552,76
60 849,32 869,0 40 711,63
76 1075,62 1095,0 40 1000,97





No. of teeth pitch circle tip circle pilot bore weight
Ø Ø Ø approx
d0 dk d1 kg
8 99,55 115,00 25 2,31
9 111,40 126,40 25 3,18
10 123,30 138,00 25 4,19
11 135,21 150,00 25 5,33
12 147,20 162,00 25 6,59
13 159,20 174,20 25 7,99
14 171,20 186,20 25 9,52
15 183,30 198,20 25 11,18
16 195,30 210,30 25 12,85
17 207,30 222,30 25 14,77
18 219,40 234,30 25 16,82
19 231,50 246,50 25 19,00
20 243,50 258,60 25 21,31
21 255,70 270,60 25 23,75
22 267,70 282,70 25 26,33
23 279,80 294,80 25 29,03
24 291,90 306,80 25 31,86
25 304,00 319,00 25 34,83
26 316,10 331,00 30 37,93
27 328,20 343,20 30 41,15
28 340,30 355,20 30 44,51
29 352,40 367,30 30 48,00
30 364,50 379,50 30 51,61
31 376,60 391,60 40 55,05
32 388,70 403,70 40 58,93
33 400,80 415,80 40 62,94
34 412,90 427,80 40 67,08
35 425,00 440,00 40 71,35
36 437,20 452,00 40 75,75
37 449,30 464,20 40 80,28
38 461,40 476,20 40 84,95
39 473,50 488,50 40 89,81
40 485,60 500,60 40 94,66
42 509,80 524,70 40 104,90
45 546,20 561,20 40 121,24
46 558,30 573,30 40 123,93
48 582,50 597,40 40 138,75
50 606,80 621,70 40 151,08
55 667,40 682,30 40 166,19
57 691,70 706,30 40 198,34
60 727,90 742,80 40 220,55
65 788,60 803,40 40 260,19
76 921,90 936,90 40 358,88

No. of teeth

pitch circle

 tip circle

hub

 pilot bore

 bore

total

weight

Ø

Ø

Ø

Ø

max.

length

approx

z

d0

dk

dn

d1

d2

L

kg

Material Stahl/C45

8

99,55

115,0

58

20

35

45

1,38

9

111,40

126,4

70

20

45

45

1,90

10

123,30

138,0

80

20

50

45

2,47

11

135,21

150,0

90

25

57

50

3,27

12

147,20

162,0

102

25

62

50

4,09

13

159,20

174,2

114

25

70

50

5,00

14

171,20

186,2

128

25

80

50

6,09

15

183,30

198,2

140

25

90

50

6,84



swivel

execution: swivel nickel-plated



H l Gewicht
mm mm ca. kg/St.
50 10 0,022
60 14 0,028
90 22 0,075



swivel with ring, swivel without ring

execution: swivel with ring, swivel without ring



available sizes (w): 5, 6, 7, 8, 9, 10 mm



Toggle with ring

execution: Toggle with ring electro galvanized



available sizes (L): 85, 100, 120, 136, 150 mm
